196 Программирование: программирование контуров
6.6
Движ
ения
по
траект
ории
–
программиров
ание
св
обо
д
ног
о
ко
н
тур
а
FK
(опция
ПО
Advanced programming features)

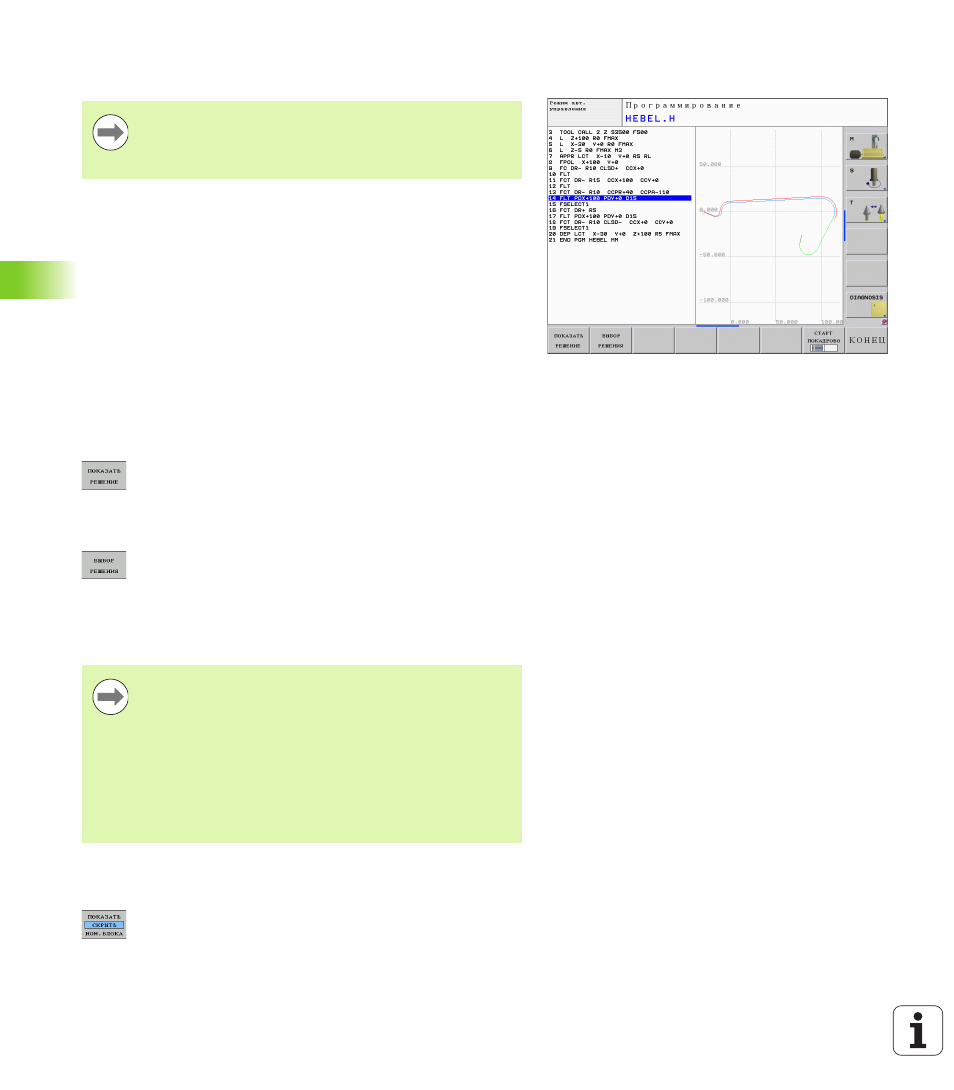

Графика при FK-программировании
Неполные данные о координатах часто не позволяют однозначно
задать контур заготовки. В этом случае система ЧПУ отображает
различные решения в окне FK-графики, а оператор выбирает
подходящее. FK-графика отображает контур заготовки в
нескольких цветах:
Если данные допускают несколько вариантов решения, и элемент
контура отображается зеленым цветом, то правильный контур
выбирается следующим образом:
U Нажимайте Softkey ПОКАЗАТЬ РЕШЕНИЕ до
появления правильного изображения элемента
контура. Используйте функцию масштабирования
(2-я панель Softkey), если возможные решения не
различаются в стандартном отображении.
U Указанный элемент контура соответствует данным
чертежа: подтвердите выбор при помощи клавиши
Softkey ВЫБОР РЕШЕНИЯ
Если указанный зеленым цветом контур не должен вводиться в
программу, следует нажать клавишу Softkey ОКОНЧИТЬ ВЫБОР,
чтобы продолжать FK-диалог.
Индикация номеров кадров в окне графики
Для отображения номеров кадров в окне графики:
U Установите Softkey ВЫКЛ. ИНДИК. НОМ. КАДРА на
ИНДИКАЦИЯ (3-я панель Softkey)
Для использования графики в процессе FK-
программирования выберите режим разделения
экрана дисплея ПРОГРАММА + ГРАФИКА (смотри
„Программирование/редактирование” на странице 65)
синий элемент контура определен однозначно
зеленый введенные данные допускают несколько решений;
оператор выбирает правильное
красный введенные данные не определяют контур в
достаточной мере; следует ввести дополнительные
данные
Выбор выделенных зеленым цветом элементов
контура следует подтвердить как можно раньше
клавишей Softkey ВЫБОР РЕШЕНИЯ, чтобы
ограничить количество возможных вариантов для
последующих элементов контура.
Производитель станка может выбрать другие цвета
для отображения FK-графики.
NC-кадры из программы, вызываемой с помощью
PGM CALL, система ЧПУ отображает другим цветом.
