HEIDENHAIN TNC 620 401
12.8
Ус
та
н
о
в
ка
то
ч
ки
прив
язки
с
по
м
о
щью
из
мерительног
о
щупа
(
опция
ПО
T
ouch probe functions)

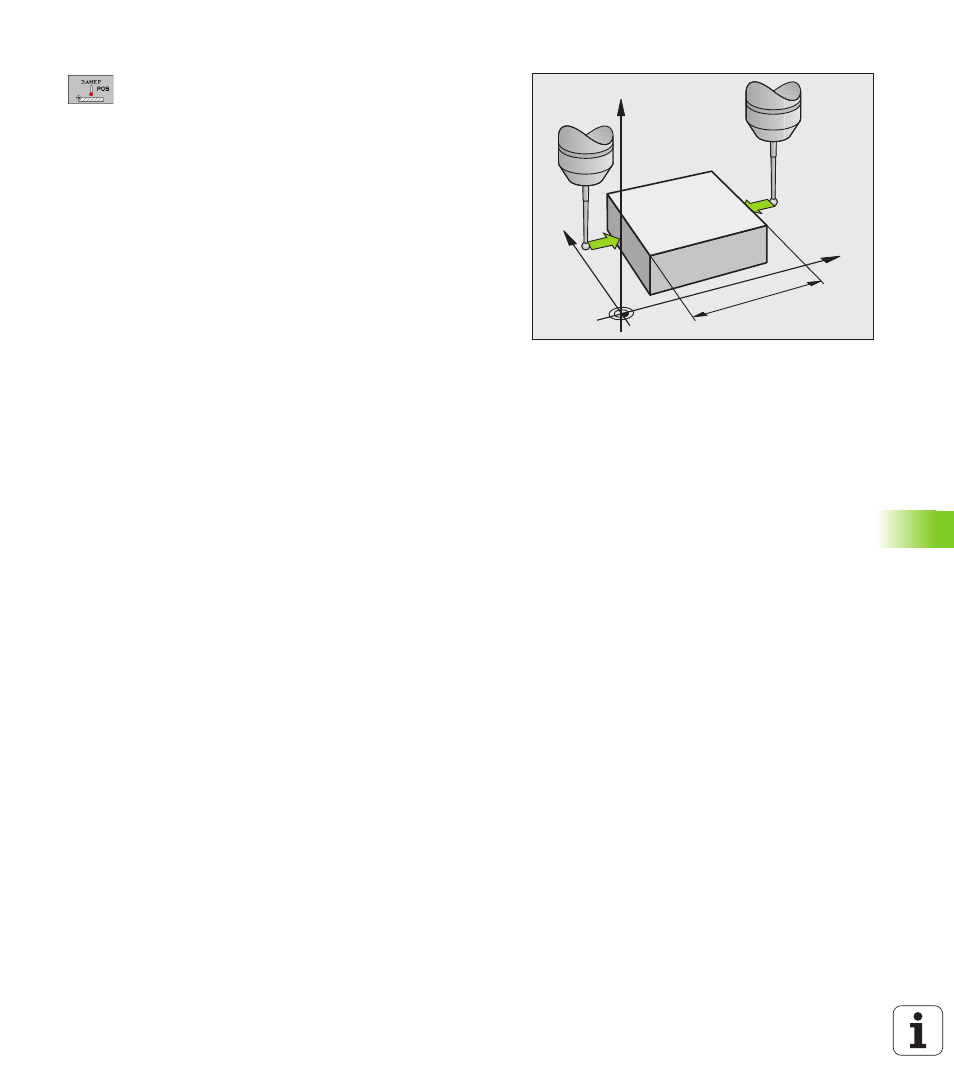

Определение размеров заготовки
U Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ POS
U Позиционируйте измерительный щуп вблизи
первой точки ощупывания A
U Выберите направление ощупывания с помощью
Softkey
U Ощупывание: нажмите внешнюю кнопку START
U Запишите указанное в качестве точки привязки
значение (только в том случае, если заданная
ранее точка привязки остается действительной)
U Точка привязки: введите „0“
U Прервите диалог: нажмите клавишу END
U Повторный выбор функции ощупывания: нажмите
Softkey ОЩУПЫВАНИЕ POS
U Позиционируйте измерительный щуп вблизи
второй точки ощупывания B
U Выберите направление ощупывания с помощью
Softkey: та же ось, но направление,
противоположное тому, которое было задано при
первом ощупывании.
U Ощупывание: нажмите внешнюю кнопку START
В индикации точки привязки указано расстояние между двумя
точками на оси координат.
Снова назначьте для индикации позиции значения,
действовавшие до измерения длины
U Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ POS
U Выполните повторное ощупывание в первой точке ощупывания
U Назначьте для точки привязки записанное значение
U Прервите диалог: нажмите клавишу END
Измерение угла
С помощью трехмерного измерительного щупа можно определить
угол на плоскости обработки. Измеряется
„ угол между опорной осью угла и кромкой заготовки или
„ угол между двумя кромками
Измеренный угол отображается в виде значения, составляющего
не более 90°.
Y
X
Z
A
B
l
