352 Программирование: многоосевая обработка
11
.2 PLANE-
ф
ункция
:
нак
л
он
пл
о
ск
о
сти
обрабо
тки
(
ПО
--
опция
1)
Задать процедуру работы PLANE-функции
при позиционировании
Обзор
Независимо от того, какая PLANE-функция используется для
определения наклонной плоскости обработки, в наличии всегда
имеются следующие функции для процедуры работы при
позиционировании:
„ Автоматический поворот
„ Выбор альтернативных возможностей поворота
„ Выбор типа преобразования

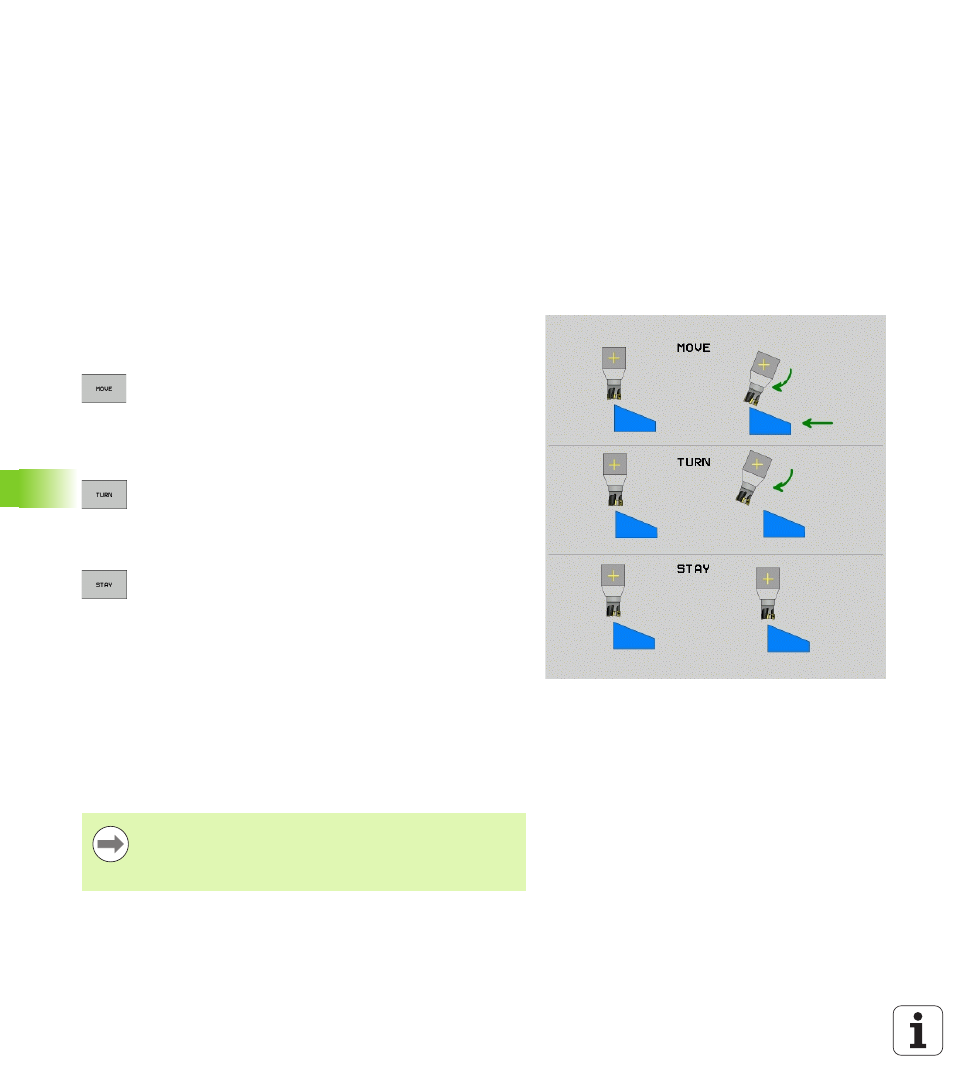

Автоматический поворот: MOVE/TURN/STAY (ввод строго
обязателен)
После ввода всех параметров для определения плоскости
необходимо определить, как именно оси вращения должны быть
повернуты на рассчитанные значения оси:
U PLANE-функция должна автоматически
поворачивать оси вращения на рассчитанные
значения оси, при этом относительная позиция
между заготовкой и инструментом не меняется.
ЧПУ выполняет компенсационное перемещение
на линейных осях
U PLANE-функция должна автоматически повернуть
оси вращения на рассчитанные значения, при
этом позиционируются только оси вращения. ЧПУ
не выполняет компенсационного перемещения
по линейным осям
U Оператор поворачивает оси вращения в
следующем, отдельном кадре позиционирования
Если выбрана опция MOVE (PLANE-функция должна
автоматически выполнять поворот с компенсационным
перемещением), следует дополнительно определить два
поясняемых далее параметра расстояние от точки вращения до
вершины инструмента и подача? F=. Если выбрана опция TURN
(PLANE-функция должна автоматически выполнять поворот без
компенсационного перемещения), следует дополнительно
определить поясняемый далее параметр Подача? F=. В качестве
альтернативы подаче F, определяемой непосредственно вводом
числового значения, можно выполнять поворот также с помощью
FMAX (ускоренный ход) или FAUTO (подача из кадра TOOL
CALL).
Если функция PLANE AXIAL используется в
сочетании с функцией STAY, то оси вращения следует
поворачивать в отдельном кадре позиционирования
после функции PLANE.
