HEIDENHAIN TNC 620 181
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты

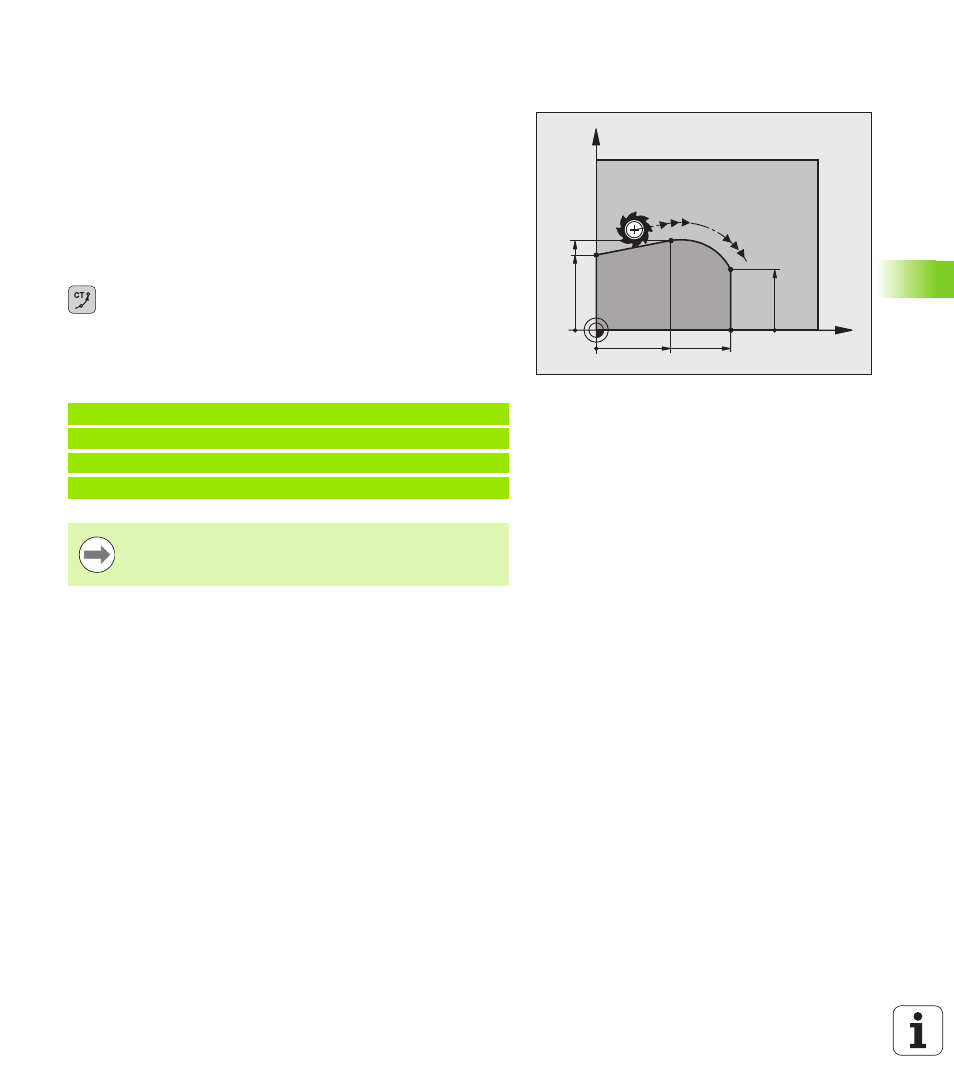

Круговая траектория CT с плавным
переходом
Инструмент перемещается по дуге окружности, примыкающей по
касательной к элементу контура, ранее запрограммированному
до дуги.
Переход является “плавным”, если в точке пересечения
элементов контура не возникает точки перегиба или угловой
точки, т.е. элементы контура переходят друг в друга непрерывно.
Элемент контура, к которому плавно примыкает дуга окружности,
программируется непосредственно перед CT-кадром. Для этого
требуется не менее двух кадров позиционирования.
U Координаты конечной точки дуги окружности, если
требуется:
U Подача F
U Дополнительная M-функция
Примеры NC-кадров
X
Y
25 45
25
30
20
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
CT-кадр и запрограммированный ранее элемент
контура должны содержать обе координаты
плоскости, в которой выполняется дуга окружности!
