344 Программирование: многоосевая обработка
11
.2 PLANE-
ф
ункция
:
нак
л
он
пл
о
ск
о
сти
обрабо
тки
(
ПО
--
опция
1)
Параметры ввода

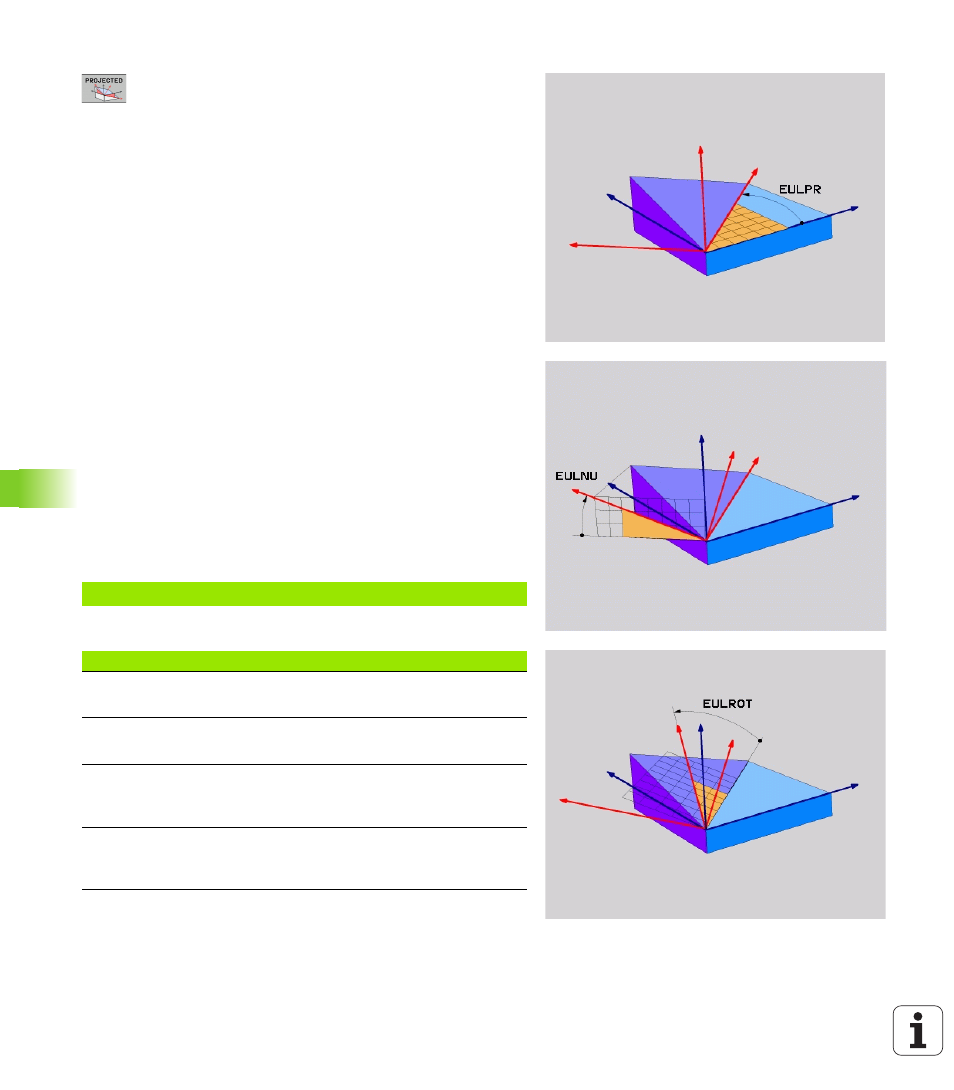

U Угол поворота главной плоскости координат?: угол
разворота EULPR вокруг Z-оси (см. рис. справа
вверху). Обратите внимание:
„ Диапазон ввода от -180.0000° до 180.0000°
„ Осью 0° является ось X
U Угол наклона оси инструментов?: угол наклона
EULNUT системы координат вокруг смещенной на
угол прецессии оси X (см. рис. справа в центре).
Обратите внимание:
„ Диапазон ввода от 0° до 180.0000°
„ Осью 0° является ось Z
U ROT-угол наклонной плоскости?: поворот EULROT
наклоной системы координат вокруг наклонной
оси Z (логически соответствует вращению с
помощью цикла 10 ПОВОРОТ). С помощью угла
вращения можно простым способом определить
направление оси X на наклонной плоскости
обработки (см. рис. справа внизу). Обратите
внимание:
„ Диапазон ввода от 0° до 360,0000°
„ Осью 0° является ось X
U Продолжите работу, перейдя к свойствам
позиционирования (смотри „Задать процедуру
работы PLANE-функции при позиционировании”
на странице 352)
NC-кадр
Используемые сокращенные обозначения
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
Сокращение Значение
EULER Швейцарский математик, давший
определение так называемым углам Эйлера
EULPR Прецессия: угол, описывающий поворот
системы координат вокруг оси Z
EULNU Нутация: угол, описывающий поворот
системы координат вокруг смещенной на угол
прецессии оси X
EULROT Угол вращения: угол, описывающий поворот
наклонной системы координат вокруг
наклонной оси Z
