HEIDENHAIN TNC 620
163
6.2
Основная
инф
о
р
м
ация
о
фу
н
кц
и
я
х
траект
орий

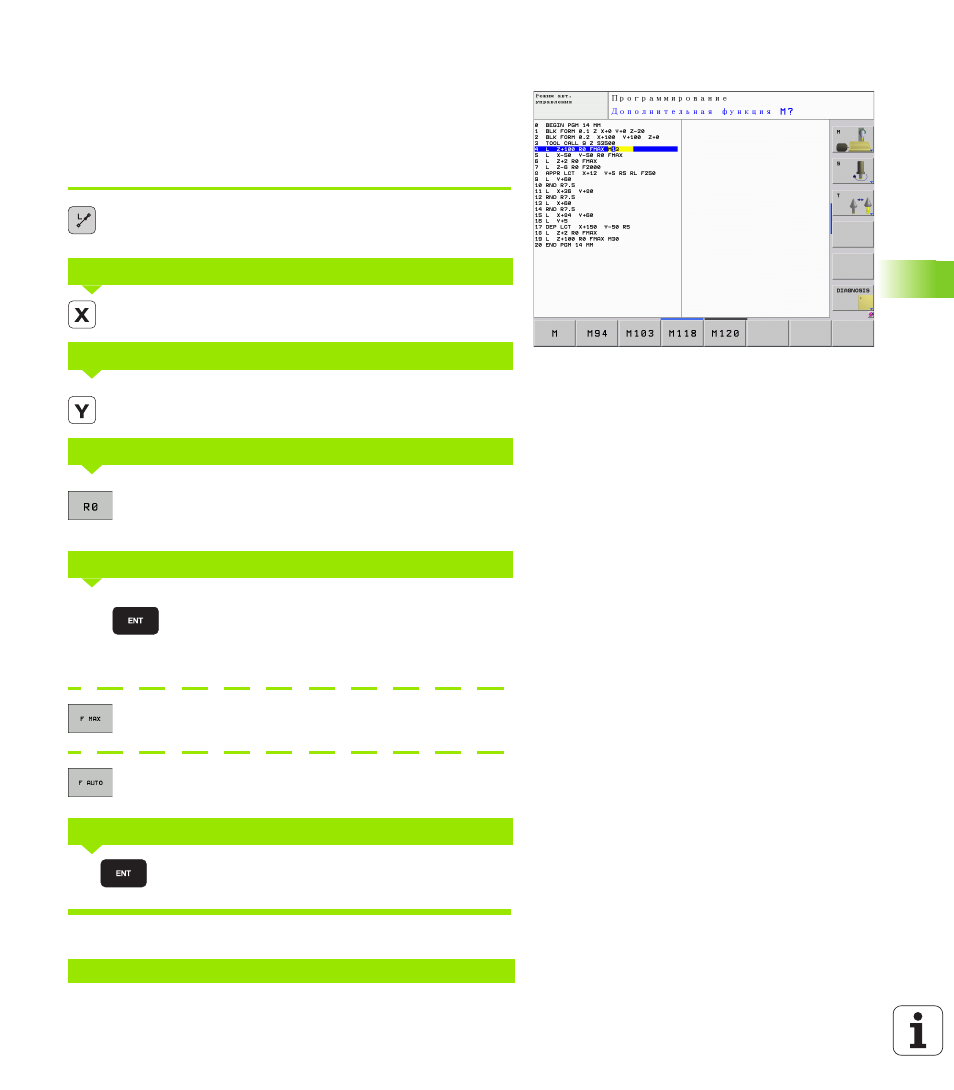

Создание кадров программы с использованием клавиш
функции траектории
Пользуясь серыми клавишами функции траектории, откройте
диалоговое окно программирования открытым текстом. Система
ЧПУ запросит все данные по очереди и включит кадр программы
в программу обработки.
Пример – программирование прямой.
Начало диалога программирования: например,
прямая
Введите координаты конечной точки прямой,
например, -20 по X
Введите координаты конечной точки прямой,
например, 30 по Y, подтвердите клавишей ENT
Выбор поправки на радиус: нажмите, например,
клавишу Softkey R0, инструмент переместится без
коррекции
Введите подачу и подтвердите ввод клавишей
ENT: например, 100 мм/мин. При INCH-
программировании (вводе данных в дюймах):
значение 100 соответствует подаче 10 дюйм/мин
Перемещение на ускоренном ходу: нажмите
Softkey FMAX или
Перемещение с подачей, заданной в кадре TOOL
CALL: нажмите Softkey FAUTO
Введите дополнительную функцию, например, M3
и завершите диалог клавишей ENT
Строка в программе обработки
КООРДИНАТЫ?
КООРДИНАТЫ?
ПОПРАВКА НА РАДИУС: RL/RR/БЕЗ КОРРЕКЦИИ?
ПОДАЧА F=? / F MAX = ENT
ДОПОЛНИТЕЛЬНАЯ M-ФУНКЦИЯ?
L X-20 Y+30 R0 FMAX M3
100
3
