HEIDENHAIN TNC 620 335
11
.2 PLANE-
ф
ункция
:
нак
л
он
пл
о
ск
о
сти
обрабо
тки
(
ПО
--
опция
1)
11.2 PLANE-функция: наклон
плоскости обработки (ПО--
опция 1)
Введение
PLANE-функция (англ. plane = плоскость) - эффективная
функция, с помощью которой можно различными способами
определять наклонную плоскость обработки.
Все PLANE-функции, имеющиеся в наличии в ЧПУ, описывают
требуемую плоскость обработки независимо от фактических осей
вращения станка. Предлагаются следующие возможности:
Функции наклона плоскости обработки должны быть
активированы производителем станка!
PLANE-функцию, как правило, можно использовать на
станках, на которых имеется не менее двух осей
вращения (стол и/или головка). Исключение: функция
PLANE AXIAL может быть использована также в том
случае, если у станка есть в наличии или активна лишь
одна ось вращения.

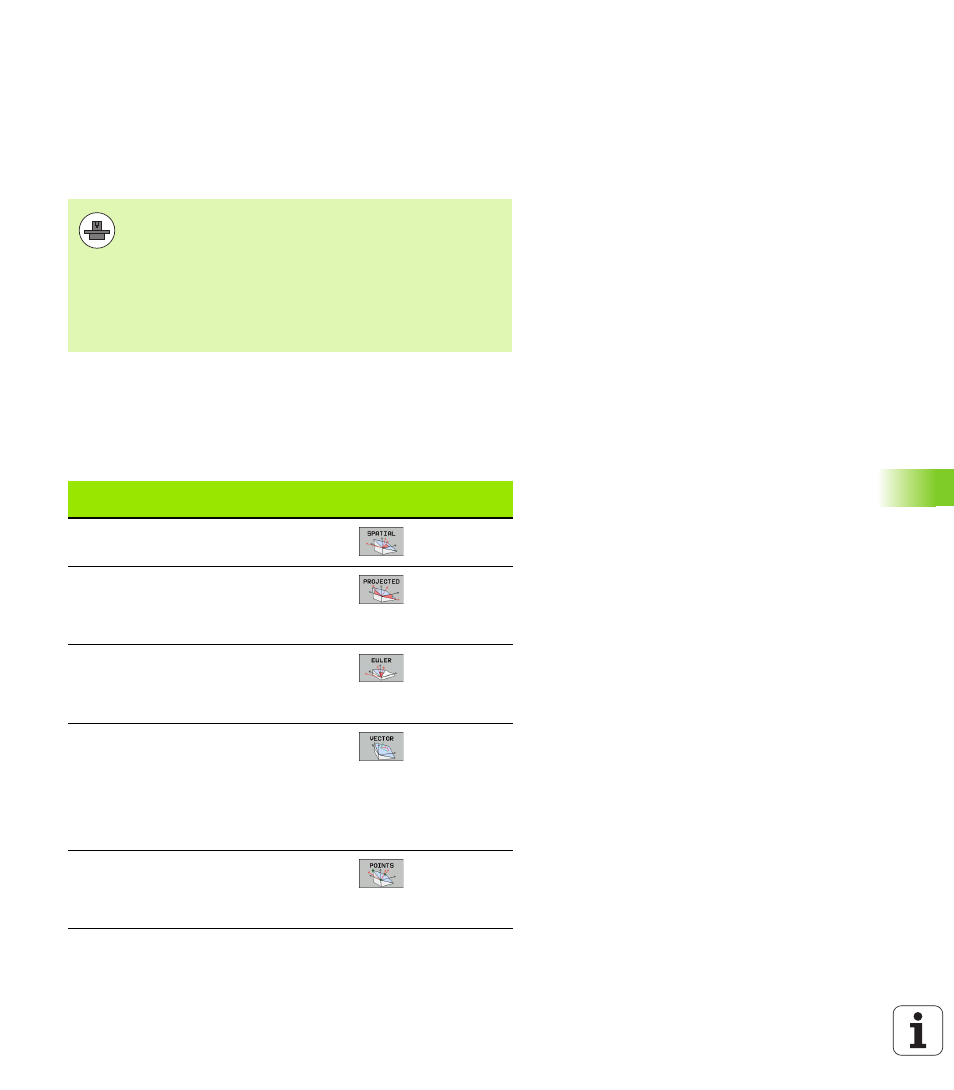

Функция
Требуемые
параметры
Softkey Страница
SPATIAL Три пространственных
угла SPA, SPB, SPC
Стр. 339
PROJECTED Два угла проекции
PROPR и PROMIN, а
также угол вращения
ROT
Стр. 341
EULER Три угла Эйлера:
прецессия (EULPR),
нутация (EULNU) и
вращение (EULROT),
Стр. 343
VECTOR Вектор нормали для
определения
плоскости и базисный
вектор для
определения
направления
наклонной оси X
Стр. 345
POINTS Координаты трех
произвольных точек
наклоняемой
плоскости
Стр. 347
