404 Ручное управление и наладка
12.9
Нак
л
он
пл
о
ск
о
сти
обрабо
тки
(
ПО
-опция
1)
12.9 Наклон плоскости обработки
(ПО-опция 1)
Применение, принцип работы

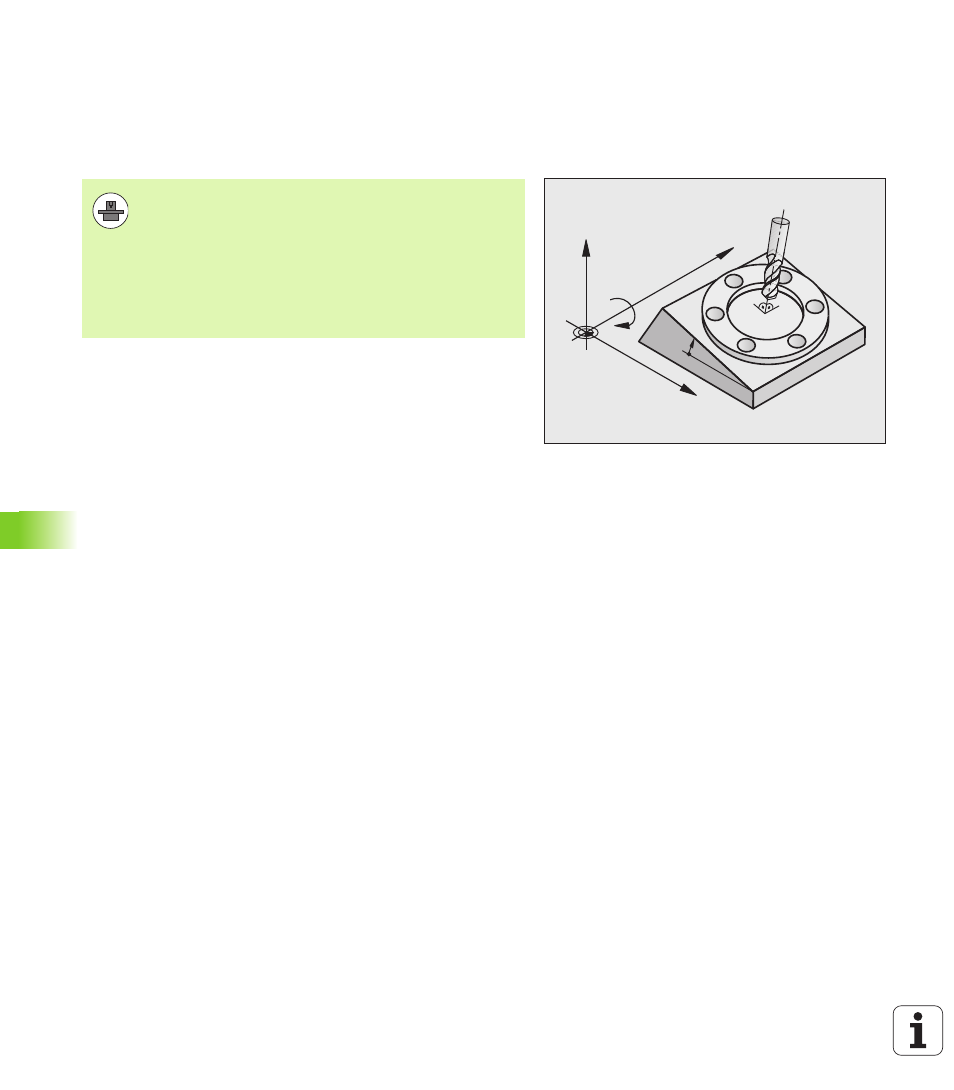

Система ЧПУ поддерживает наклон плоскостей обработки на
станках с поворотными головками и поворотными столами.
Типичным примером применения, например, являются
наклонные отверстия или контуры, расположенные в
пространстве по диагонали. При этом плоскость обработки всегда
наклоняется вокруг активной нулевой точки. Обычно процесс
обработки программируется на главной плоскости (например,
плоскости XY), но выполняется на той плоскости, которая была
наклонена к главной плоскости.
Для наклона плоскости обработки в распоряжении имеется три
функции:
„ Наклон вручную с помощью Softkey 3D ROT в режимах работы
"Ручное управление" и "Эл. маховичок", смотри „Активация
наклона в ручном режиме”, страница 407
„ Управляемый наклон, цикл 19 ПЛОСКОСТЬ ОБРАБОТКИ в
программе обработки (см. руководство пользователя по
циклам, цикл 19 ПЛОСКОСТЬ ОБРАБОТКИ)
„ Управляемый наклон, PLANE-функция в программе обработки
(смотри „PLANE-функция: наклон плоскости обработки (ПО--
опция 1)” на странице 335)
Функции ЧПУ для “Наклона плоскости обработки” - это функции
преобразования координат. При этом плоскость обработки всегда
располагается перпендикулярно направлению оси инструмента.
X
Z
Y
B
10°
Функции для наклона плоскости обработки должны
быть адаптированы производителем станков к
конкретной системе ЧПУ и станку. При наличии
определенных поворотных головок (поворотных
столов) производитель станка устанавливает, как
система ЧПУ интерпретирует запрограммированные в
цикле углы: как координаты осей вращения или как
угловые компоненты наклонной плоскости. Следуйте
указаниям инструкции по обслуживанию станка.
