14.2 Представление заготовки в
рабочем пространстве (опция
ПО Advanced grafic features)
Назначение
В режиме работы "Тест программы" можно при помощи графики
проверять положение заготовки или точки привязки в рабочем
пространстве станка, а также активировать контроль рабочего
пространства в режиме работы "Тест программы" (с опцией ПО
Advanced grafic features): для этого следует нажать клавишу
Softkey ЗАГОТОВКА В РАБ. ПРОСТР. Используя клавишу Softkey
Контроль кон. выкл. ПО (вторая панель Softkey), можно
активировать или деактивировать эту функцию.

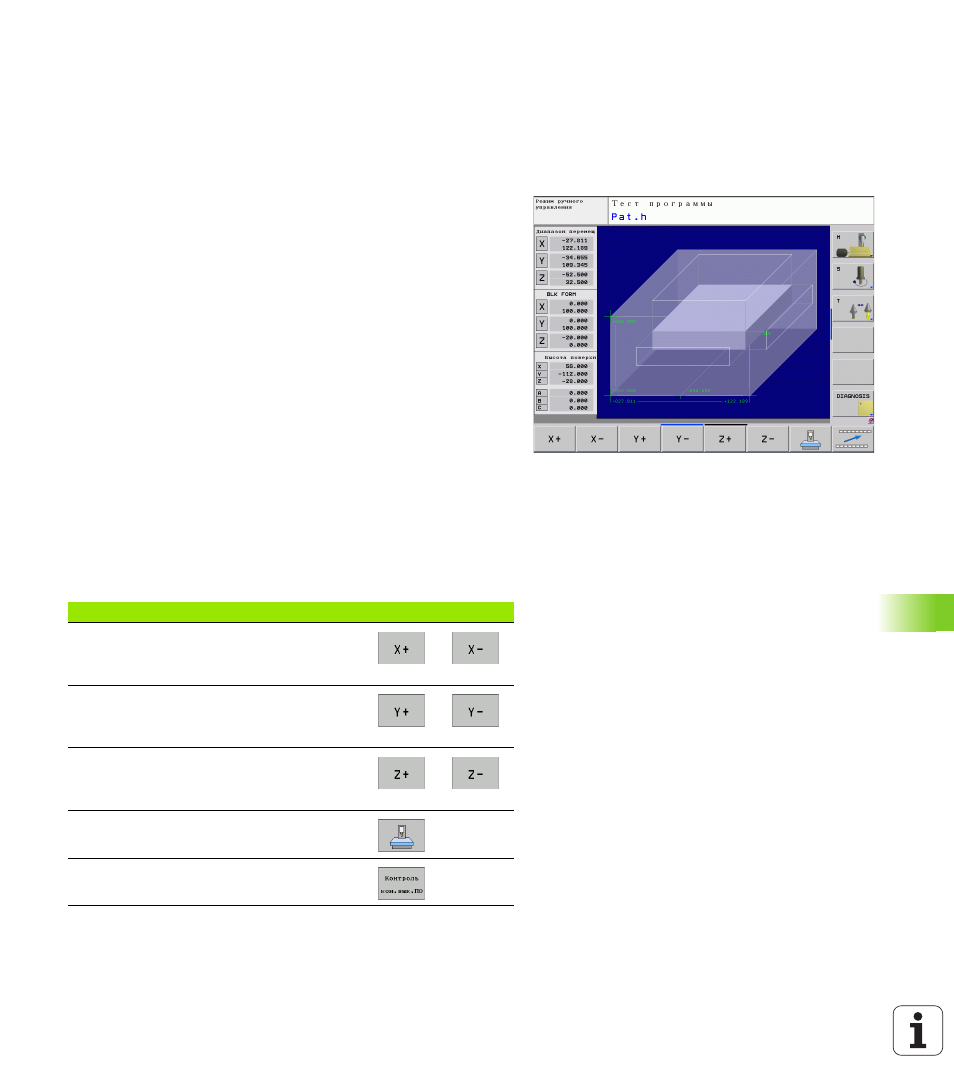

Следующий прозрачный параллелепипед изображает заготовку,
размеры которой находятся в таблице BLK-ФОРМА. ЧПУ берет
размеры из определения заготовки, заданного в выбранной
программе. Параллелепипед заготовки определяет систему
координат ввода, нулевая точка которой находится внутри
параллелепипеда области перемещения.
Местонахождение заготовки в пределах в рабочего пространства,
как правило, несущественно для теста программы. Если однако,
активируется контроль рабочего пространства, то следует так
смещать заготовку "графически", чтобы лежала она в пределах
рабочего пространства. Используйте для этого клавиши Softkey,
приведенные в таблице.
Кроме того, можно активировать действующую опорную точку для
режима работы "Тест программы" (см. приведенную далее
таблицу, последнюю строку).
Функция Softkey
Смещение заготовки в
положительном/отрицательном
направлении по оси X
Смещение заготовки в
положительном/отрицательном
направлении по оси Y
Смещение заготовки в
положительном/отрицательном
направлении по оси Z
Отобразить заготовку относительно
заданной точки привязки
Включение или выключение функции
контроля
