Программирование: программирование контуров
6.6
Движ
ения
по
траект
ории
–
программиров
ание
св
обо
д
ног
о
ко
н
тур
а
FK
(опция
ПО
Advanced programming features)

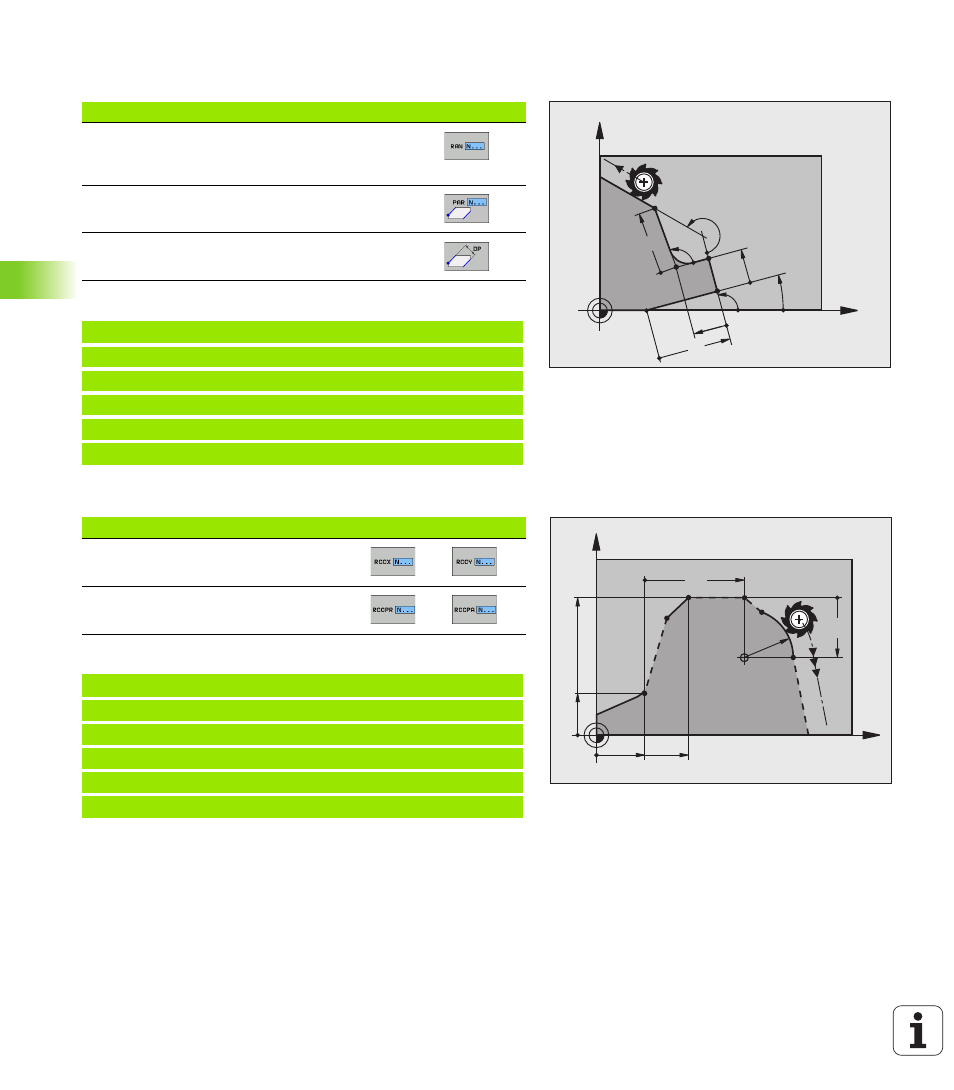

Ссылка на кадр N: направление и расстояние между
элементами контура
Примеры NC-кадров
Ссылка на кадр N: центр окружности CC
Примеры NC-кадров
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
Известные данные
Softkey
Угол между прямой и другим элементом контура
или между входной касательной к дуге
окружности и другим элементом контура
Прямая, параллельная другому элементу контура
Расстояние от прямой до параллельного
элемента контура
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
X
Y
18
10
35
10
R10
20
CC
15
Известные данные
Softkey
Декартовы координаты центра
окружности, ссылающиеся на кадр N
Полярные координаты центра
окружности, ссылающиеся на кадр N
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
