Инструкция по эксплуатации HEIDENHAIN TNC 620 (340 56x-02)
Страница 346
346
Программирование: многоосевая обработка
11
.2 PLANE-
ф
ункция
:
нак
л
он
пл
о
ск
о
сти
обрабо
тки
(
ПО
--
опция
1)

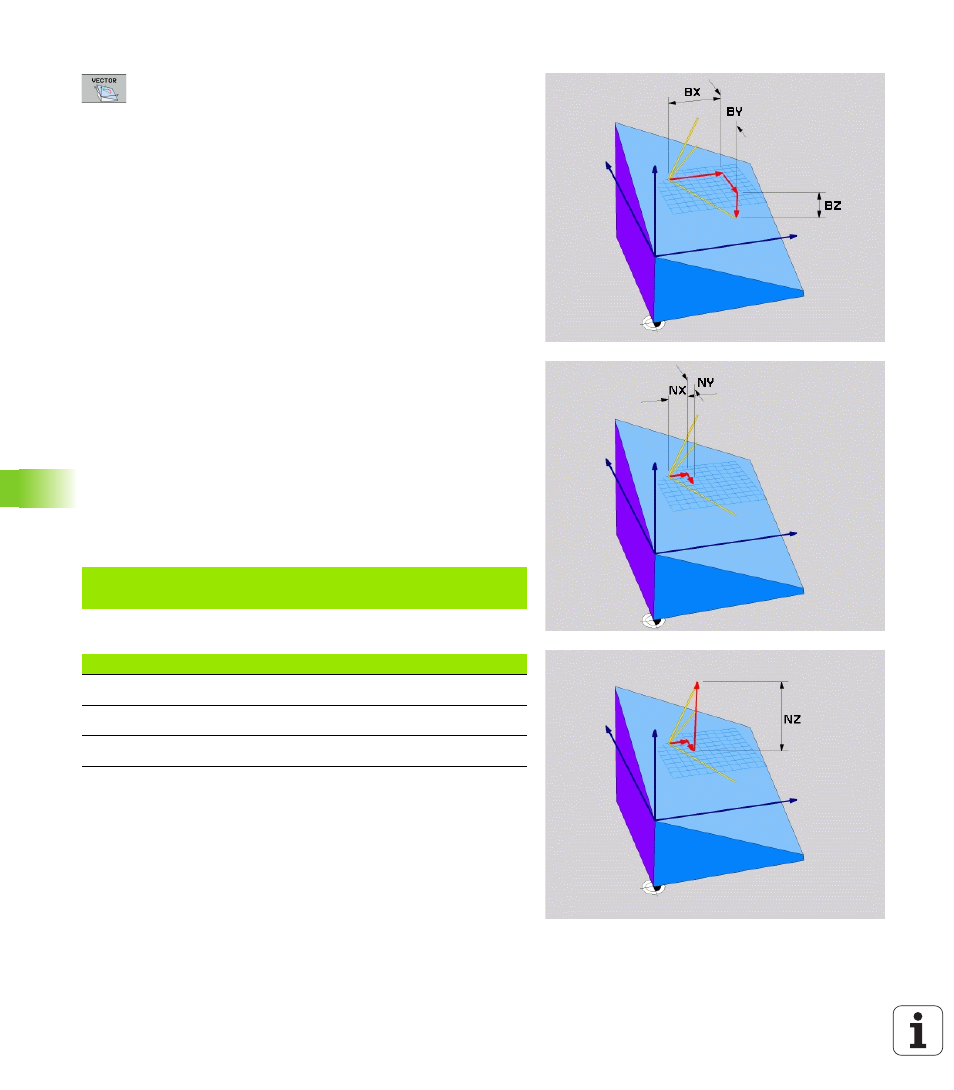

Параметры ввода
U
X-составляющая вектора базиса?: X-составляющая
BX вектора базиса B (см. рис. справа вверху).
Диапазон ввода: от -9.9999999 до +9.9999999
U
Y-составляющая вектора базиса?: Y-составляющая
BY вектора базиса B (см. рис. справа вверху).
Диапазон ввода: от -9.9999999 до +9.9999999
U
Z-составляющая вектора базиса?: Z-составляющая
BZ вектора базиса B (см. рис. справа вверху).
Диапазон ввода: от -9.9999999 до +9.9999999
U
X-составляющая вектора нормали?: X-
составляющая NX вектора нормали N (см. рис.
справа в центре). Диапазон ввода: от -9.9999999
до +9.9999999
U
Y-составляющая вектора нормали?: Y-
составляющая NY вектора нормали N (см. рис.
справа в центре). Диапазон ввода: от -9.9999999
до +9.9999999
U
Z-составляющая вектора нормали?: Z-
составляющая NZ вектора нормали N (см. рис.
справа внизу). Диапазон ввода: от -9.9999999 до
+9.9999999
U
Продолжите работу, перейдя к свойствам
позиционирования (смотри „Задать процедуру
работы PLANE-функции при позиционировании”
NC-кадр
Используемые сокращенные обозначения
5 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 ...
Сокращение
Значение
VECTOR
англ. vector = вектор
BX, BY, BZ
Вектор базиса: X-, Y- и Z-составляющие
NX, NY, NZ
Вектор нормали: X-, Y- и Z-составляющие
