HEIDENHAIN TNC 620 327
10.2
Ра
б
о
та
с
паралл
ельными
ос
я
м
и
U, V
и
W
10.2 Работа с параллельными
осями U, V и W

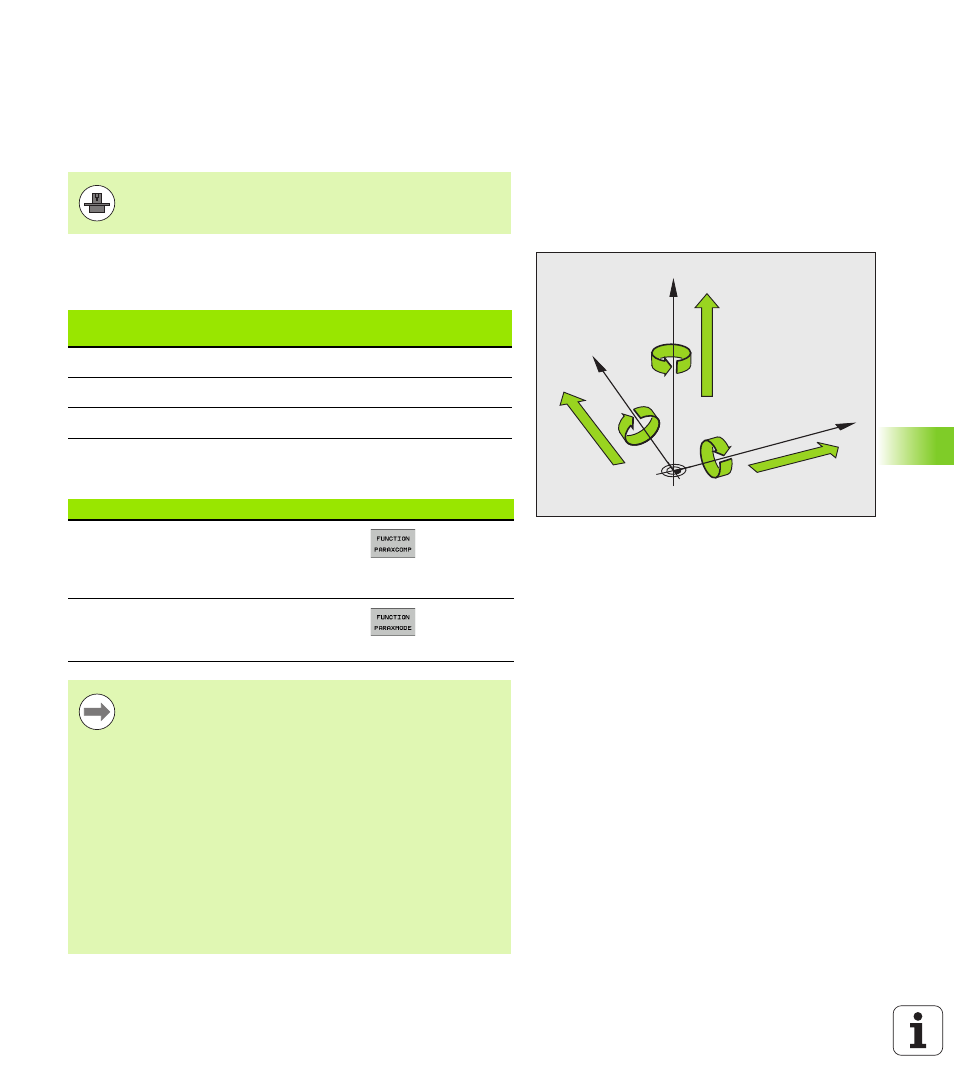

Обзор
Кроме главных осей X, Y и Z существуют параллельные
дополнительные оси U, V и W. Главные и параллельные оси
жестко прикреплены друг к другу:
В системе ЧПУ для обработки с использованием параллельных
осей U, V и W существуют следующие функции:
Ваш станок должен быть подготовлен производителем,
если вы хотите использовать функцию параллельной
оси.
W+
C+
B+
V+ A+
U+
Y
X
Z
Главная ось
Параллельная
ось
Ось вращения
X U A
Y V B
Z W C
Функция Значение Softkey Стр.
PARAXCOMP Задайте, как должна
вести себя система ЧПУ
при позиционировании
параллельных осей
Стр. 330
PARAXMODE Задайте, в каких осях
система ЧПУ должна
выполнять обработку
Стр. 331
После запуска системы ЧПУ действует стандартная
конфигурация.
ЧПУ автоматически выполняет сброс функции
параллельной оси в следующих случаях:
„ Выбор программы
„ Конец программы
„ M2 или M30
„ Отмена программы (PARAXCOMP остается
активной)
„ PARAXCOMP OFF или PARAXMODE OFF
Перед сменой кинематики станка вы должны
деактивировать функцию параллельной оси.
