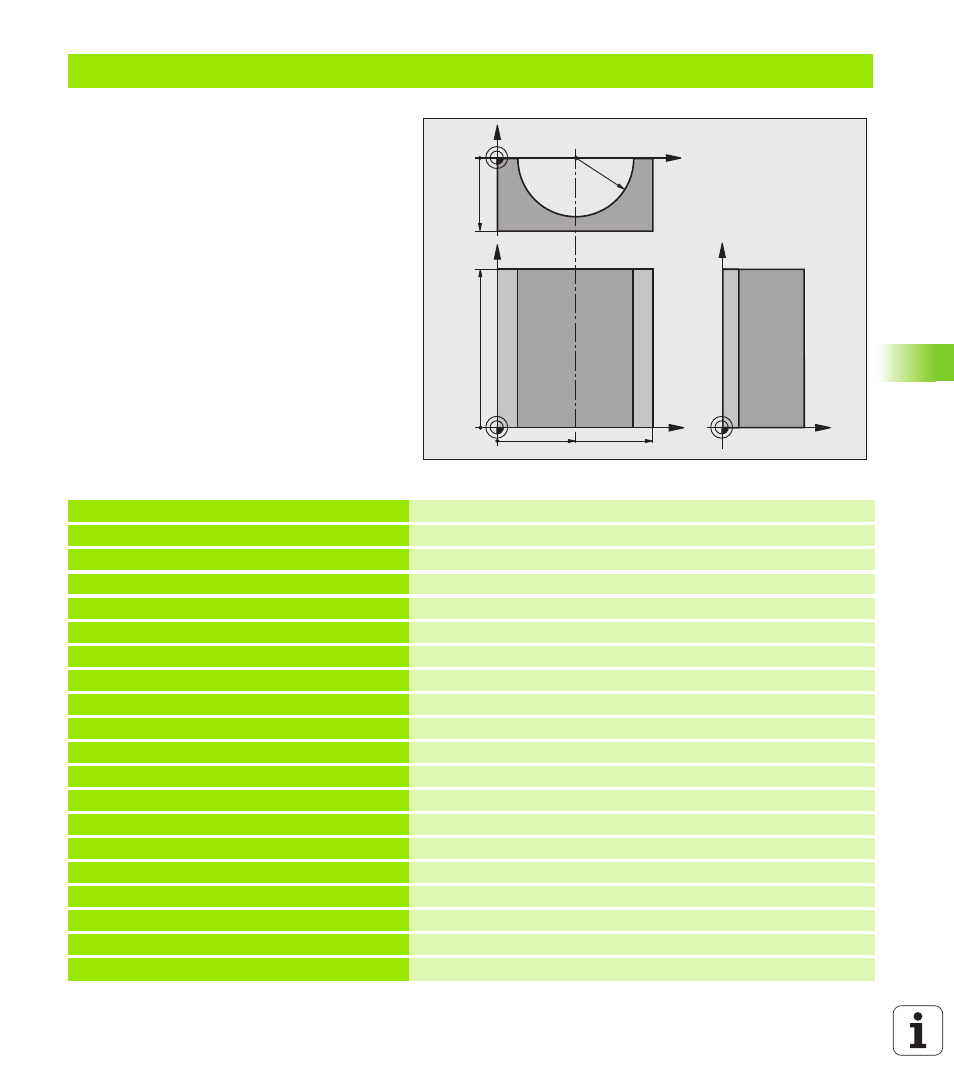

Пример: цилиндр вогнутый, выполненный с помощью радиусной фрезы
Отработка программы
„ Программа работает только с радиусной
фрезой, длина инструмента принята
относительно центра наконечника щупа
„ Контур цилиндра выстраивается из большого
количества небольших отрезков прямой
(определяемых через Q13). Чем больше
определено шагов резки, тем более
сглаженным будет контур.
„ Цилиндр фрезеруется продольной резкой
(здесь: параллельно к Y-оси)
„ Направление фрезерования определяется
стартовым углом и конечным углом в
пространстве:
Направление обработки по часовой стрелке:
Стартовый угол > Конечный угол
Направление обработки против часовой
стрелки:
Стартовый угол < Конечный угол
„ Радиус инструмента корректируется
автоматически
0 BEGIN PGM ZYLIN MM
1 FN 0: Q1 = +50 Центр X-оси
2 FN 0: Q2 = +0 Центр Y-оси
3 FN 0: Q3 = +0 Центр Z-оси
4 FN 0: Q4 = +90 Стартовый угол, пространство (плоскость Z/X)
5 FN 0: Q5 = +270 Конечный угол, пространство (плоскость Z/X)
6 FN 0: Q6 = +40 Радиус цилиндра
7 FN 0: Q7 = +100 Длина цилиндра
8 FN 0: Q8 = +0 Угловое положение на плоскости X/Y
9 FN 0: Q10 = +5 Припуск на радиус цилиндра
10 FN 0: Q11 = +250 Подача на врезание
11 FN 0: Q12 = +400 Подача при фрезеровании
12 FN 0: Q13 = +90 Количество проходов резки
13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Определение заготовки
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000 Вызов инструмента
16 L Z+250 R0 FMAX Отвод инструмента
17 CALL LBL 10 Вызов обработки
18 FN 0: Q10 = +0 Сброс припуска
19 CALL LBL 10 Вызов обработки
X
Y
50 100
100
Z
Y
X
Z
-50
R40
