HEIDENHAIN TNC 620 361
11
.4
Д
о
по
лнительные
ф
ункции
кр
уг
овых
о
сей

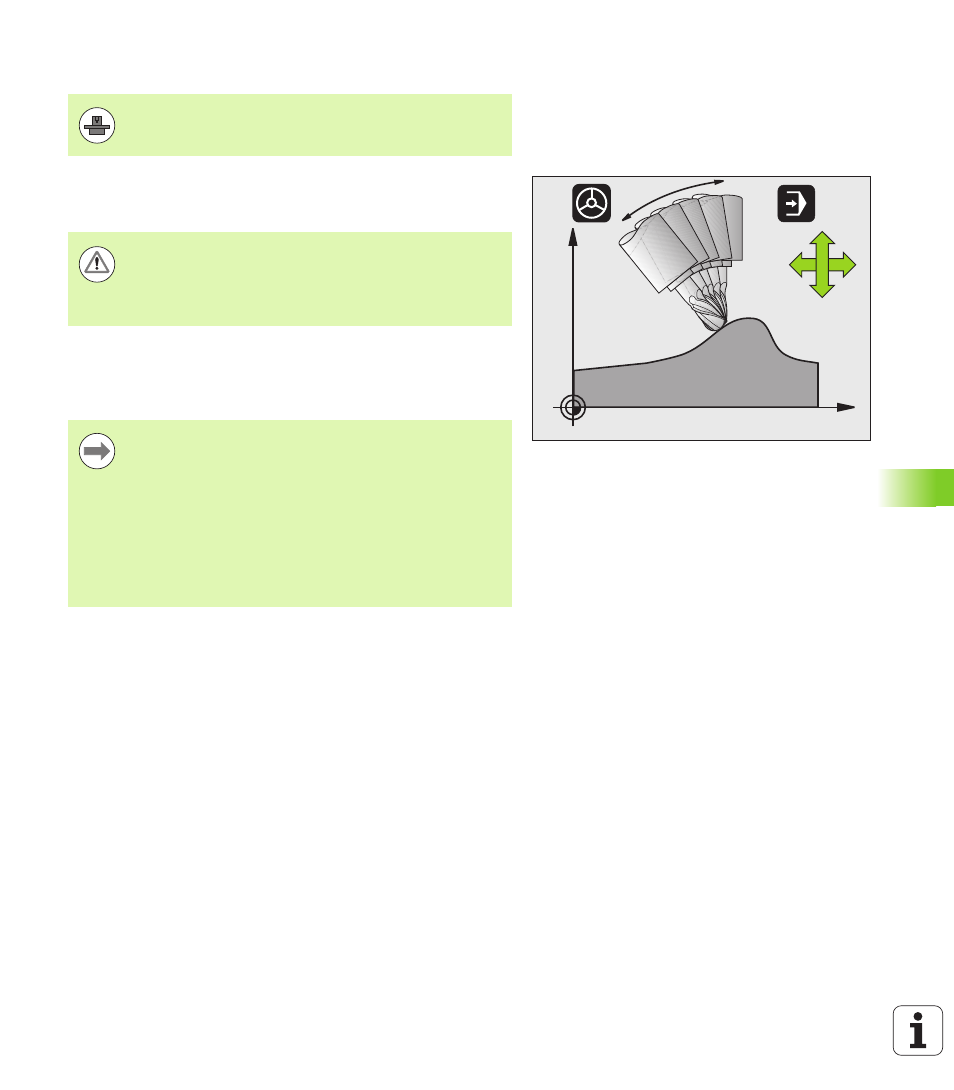

Процедура работы с М128 (TCPM: Tool Center Point
Management)
Если в программе изменяется положение управляемой оси
поворота, в процессе поворота положение вершины инструмента
по отношению к заготовке не изменяется.
За M128 можно ввести еще одну подачу, на которой ЧПУ
выполнит компенсационные перемещения по линейным осям.
Если подача не задана, то ЧПУ производит перемещение на
максимальном ходу.
M128 при использовании поворотных столов
Если движение поворотного стола программируется при активной
функции M128, ЧПУ поворачивает систему координат
соответствующим образом. Если оператор выполняет поворот,
например, оси C на 90° (путем позиционирования или смещения
нулевой точки) и затем программирует перемещение по оси X,
ЧПУ совершает движение вдоль оси станка Y.
ЧПУ также преобразует координаты заданной точки привязки,
которая смещается перемещением круглого стола.
M128 при трехмерной коррекции инструмента
Если при активной функции M128 и активной поправке на радиус
RL/RR оператор выполняет трехмерную коррекцию инструмента,
ЧПУ при определенной геометрии станка позиционирует оси
вращения автоматически (Peripheral-Milling, смотри „Трехмерная
коррекция инструмента (ПО-опция 2)”, страница 363).
Геометрия станка должна быть определена
производителем станков в описании кинематики.
X
Z
B
Z
X
В случае наклонных осей с торцовыми зубьями:
измените положение оси только после отвода
инструмента от материала. В противном случае при
выходе из зубчатого зацепления контур может быть
поврежден.
Перед позиционированием с использованием M91 или
M92 или перед TOOL CALL: выполните сброс M128.
Во избежание повреждений контура разрешается
применять только радиусную фрезу при
использовании M128.
Длина инструмента должна относиться к центру
наконечника радиусной фрезы.
Если M128 активна, ЧПУ отображает в индикации
состояния символ TCPM.
