HEIDENHAIN TNC 620 353
11
.2 PLANE-
ф
ункция
:
нак
л
он
пл
о
ск
о
сти
обрабо
тки
(
ПО
--
опция
1)
U Расстояние от точки вращения до вершины инструмента (в
инкрементах): ЧПУ поворачивает инструмент (стол) вокруг
вершины инструмента. С помощью параметра РАССТ можно
переместить точку вращения поворотного перемещения
относительно текущей позиции вершины инструмента.
U Подача? F=: скорость движения по траектории, с которой
инструмент должен поворачиваться
Оси вращения следует поворачивать в отдельном кадре
Если оси вращения нужно повернуть в отдельном кадре
позиционирования (выбрана опция STAY), выполняются
следующие действия:
U Выберите любую PLANE-функцию, определите
автоматический поворот при помощи STAY. При отработке ЧПУ
рассчитывает значения позиций имеющихся на станке осей
вращения и записывает их в системные параметры Q120 (ось
A), Q121 (ось B) и Q122 (ось C)
U Определите кадр позиционирования с помощью рассчитанных
ЧПУ значений углов
Примеры NC-кадров: поворот станка с круглым столом C и
поворотным столом A на пространственный угол B+45°.
1
1
1
1

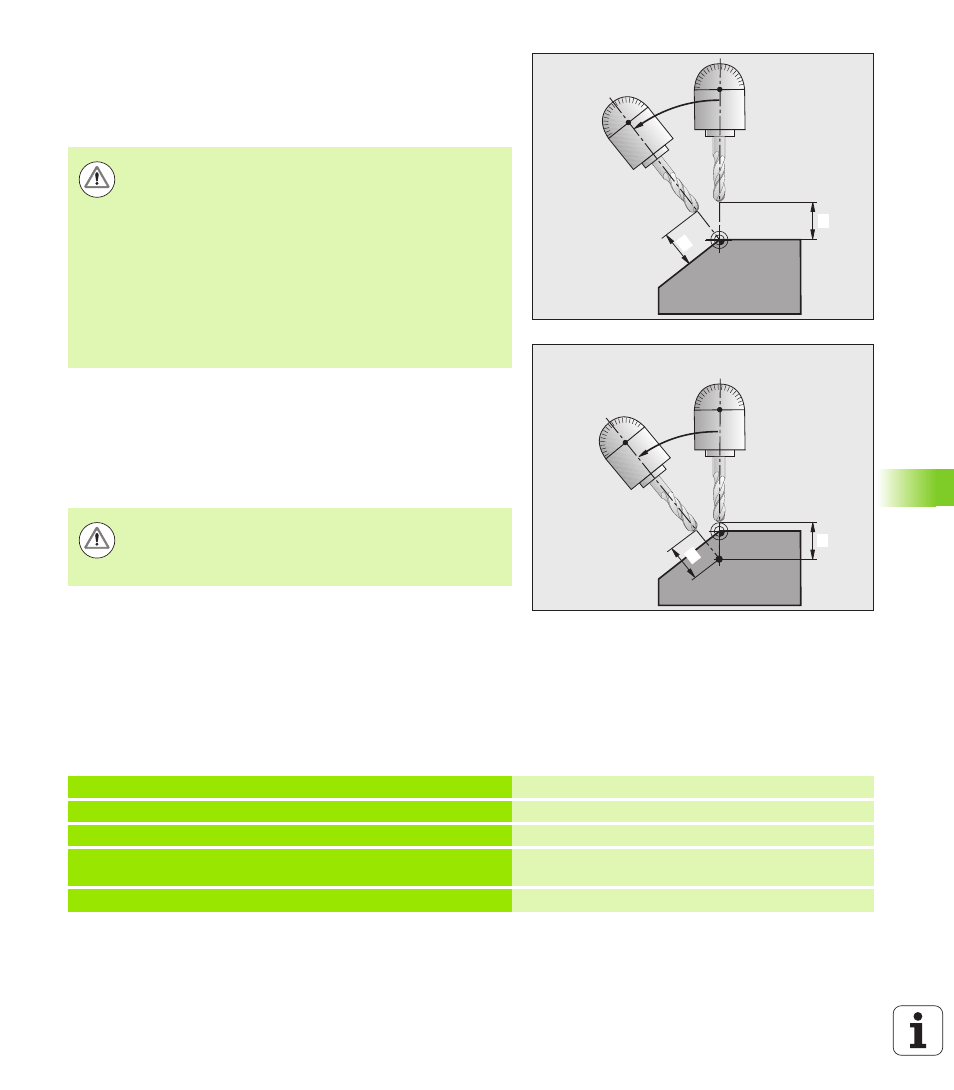

Обратите внимание!
„ Если перед выполнением поворота инструмент
находится на указанном расстоянии от заготовки,
после поворота инструмент, рассматриваемый
относительно, остается в той же позиции (см. рис.
справа в центре, 1 = РАССТ)
„ Если перед выполнением поворота инструмент не
находится на указанном расстоянии от заготовки,
после поворота инструмент, рассматриваемый
относительно, будет смещен относительно
первоначальной позиции (см. рис. справа внизу, 1 =
РАССТ)
Следует предварительно позиционировать
инструмент так, чтобы при повороте не произошло
столкновения инструмента и заготовки (зажимного
приспособления).
...
12 L Z+250 R0 FMAX Позиционирование на безопасную высоту
13 PLANE SPATIAL SPA+0 SPB+45 SPC+0 STAY Определение и активация PLANE-функции
14 L A+Q120 C+Q122 F2000 Позиционирование оси вращения с помощью
значений, рассчитанных системой ЧПУ
... Определение обработки на наклонной плоскости
