172 Программирование: программирование контуров
6.3
Вх
од
в
ко
н
тур
и
вых
о
д
из
ко
н
тур
а

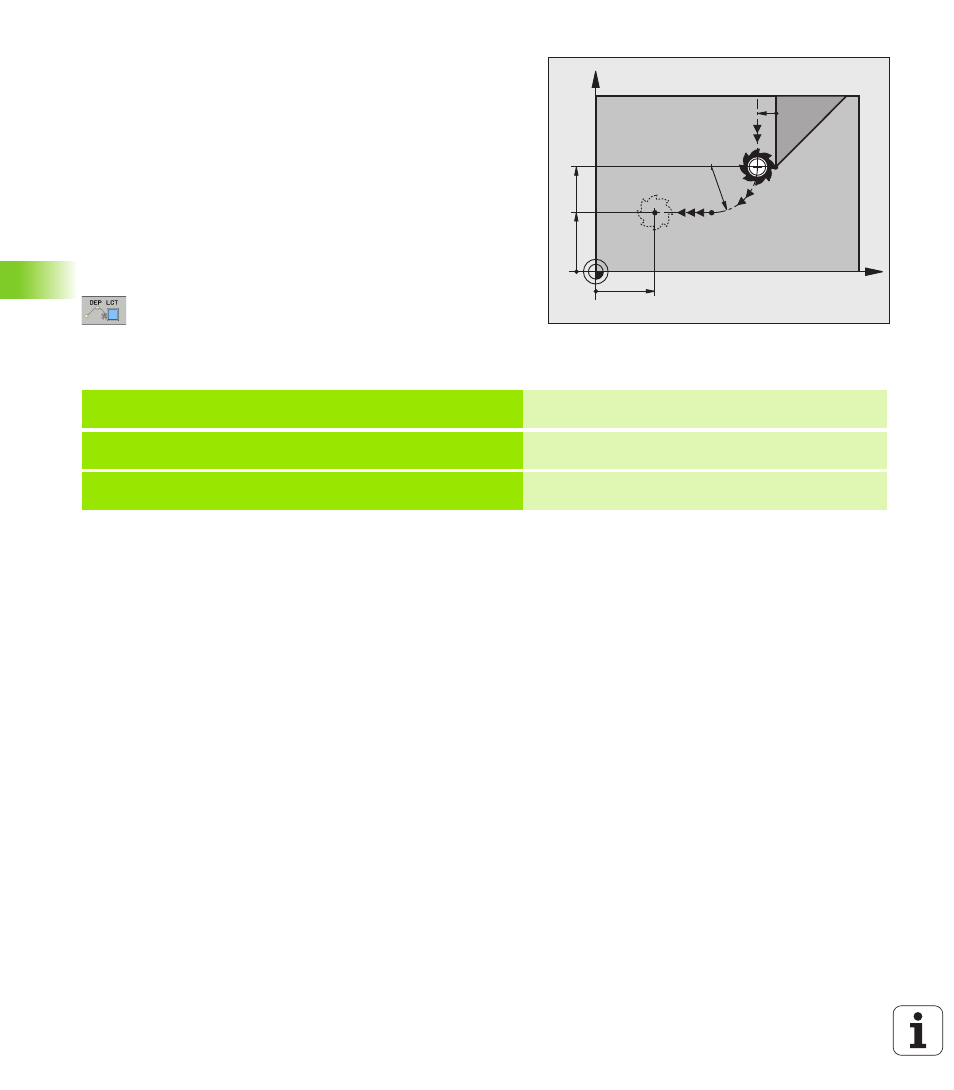

Отвод вдоль контура по касательной дуге,
плавно переходящей в прямую: DEP LCT
Система ЧПУ перемещает инструмент по круговой траектории от
последней точки контура P
E
к вспомогательной точке P
H
. Оттуда
она перемещает его по прямой к конечной точке P
N
. Последний
элемент контура и прямая P
H
– P
N
имеют плавные переходы в
круговую траекторию. Таким образом, круговая траектория
однозначно определена через радиус R.
U Запрограммируйте последний элемент контура с конечной
точкой P
E
и поправкой на радиус
U Начните диалог с помощью клавиши APPR/DEP и клавиши
Softkey DEP LCT:
U Введите координаты конечной точки P
N
U Радиус R круговой траектории. Введите
положительное значение для R
Примеры NC-кадров
X
Y
20
P
N
R0
P
E
RR
RR
12
10
R8
P
H
R0
23 L Y+20 RR F100 Последний элемент контура: P
E
с поправкой на
радиус
24 DEP LCT X+10 Y+12 R+8 F100 Координаты P
N
, радиус круговой
траектории=8 мм
25 L Z+100 FMAX M2 Выход из материала по оси Z, возврат, конец
программы
