194 Программирование: программирование контуров
6.6
Движ
ения
по
траект
ории
–
программиров
ание
св
обо
д
ног
о
ко
н
тур
а
FK
(опция
ПО
Advanced programming features)
6.6 Движения по траектории –
программирование
свободного контура FK
(опция ПО Advanced
programming features)
Основные положения
Чертежи заготовок, не соответствующие NC-стандарту, часто
содержат координаты, которые невозможно ввести при помощи
серых диалоговых клавиш. Так, например,
„ известные координаты могут находиться на элементе контура
или вблизи него,
„ данные о координатах относятся к другому элементу контура,
или
„ данные о направлении и данные прохода контура известны.
Такие данные программируются непосредственно с помощью FК-
программирования. Система ЧПУ рассчитывает контур на
основании известных данных о координатах и поддерживает
диалог программирования с помощью интерактивной FK-графики.

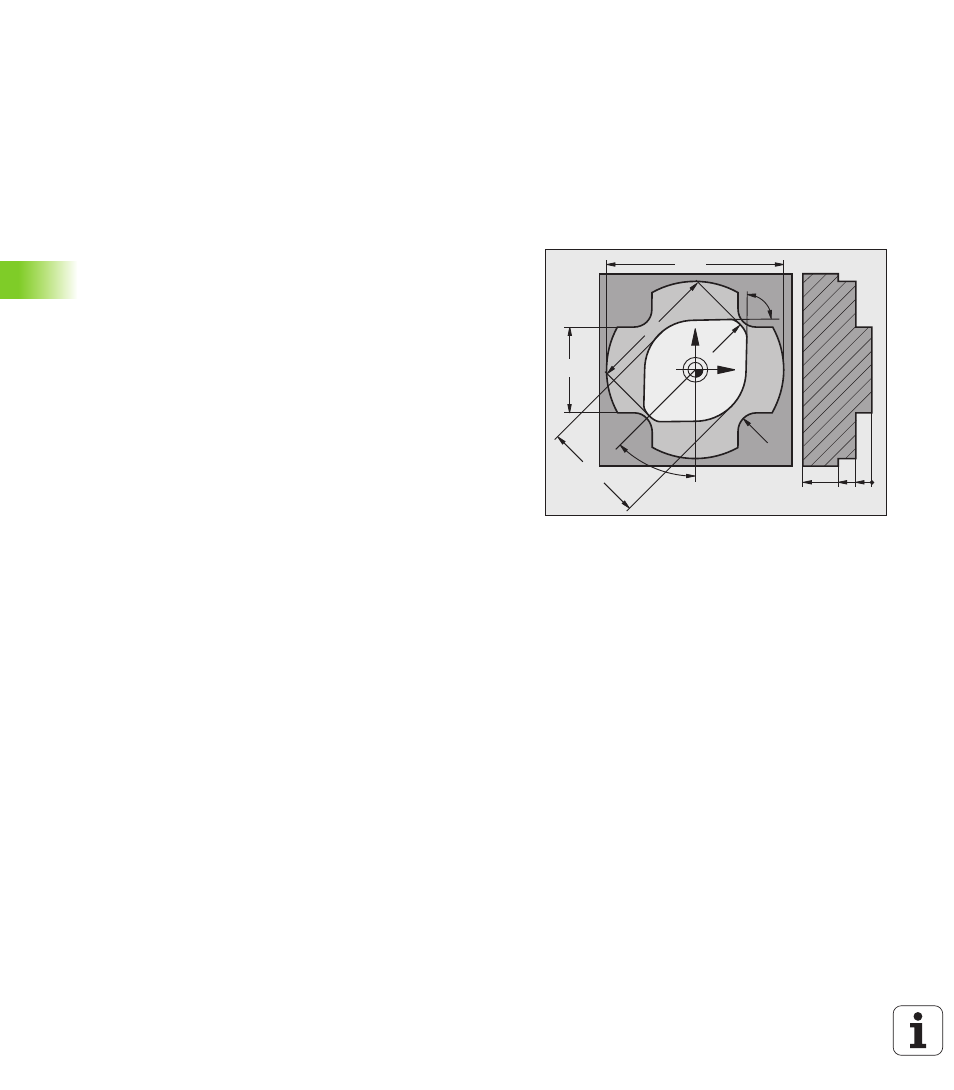

На рисунке справа вверху отображены размеры, которые проще
всего ввести путем FK-программирования.
Y
X
0 5 10 20
88.15°
¬36
45°
¬21
18
R4
28
R2.5
