b) Установите штифты в предварительно просверленные отверстия между фланцем кожуха и
фланцем головка-подшипник.
c) Затяните гайки (427J) крепления кожуха подшипника на шпильках головки (371T).
d) Поместите верхнюю часть втулочного подшипника (117) на вал, переместив в сторону
маслоудерживающие кольца. Поместив на место верхнюю часть подшипника переместите
обратно маслоудерживающие кольца в кожух подшипника и канавки втулки.
8. Установите верхнюю половину кожуха подшипника (134A).
9. Поместите наружное маслоудерживающее кольцо (114) на втулку маслоудерживающего кольца
(443B).
10. Отрегулируйте осевой люфт с помощью прокладки (361A) и концевой упорной крышки (109А).
После установки подшипников нужно проверить осевой люфт:
a) Привинтите концевую крышку к кожуху упорного подшипника.
b) Переместите вал в продольном направлении от стороны муфты.
c) Измерьте продольное перемещение вала с помощью циферблатного индикатора на кожухе
радиального подшипника.
В данной таблице указаны требования по зазорам между концевой крышкой упорного
подшипника и подшипником:
Тип подшипника Зазор в дюймах (мм)
Шарик/шарик 0,001 – 0,005 (0,025 – 0,127)
Втулка/шарик 0,001 – 0,005 (0,025 – 0,127)
Втулка/сегментный подшипник Kingsbury 0,010 – 0,013 (0,254 – 0,330)
11. Установите наружную концевую крышку упорного подшипника (109A) с прокладкой (361A).
Затяните концевую крышку к кожуху винтами (371C).
Сборка радиальной стороны (насосы типа втулка/шарикоподшипник)

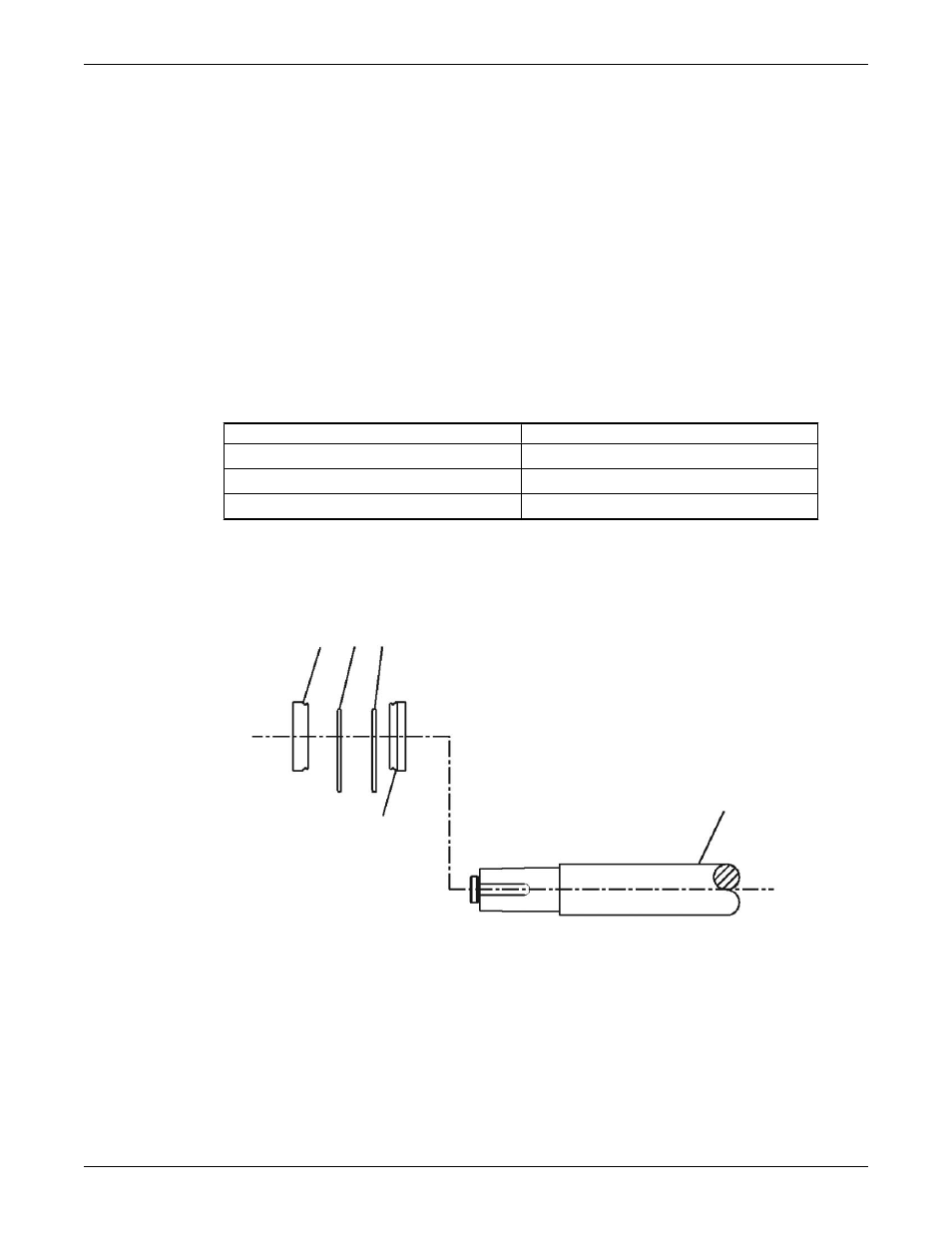

1. Установите внутреннее лабиринтное уплотнение (333A).
332A 323 323
333A
122
2. Установите маслоудерживающие кольца (323) на вал.
3. Установите наружное лабиринтное уплотнение (333A) в нижнюю часть кожуха (134), пока он
не собран.
