3. Отвинтите кожух подшипника от постели, сняв четыре гайки (427J).
4. Снимите шпильки (371T). Поверните кожух подшипника, чтобы снять болты внутренней
концевой крышки (371C).
5. Снимите маслоудерживающее кольцо (114).
6. Снимите корпус подшипника (134) с вала.
7. Снимите контргайку (136) и стопорную шайбу (382).
8. Снимите втулку маслоудерживающего кольца (443B). которая удерживается контргайкой (136).
9. Используйте съёмник для подшипников, чтобы снять упорный подшипник (112A) с вала.
Внутреннее кольцо этого сдвоенного подшипника после его снятия остается на валу. Для
снятия внутреннего кольца нагрейте его. Снимите его в сторону насоса.
ПРЕДУПРЕЖДЕНИЕ:
Насос может работать с агрессивными и токсичными жидкостями. Нагрев захваченной или
неосушенной жидкости может стать причиной взрыва. Поэтому производить нагрев запрещается.
Нагрев может также деформировать обрабатываемые поверхности.

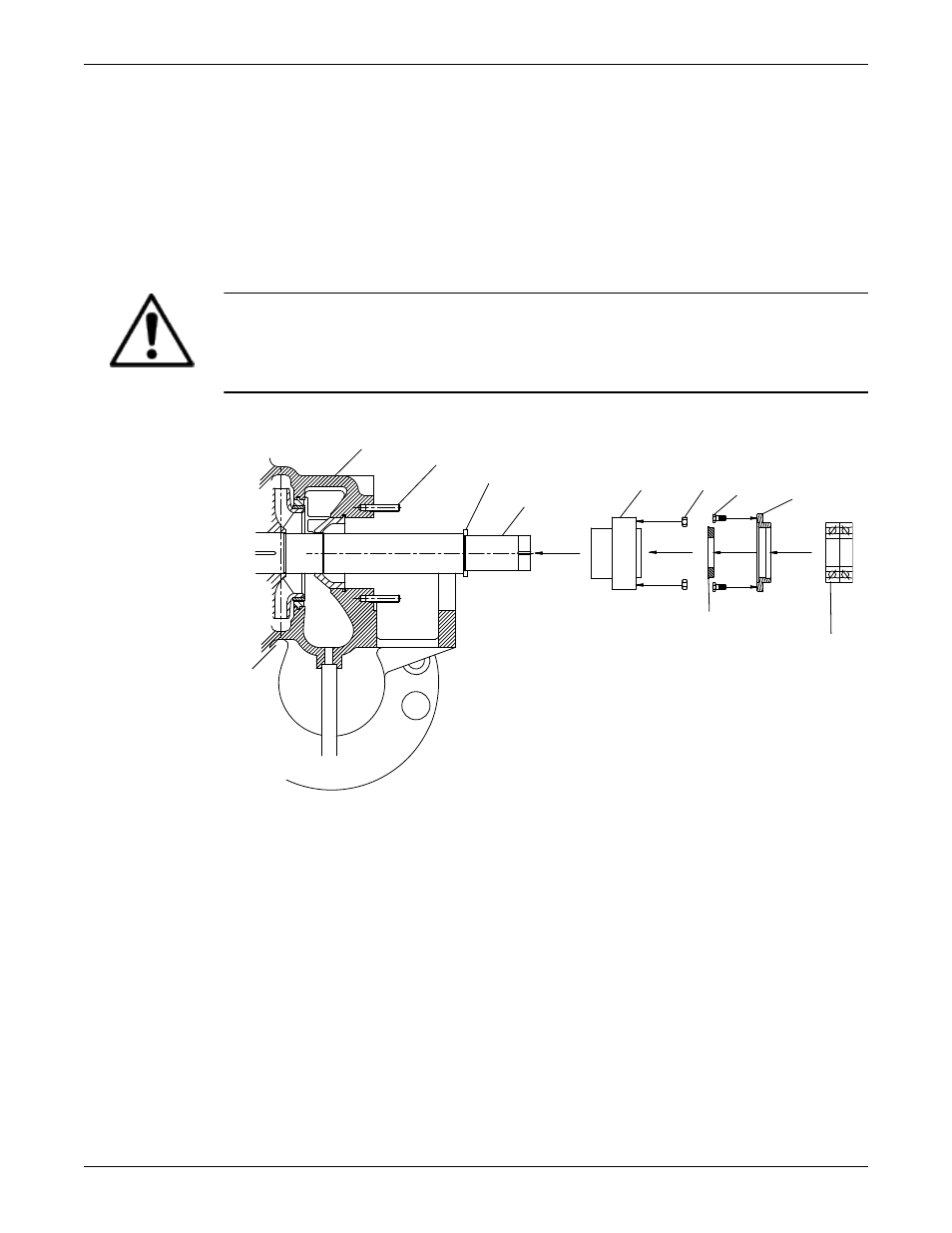

На всех насосах устанавливаются прокладки подшипника (217).
100
355
353
250
217
122
333A
371C 160
112A
10. Снимите крышку внутреннего подшипника (160), внутреннее лабиринтное уплотнение (333A)
и внутренние болты крышки подшипника (371C).
11. Снимите гайки уплотнительной пластины (355) и механическое уплотнение (250).
Обратитесь к инструкциям производителя механического уплотнения.
Техническое обслуживание (продолжение)
Model 3600, API 610 10th Edition (ISO 13709) Руководство по установке, эксплуатации и техобслуживанию 59
