Замена компенсационных колец – Инструкция по эксплуатации Goulds Pumps 3600 - IOM
Страница 76
Типоразмер
насоса
Радиальный
подшипник
Упорный
подшипник
Отверстие в
кожухе
подшипника
Обточка вала
6x8-13
6x8-14
8x10-13
6216
7313/BEGAM
5.5118
5.5128
2,5597 упорный
2,5592 упорный
3,1502 радиальный
3,1497 радиальный
Корпус подшипника
При осмотре корпуса подшипника выполните следующие виды проверки.
• Убедитесь в том, что корпус подшипника абсолютно чист и не имеет каких-либо неровностей.
• Проверьте соответствие отверстия в кожухе подшипника размерам, приведенным в таблице
"Посадки шарикоподшипников".
• При необходимости замените или отремонтируйте корпус.
Замена компенсационных колец
Нажмите и закрепите тремя прихваточными точками сварки компенсационные кольца крыльчатки
(202, 202A, 202B, 203).
1. Снимите компенсационные кольца крыльчатки (202, 202A, 202B, 203).
a) Обрежьте прихваточные точки.
b) Снимите компенсационные кольца с крыльчаток (101–101M), использую подходящий
рычаг или съемник.
Чтобы снять кольца, из можно разрезать на станке.
ОСТОРОЖНО:
Чрезмерная обработка может привести к повреждению кольцевых соединений и выходу деталей из
строя.

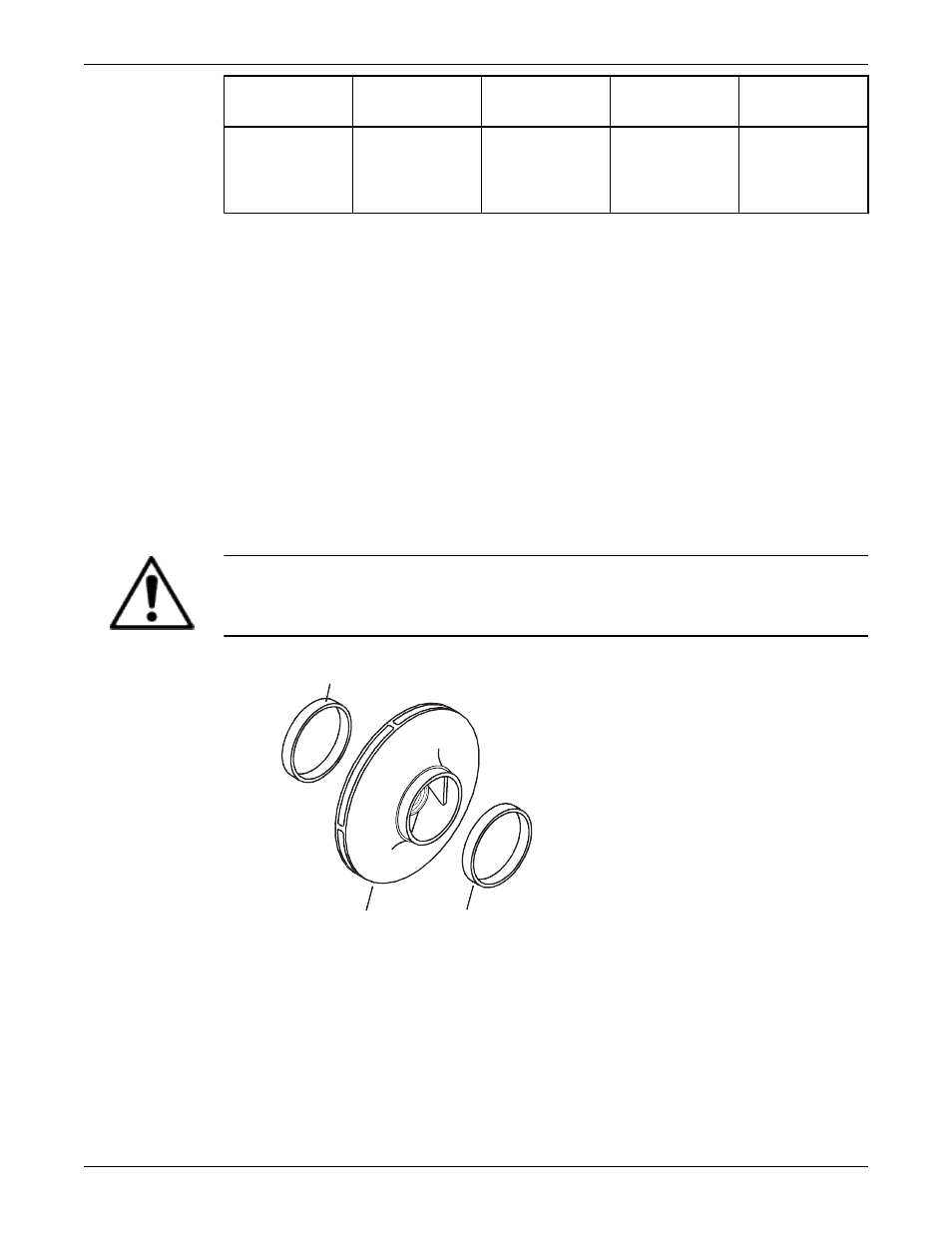

1
2
3
1.
Компенсационное кольцо – 202A (двухступенчатый насос), 202B (двухступенчатый только для
4x6-10 и 4x6-11), 203
2.
Крыльчатка – от 101 до 101M
3.
Компенсационное кольцо – 202, 202B (первая ступень)
2. Установите новые компенсационные кольца (202, 202A, 202B, 203):
a) Тщательно очистите гнезда компенсационных колец и проверьте гладкость и отсутствие
царапин на их поверхностях.
b) Нагрейте новые компенсационные кольца крыльчатки до температуры 180°F – 200°F (82°C
– 93°C) с помощью равномерного способа нагревания (например в печи) и установите их в
гнезда на крыльчатку (101 – 101M).
