Инструкция по эксплуатации Goulds Pumps 3600 - IOM
Страница 82

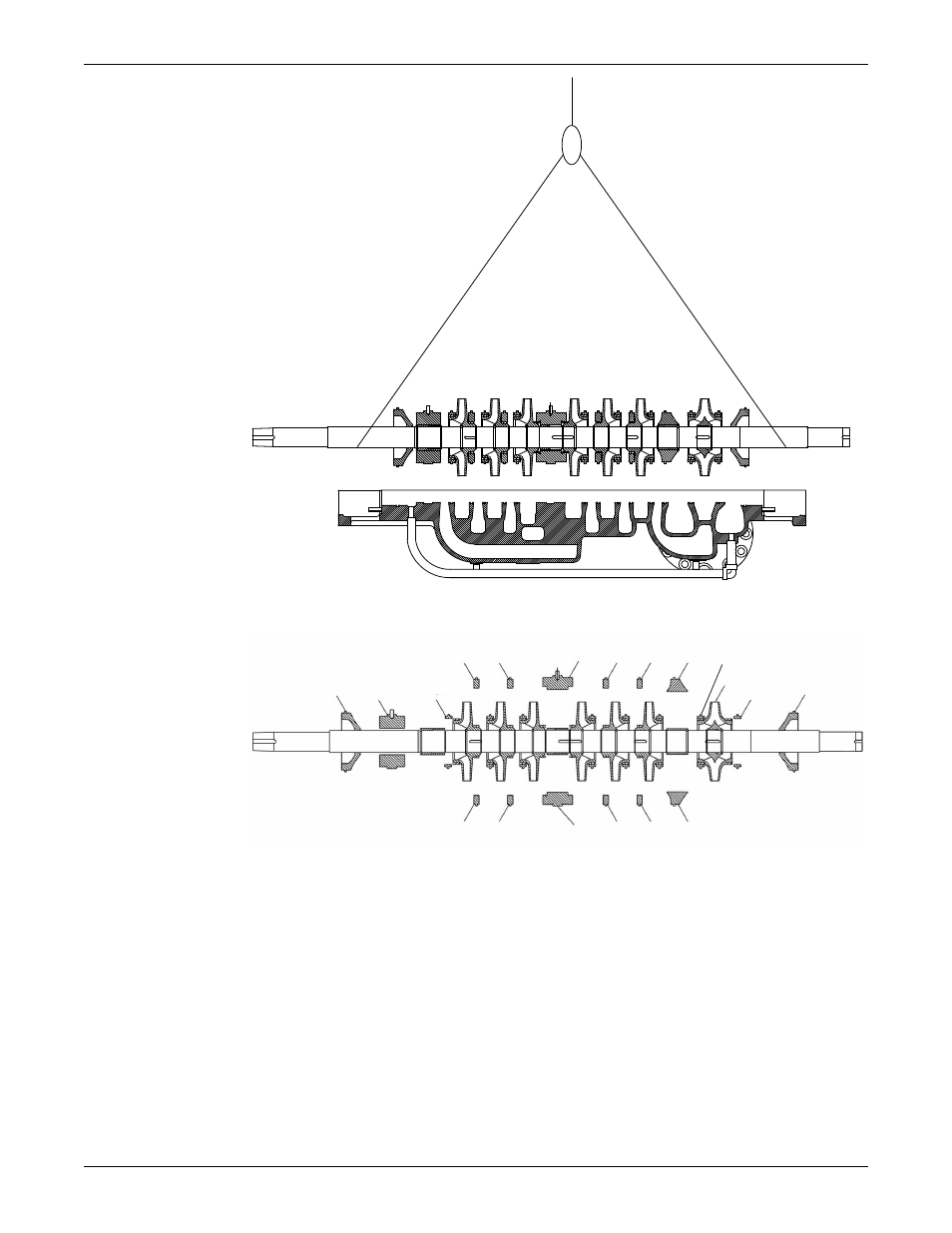

4. Установите кольцо корпуса крыльчатки первой ступени (164А), остальные кольца корпуса
(164), втулку дросселя (129) и обе камеры уплотнения (220, 221).
220 129
164
144
144
144
144
144 144
144 144
155
155
146
146
101
164A
221
164A/B*
* 164A для насосов 4x6-10 и 4x6-11. 165B для всех других типоразмеров насосов.
5. Опустите вращающийся узел, ориентируясь по кольцевым проточкам.
6. Поддерживания натяжение вращающегося узла, переместите нижнюю часть всех колец
ступени (144), центральный вкладыш (155) и диафрагму (146), если применимо, в нижнюю
половину картера.
7. Установите верхние части компонентов и затяните винты под торцевой ключ.
8. Вращающийся узел нужно центрировать в картере всякий раз после замены подшипников:
a) Передвиньте вращающийся узел в направлении муфты до упора.
b) Измерьте расстояние от заплечика упорного подшипника на валу до лицевой поверхности
кожуха подшипника на картере.
c) Передвиньте вращающийся узел в направлении упорной стороны до упора.
d) Снова измерьте расстояние от заплечика упорного подшипника на валу до лицевой
поверхности кожуха подшипника на картере.
Техническое обслуживание (продолжение)
80
Model 3600, API 610 10th Edition (ISO 13709) Руководство по установке, эксплуатации и техобслуживанию
