Ознакомьтесь с инструкциями производителя муфты.
Перед продолжением установки защитного кожуха надлежащим образом отрегулируйте муфту.

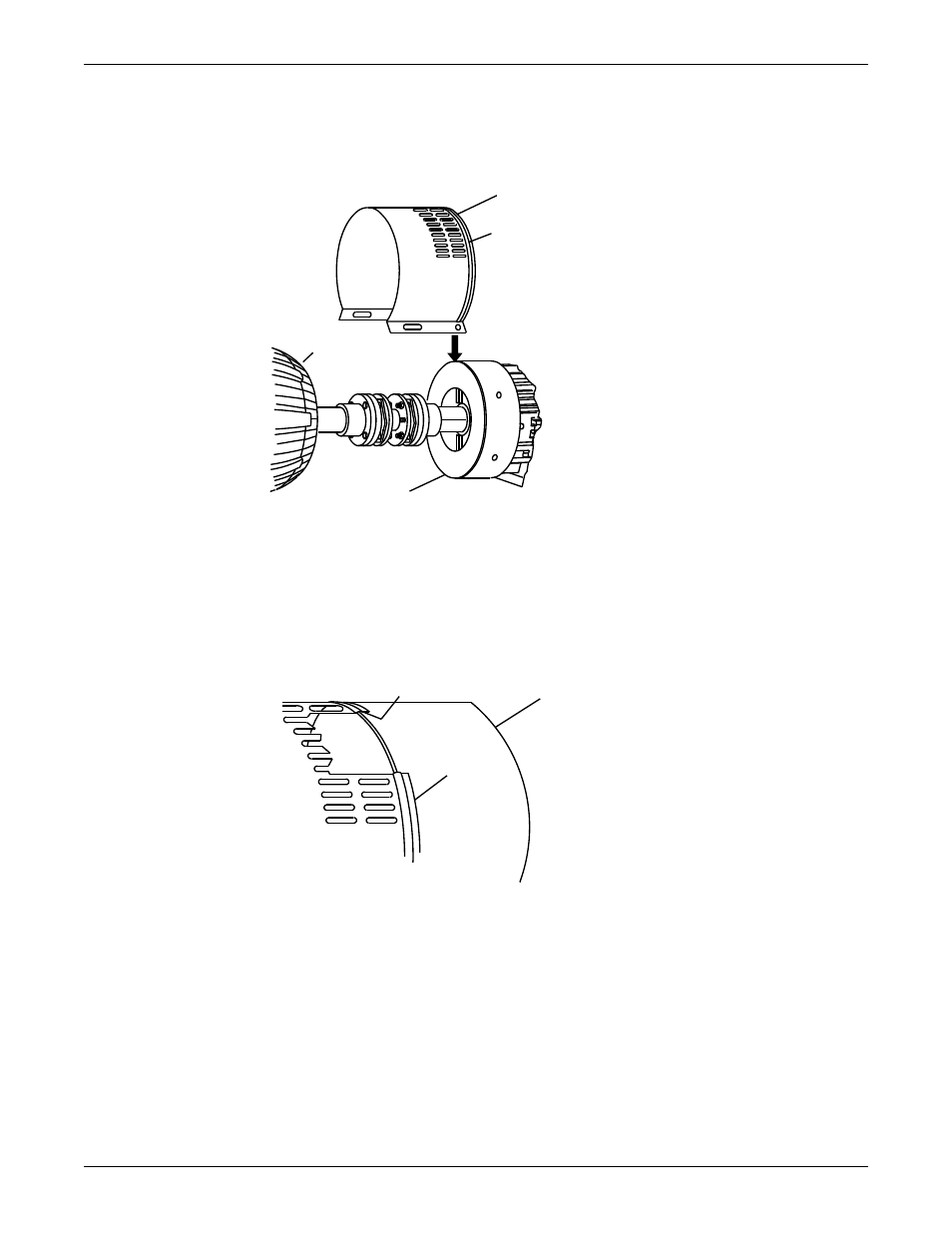

2. Слегка расширьте отверстие половины защитного кожуха и поместите его на концевую
пластинку насоса.
1
2
3
4
1. Половина защитного кожуха со стороны насоса
2. Кольцевая канавка
3. Защитное устройство лопасти отражателя
4. Привод
Кольцевая канавка защитного кожуха размещается охватывает концевую пластинку.
Разместите отверстие (фланец) таким образом, чтобы ему не мешал трубопровод, но оно было
доступно при установке болтов.
1
2
3
1. Кольцевая канавка
2. Защитное устройство лопасти отражателя
3. Половина кожуха муфты
3. Наденьте на болт одну шайбу и пропустите болт в круглое отверстие переднего торца
половины защитного кожуха.
4. Наденьте вторую шайбу на выступающий конец болта.
5. Навинтите гайку на выдающийся конец болта и плотно затяните.
Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)
Model 3600, API 610 10th Edition (ISO 13709) Руководство по установке, эксплуатации и техобслуживанию 37
