5. Снимите винты под торцовый ключ центрального вкладыша (155).

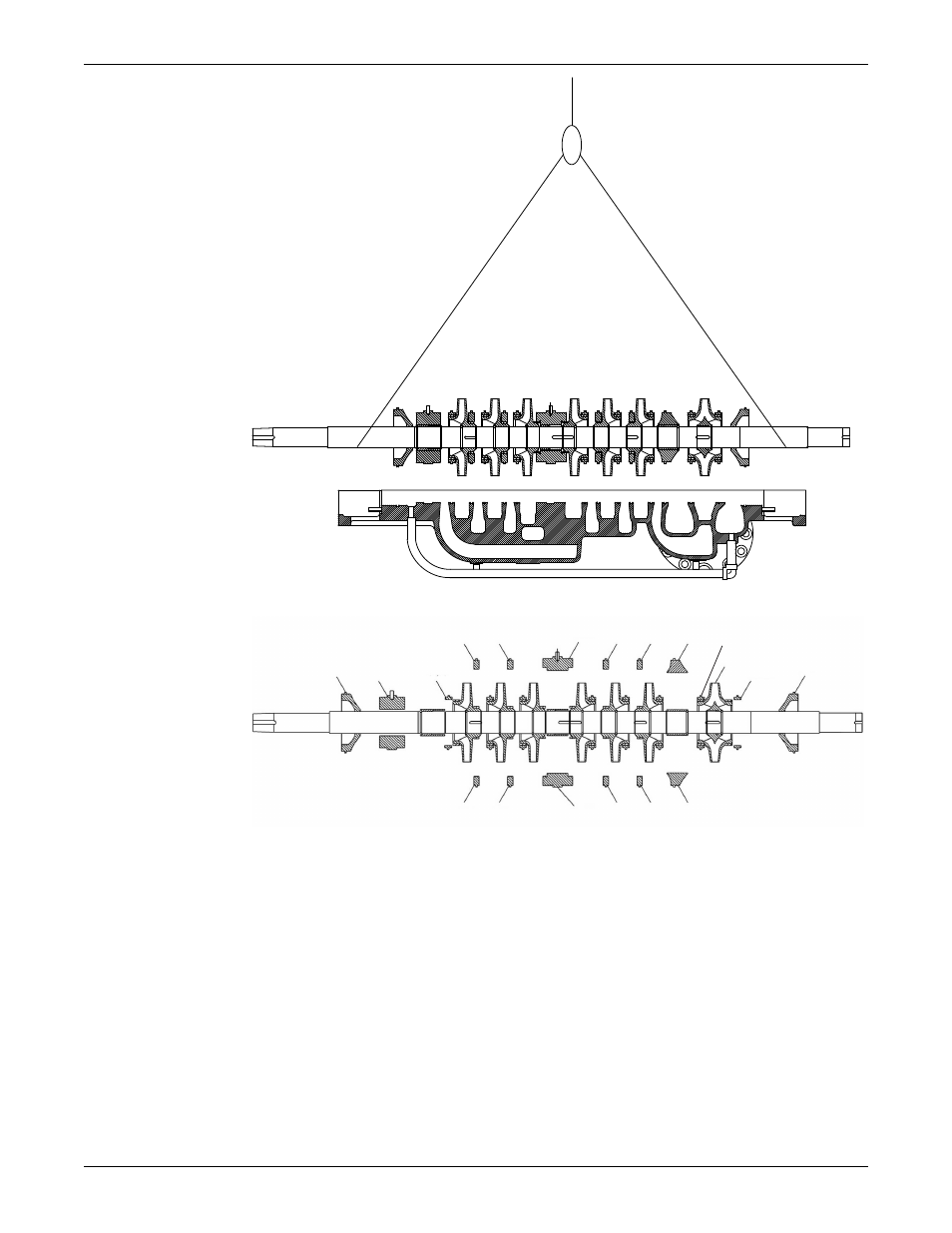

220 129
164
144
144
144
144
144 144
144 144
155
155
146
146
101
164A
221
164A/B*
* 164A для насосов 4x6-10 и 4x6-11. 165B для всех других типоразмеров насосов.
6. Снимите центральный вкладыш (155), все кольца ступени (144) и диафрагму (146), если
применимо.
a) Снимите верхние половины всех компонентов.
b) Поверните нижнюю часть всех компонентов из нижней половины картера.
7. Поднимите вращающийся узел еще для его освобождения.
8. Снимите камеры сальников (220, 221), втулку дросселя (129), кольцо корпуса первой ступени
(164А) и ряд колец корпуса (164) с противоположной стороны.
9. Поднимите вращающийся узел из нижней половины корпуса.
10. Снимите шпильки корпуса (356A, 356C, 356K) и прокладку корпуса (351).
Разборка вращающегося узла
1. Снимите втулку дросселя (128):
a) Снимите кольцо с защелкой (361F).
Техническое обслуживание (продолжение)
