10. Определите общее показание индикаторного отклонения (TIR) на изнашиваемых кольцах

крыльчатки, центральной втулке, втулке дросселя, втулке диафрагмы и посадках подшипника.
Началом координат является вал. Определите отклонение изнашиваемых колец и гаек
крыльчаток относительно вала с помощью циферблатного индикатора.
Допустимые значения по API перечислены в таблице с требованиями по отклонению втулки и
ротора.

Монтаж вращающегося узла

1. Установите прокладку корпуса (351) на всех гидравлических штуцерах, каналах и отверстиях,

используя верхнюю половину в качестве шаблона.
Обратите особое внимание на область вокруг поверхности камеры сальника. Это критическое
место для правильного уплотнения. Убедитесь, что прокладка лежит полностью до
поверхности, однако не выступает за поверхность. Для очистки поверхности используйте
напильник.
Толщина прокладки 1/32 дюйма (0,8 мм) для насосов типоразмеров 3x4-8B, 3x6-9/10, 4x6-10 и
4x6-11. Для всех других типов насосов толщина составляет 1/64 дюйма (0,4 мм). Приемлемый
материал для прокладки: Garlock Style 3000 или Flexitallic SF 3500.

2. Установите все шпильки картера (356A, 356C, 356K).

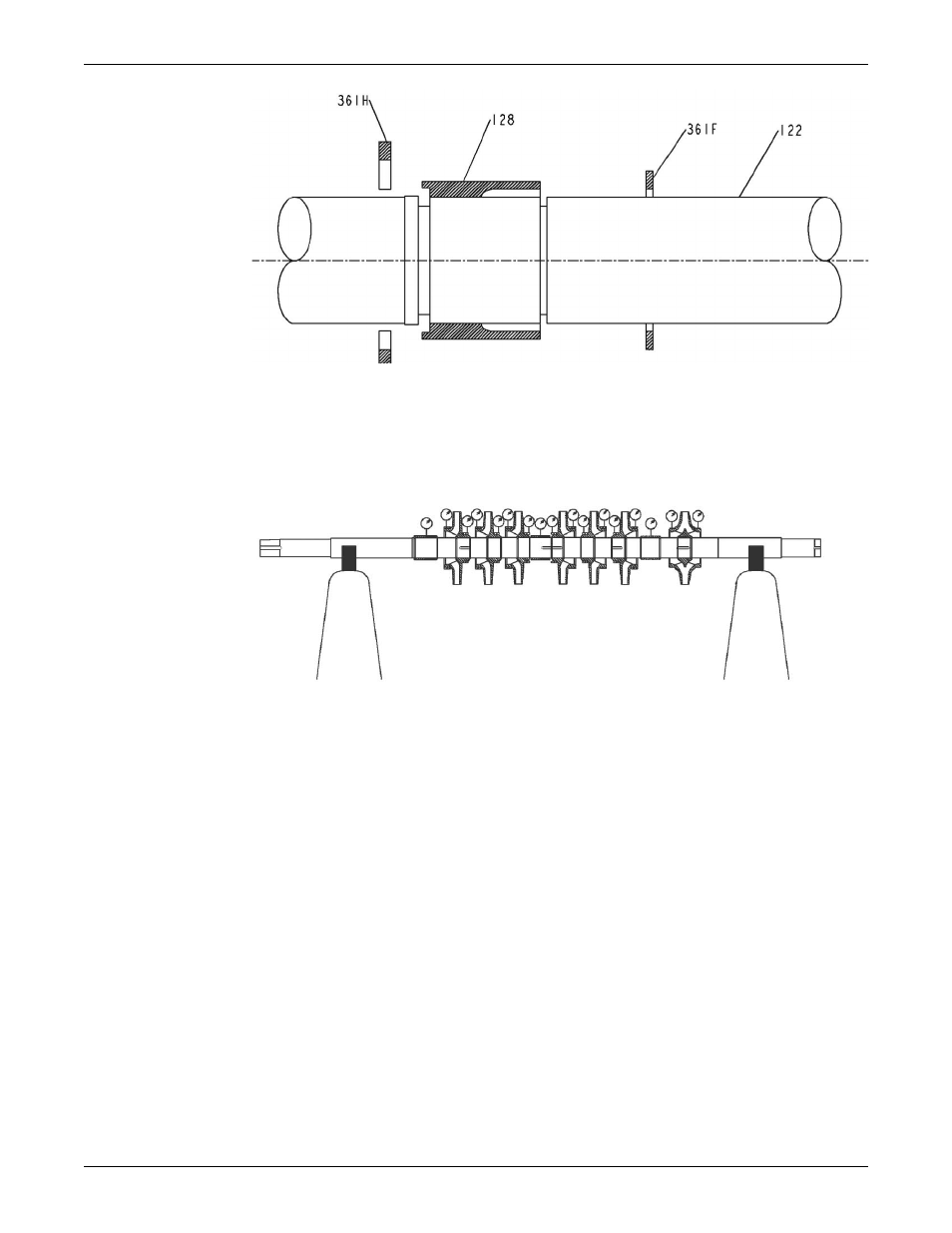

3. Расположите один канат между втулкой дросселя (128) и крыльчаткой, а второй - спереди

крыльчатки первой ступени (101). Опустите вращающийся узел на нижнюю часть картера,
ориентируясь по кольцевым проточкам.

Техническое обслуживание (продолжение)

Model 3600, API 610 10th Edition (ISO 13709) Руководство по установке, эксплуатации и техобслуживанию
