Инструкция по эксплуатации Goulds Pumps 3600 - IOM
Страница 60
371C
160
168
333A
250
355
122
353
100

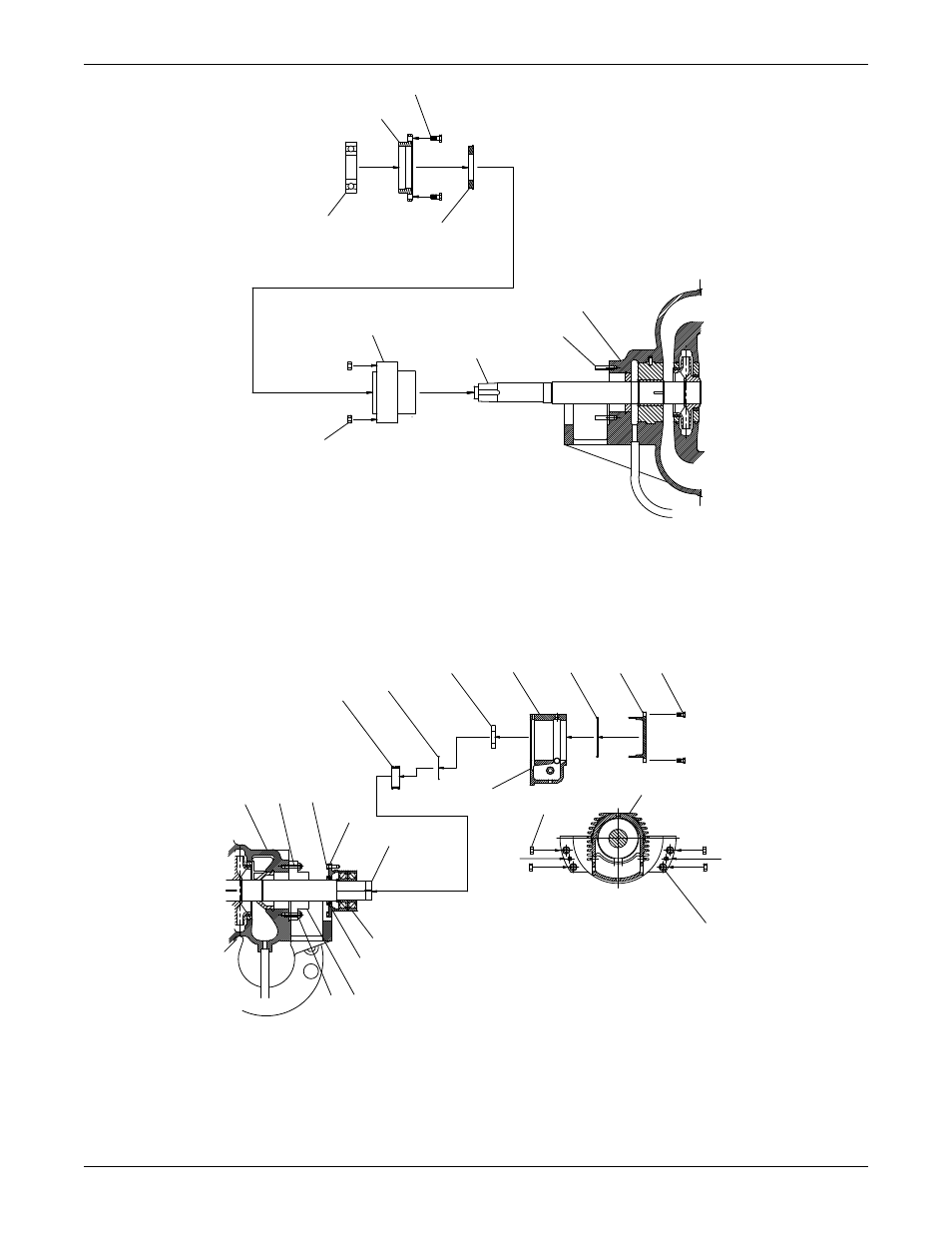

9. Снимите крышку внутреннего подшипника (160), внутреннее лабиринтное уплотнение (333A)
и внутренние болты крышки подшипника (371C).
10. Снимите гайки уплотнительной пластины (355) и механическое уплотнение (250).
Обратитесь к инструкциям производителя механического уплотнения.
Разборка упорной стороны (насосы с шарикоподшипником)
100 353 371C
160
122
112A
333A
250
355
443B 382
136
134
114 360A
360A
371C
427J
469J
134
469J
371T
1. Отвинтите болты крышки (371C) и снимите внешнюю концевую крышку упорного
подшипника (109A). Отпустите внутреннюю концевую крышку (160) и болты крышки (371C).
Прокладки кожуха подшипника (360A) останутся на концевых крышках (109A или 160).
2. Снимите штифты (469J) между фланцем кожуха подшипника и фланцем головки.
Место подсоединения кожуха к картеру упоминается как постель.
Техническое обслуживание (продолжение)
58
Model 3600, API 610 10th Edition (ISO 13709) Руководство по установке, эксплуатации и техобслуживанию
