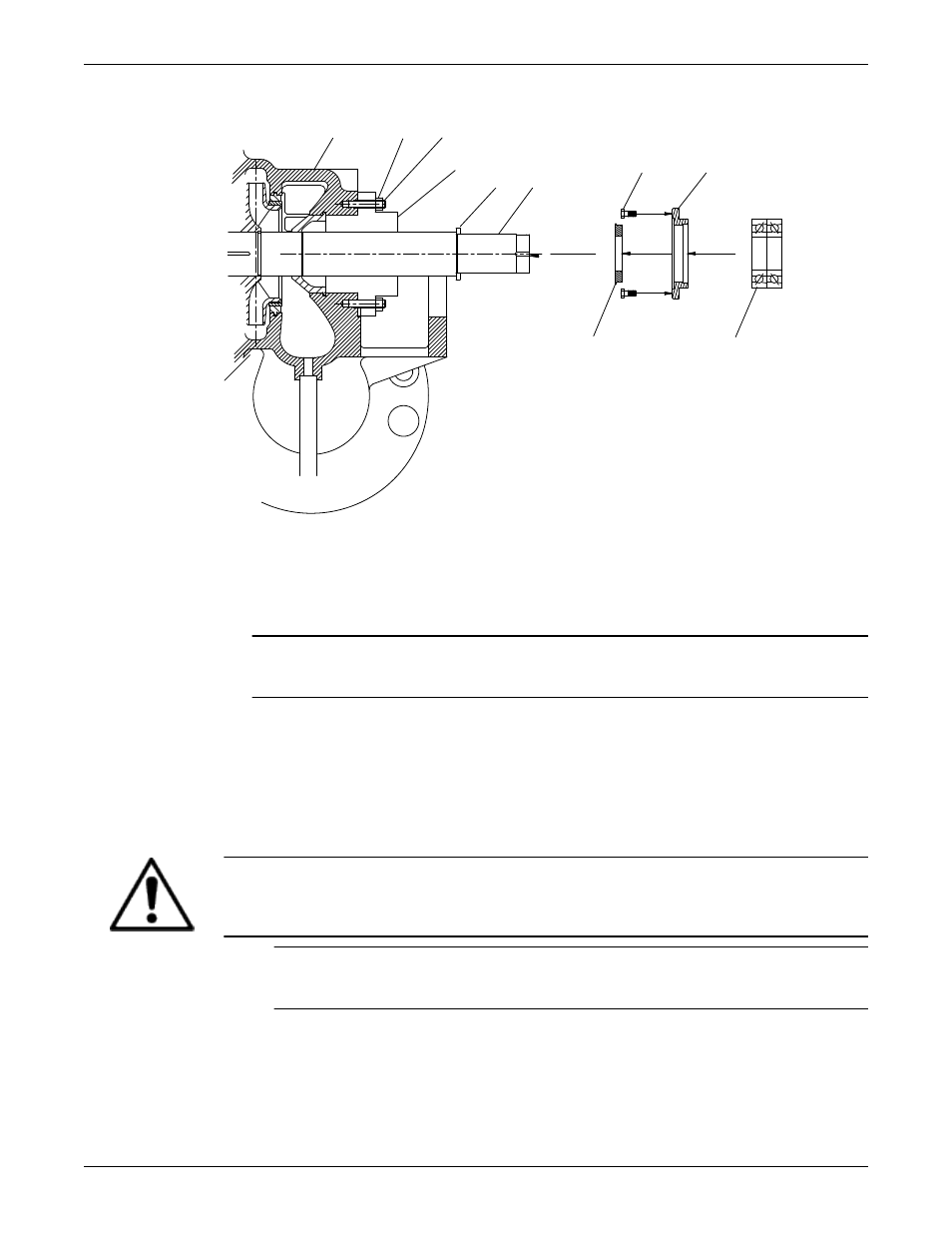

Сборка упорной стороны (насосы с шарикоподшипником)
100
355 353
250
217 122
333A
371C
160
112A
1. Соберите внутреннее лабиринтное уплотнение (333A) на внутренней концевой крышке
упорной стороны (160):
a) Очистите концевую крышку растворителем.
b) Установите лабиринтное уплотнение (333A) на крышку отверстия (160).
c) Посадите на место уплотнение с помощью молотка.
ПРИМЕЧАНИЕ:
Обеспечьте нижнее («на 6 часов») положение и надлежащую посадку выбрасывающей части.
2. Установите внутреннюю концевую крышку (160) и прокладку концевой крышки внутреннего
подшипника (360A) на вал.
3. Установите упорные подшипники (112A) тыльной стороной друг к другу на вал (122):
Подшипники имеют посадочный натяг.
a) Нагрейте подшипники до температуры 250°F (120°C) с помощью индукционного
нагревателя подшипников.
После нагрева нужно размагнитить подшипники.
ОСТОРОЖНО:
• При использовании нагревательного устройства для подшипников надевайте защитные
перчатки. Подшипники нагреваются и могут стать причиной травмы.
ПРИМЕЧАНИЕ:
Не используйте горелку и не прилагайте силу.
b) Установите подшипники (112A), втулку маслоудерживающего кольца (443B) и контргайку
подшипника (136) на вал.
c) При горячем подшипнике затяните от контргайку с помощью гаечного ключа от руки так,
чтобы подшипник прилегал к заплечику вала.
d) Дайте узлу подшипника медленно остыть до комнатной температуры.
Не охлаждайте подшипники принудительно с помощью сжатого воздуха или иным образом.
