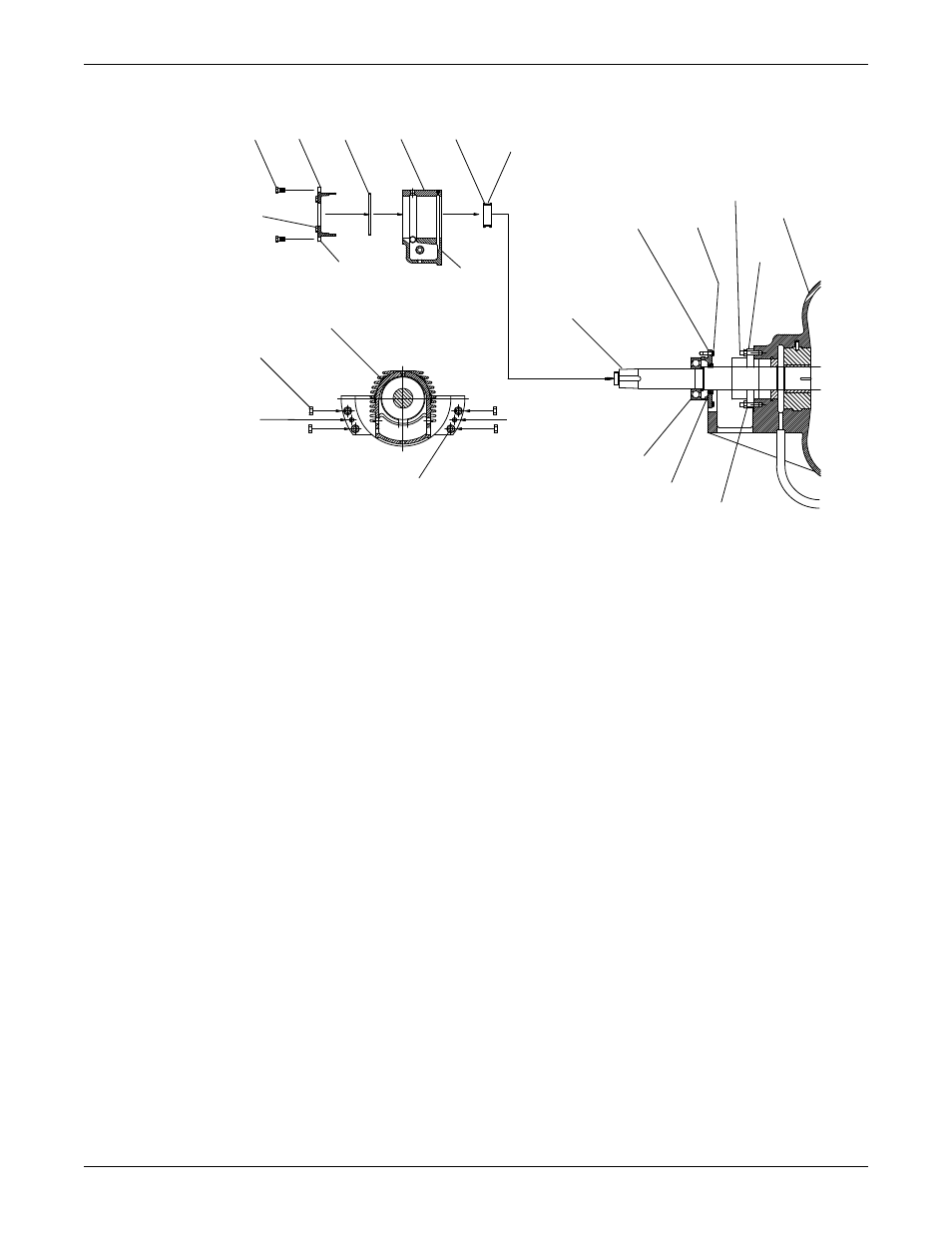

Разборка радиальной стороны (насосы с шарикоподшипником)
469J
469J
388L
324
134
114
160
371C
332A
360A
360A
134
427J
371T
122
160
371C
353
250
100
168
333A
355
1. Отвинтите и снимите болты крышки (371C) и наружную концевую крышку (160). Отпустите
внутреннюю концевую крышку (160) и болты крышки (371C).
С наружной крышкой (160) снимется лабиринтное уплотнение (332A) и прокладка корпуса
подшипника (360A).
2. Снимите штифты (469J) между фланцем кожуха подшипника и фланцем корпуса.
Место подсоединения кожуха к картеру упоминается как постель.
3. Отвинтите кожух подшипника от постели, сняв четыре гайки (427J).
4. Снимите шпильки (371T). Поверните корпус подшипника, чтобы снять болты внутренней
концевой крышки (371C).
5. Снимите маслоудерживающее кольцо (114).
6. Снимите корпус подшипника (134) с вала.
Прокладка (360A) останется на кожухе подшипника.
7. Отпустите винты (388L) на втулке маслоудерживающего кольца (324) и снимите втулку.
8. Используйте съёмник для подшипников, чтобы снять радиальный подшипник (168) с вала.
