ОСТОРОЖНО:
При работе с кольцевыми элементами надевайте защитные перчатки. Кольцевые элементы имеют
высокую температуру. Прикосновение к ним голыми руками может привести к ожогу.
c) Прихватите каждое кольцо в трех равномерно расположенных точках.
3. Проверьте отклонение/деформацию втулки дросселя (129), центрального вкладыша (155),
диафрагмы (146), кольца корпуса (164, 164A, 164B) и кольца ступени (144), измеряя отверстие в
трех местах с помощью внутреннего микрометра или эллипсографа.
Устраните любую деформацию, превышающую 0,003 дюйма (0,076 мм), на станке перед тем,
как обрезать новые компенсационные кольца крыльчатки при поставке.

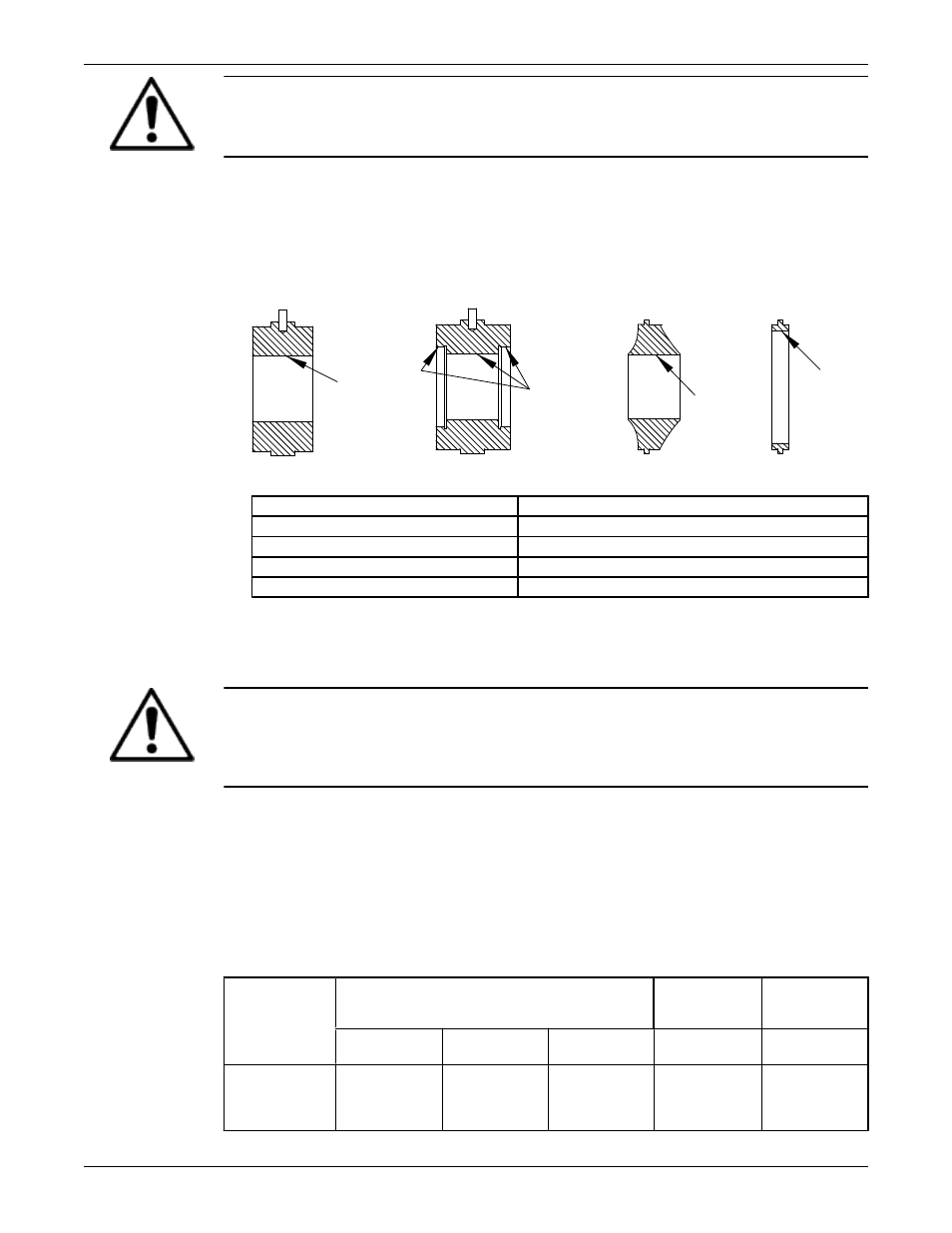

Стрелки указывают на изнашиваемые поверхности этих деталей.
129
155
146
164, 164A, 164B, 144
Номер детали
Название детали
129
Втулка дросселя
155
Центральный вкладыш
146
Диафрагма
164, 164A, 164B, 144
Кольцо корпуса и ступени
4. Убедитесь в отсутствии эллипса втулки дросселя (129), центрального вкладыша (155),
диафрагмы (146), кольца корпуса (164, 164A, 164B) и кольца ступени (144).
5. Поверните компенсационные кольца крыльчатки (202, 202A, 202B, 203) для подгонки после
установки на крыльчатку (101-101M).
ОСТОРОЖНО:
Соблюдайте процедуры регулировки зазора между рабочим колесом и компенсационным кольцом.
Несоблюдение процедуры установки зазора или прочих надлежащих процедур может привести к
образованию искр, непредвиденному перегреву и повреждению оборудования.
Все компенсационные кольца крыльчатки поставляются с натягом от 0,020 до 0,030 дюйма (от
0,508 до 0,762 мм). См. "Минимальные зазоры при эксплуатации". Соответствующе проточите
кольца крыльчатки.
Если узел крыльчатки поставляется в качестве запасной части (крыльчатка с
компенсационными кольцами), компенсационные кольца уже проточены до нужного размера.
Минимальные зазоры при эксплуатации
В этой таблице содержатся поперечные зазоры для износных деталей.
Табл. 3: Поперечный зазор в дюймах (мм)
Типоразмер
насоса
Компенсационное кольцо крыльчатки
Редукционные
втулки
Центральные
кольца
крыльчатки
Стандарт
API 610
Диаметр
кольца
Стандарт
Стандарт
3x4-8B
3x4-9
0,010 (0,254)
0,015 (0,381)
0,016 (0,406)
0,017 (0,432)
4,00 (101,60)
4,87 (123,70)
5,50 (139,70)
0,010 (0,254)
0,030 (0,762)
Техническое обслуживание (продолжение)
