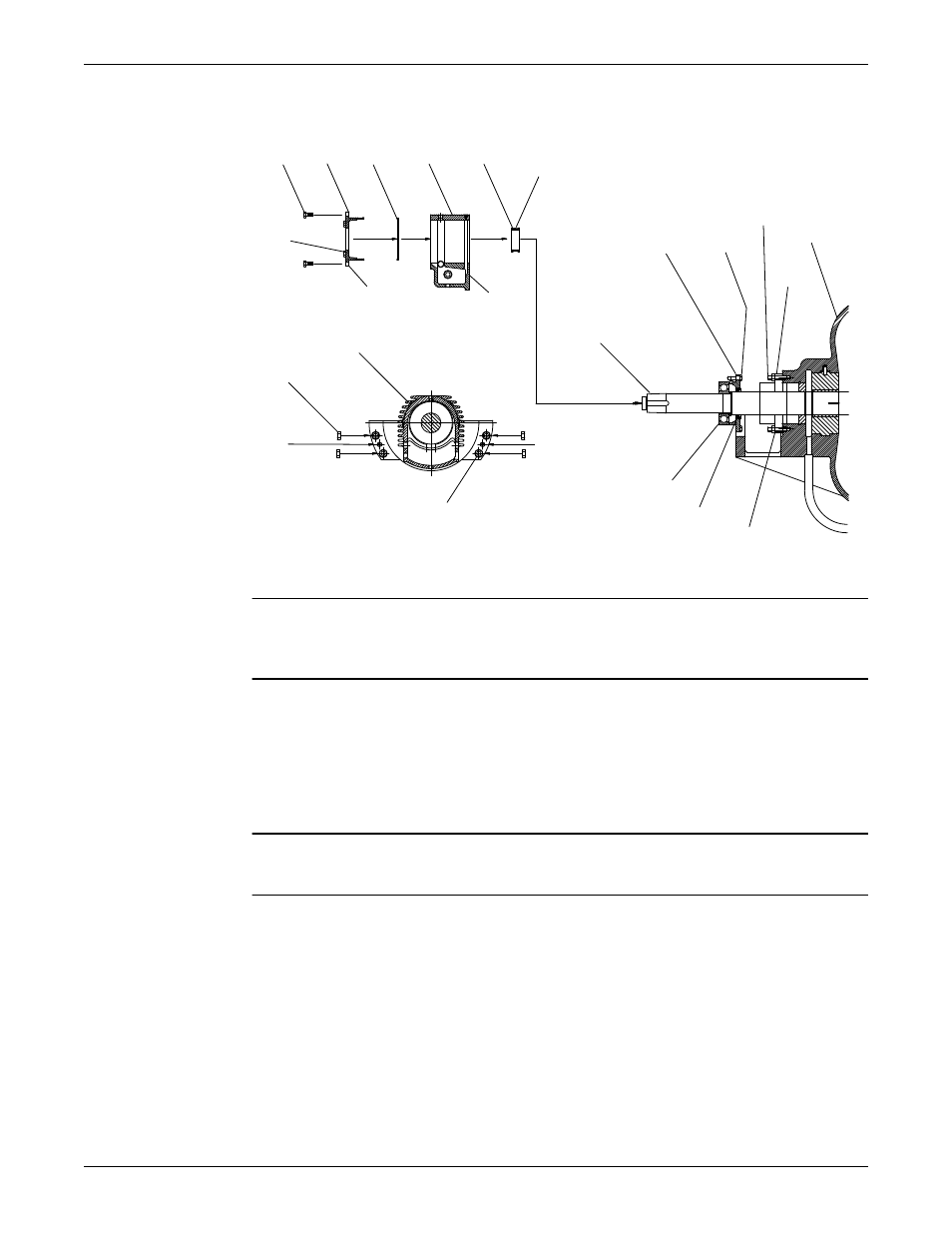

На всех насосах устанавливаются прокладки подшипника (217). Обратитесь к разделу по
монтажу вращающего элемента.
4. Установите втулку маслоудерживающего кольца (324) и затяните установочный винт (388L).
469J
469J
388L
324
134
114
160
371C
332A
360A
360A
134
427J
371T
122
160
371C
353
250
100
168
333A
355
5. Установите кожух подшипника (134).
Для правильной установки на вал кожух подшипника устанавливается на штифт в корпусе (100).
ПРИМЕЧАНИЕ:
Фланец кожуха подшипника должен без зазора прилегать к посадочному фланцу подшипника
(металл по металлу).
6. Установите маслоудерживающее кольцо (114).
7. Установите концевую крышку прокладки с наружной стороны (360A).
8. Соберите внешнее лабиринтное уплотнение (332A) на наружной крышке с радиальной
стороны (160):
a) Очистите концевую крышку растворителем.
b) Установите лабиринтное уплотнение (332A) на крышку отверстия (160).
c) Посадите на место уплотнение с помощью молотка.
ПРИМЕЧАНИЕ:
Обеспечьте нижнее («на 6 часов») положение и надлежащую посадку выбрасывающей части.
9. Установите концевую крышку (160). Затяните все винты концевой крышки (371C).
Техническое обслуживание (продолжение)
