*Общее указанное отклонение муфт и втулок крыльчатки

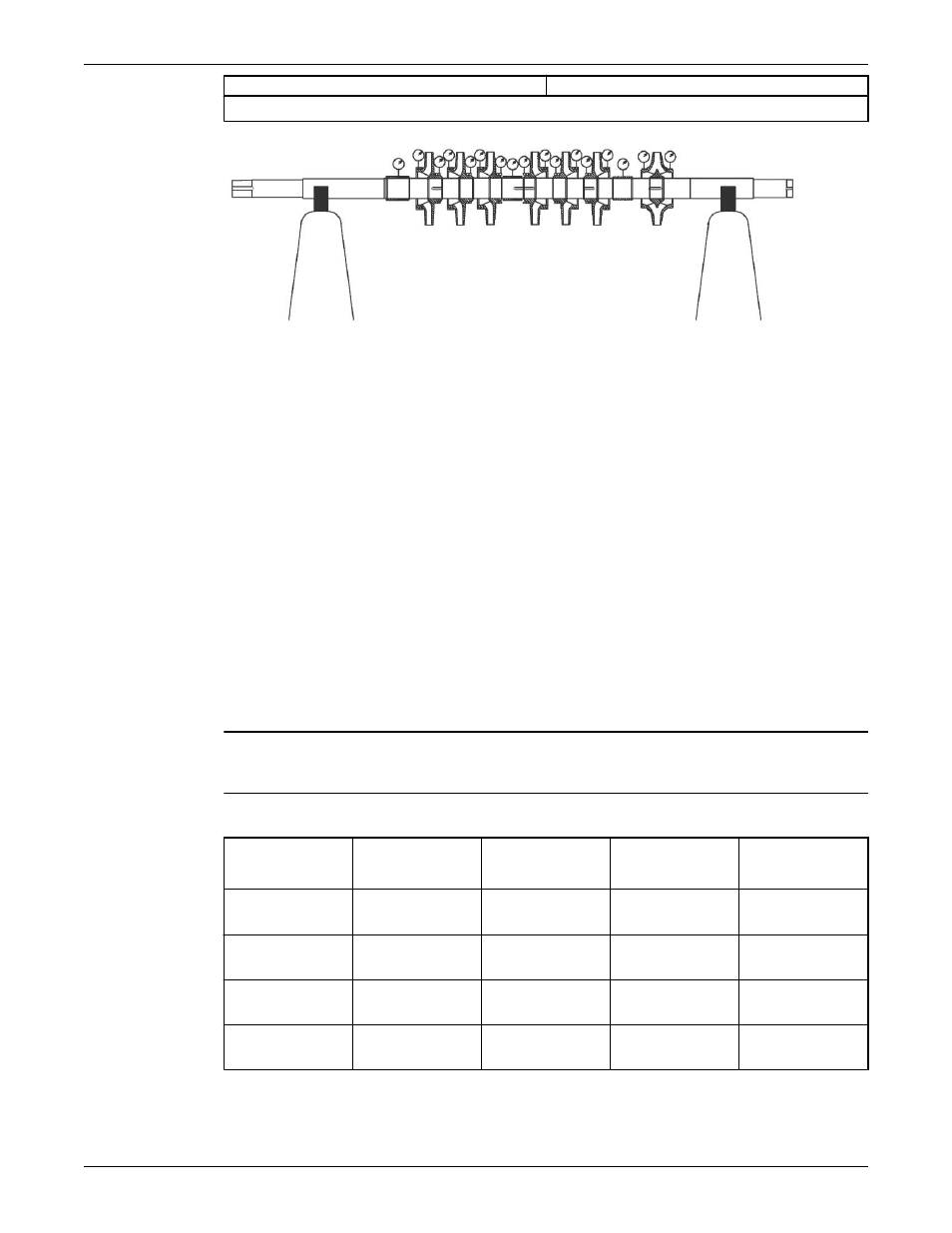

Рис. 10: Полностью собранный·ротор
Проверка подшипников
Состояние подшипников
Не допускается повторное использование подшипников. Состояние подшипников является
важным показателем эксплуатационных условий в опорной раме.
Контрольный список
При осмотре подшипников выполните следующие виды проверки.
• Выполните осмотр подшипников на предмет загрязнений и повреждений.
• Задокументируйте состояние смазочного масла и наличие осадка.
• Проверьте шариковые подшипники на предмет расшатанности, наличия шероховатостей или
шумов при вращении.
• При наличии повреждений подшипников определите их причины. Если причиной
повреждения не является обычный износ, устраните неполадку перед повторным вводом
насоса в эксплуатацию.
Сменные подшипники
Для замены должны использоваться подшипники, приведенные в данной таблице, или
эквивалентные.
ПРИМЕЧАНИЕ:
Упорные подшипники должны быть оснащены обоймами, выточенными из бронзы (фиксаторами).
Номера подшипников основаны на обозначениях SKF/MRC.
Табл. 2: Посадки шарикоподшипников модели 3600
Типоразмер
насоса
Радиальный
подшипник
Упорный
подшипник
Отверстие в
кожухе
подшипника
Обточка вала
3x4-8B
3x4-9 6311 7311/BEGAM 4.7244
4.7253 2.1664
2.1659
3x6-9
3x6-10 6312 7312/BEGAM 5.1181
5.1191 2.3631
2.3626
4x6-10 6313 7313/BEGAM 5.5118
5.5128 2.5597
2.5592
4x6-11
6x8-11 6314 7314/BEGAM 5.9055
5.9065 2.7565
2.7560
Техническое обслуживание (продолжение)
Model 3600, API 610 10th Edition (ISO 13709) Руководство по установке, эксплуатации и техобслуживанию 73
