В данной таблице указаны требования по зазорам между концевой крышкой упорного
подшипника и подшипником:
Тип подшипника
Зазор в дюймах (мм)
Шарик/шарик
0,005 – 0,010 (0,127 – 0,254)
Втулка/шарик
0,005 – 0,010 (0,127 – 0,254)
Втулка/сегментный подшипник Kingsbury
0,010 – 0,013 (0,254 – 0,330)

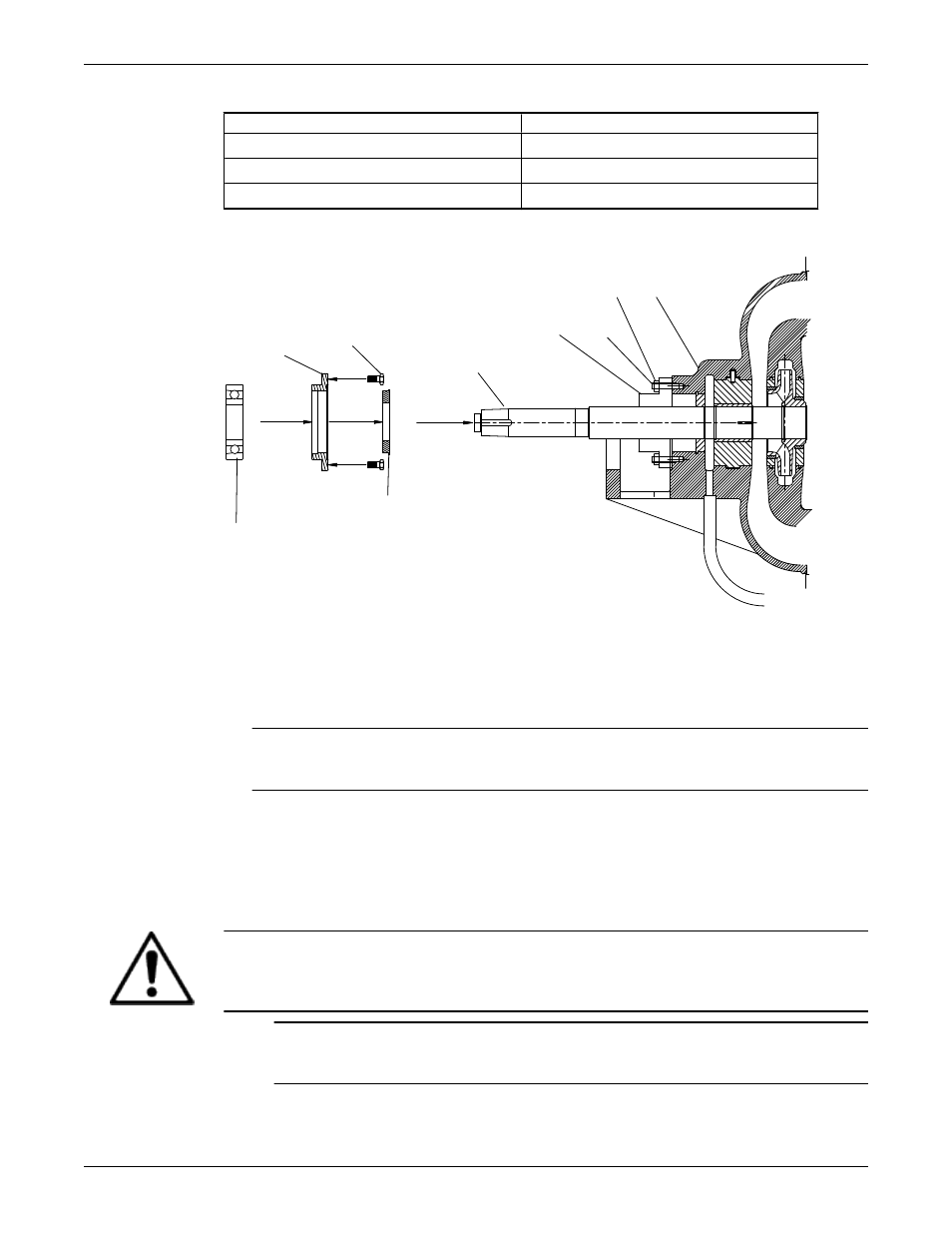

Сборка радиальной стороны (насосы с шарикоподшипником)
168
160
371C
333A
122
250
353
355 100
1. Соберите внутреннее лабиринтное уплотнение (333A) на внутренней крышке радиальной
стороны (160):
a) Очистите концевую крышку растворителем.
b) Установите лабиринтное уплотнение (333A) на крышку отверстия (160).
c) Посадите на место уплотнение с помощью молотка.
ПРИМЕЧАНИЕ:
Обеспечьте нижнее («на 6 часов») положение и надлежащую посадку выбрасывающей части.
2. Установите внутреннюю концевую крышку (160) и прокладку концевой крышки внутреннего
подшипника (360A) вал.
3. Установите радиальный подшипник (168) вал (122).
Подшипники имеют посадочный натяг.
a) Нагрейте подшипники с помощью индукционного нагревателя.
Индукционный нагреватель также размагничивает подшипники.
ОСТОРОЖНО:
При использовании нагревательного устройства для подшипников надевайте защитные перчатки.
Подшипники нагреваются и могут стать причиной травмы.
ПРИМЕЧАНИЕ:
Не используйте горелку и не прилагайте силу.
b) Нанесите на внутреннюю поверхность подшипников подходящее смазочное масло.
c) Установите подшипник с радиальной стороны (168) на вал (122).
Техническое обслуживание (продолжение)
