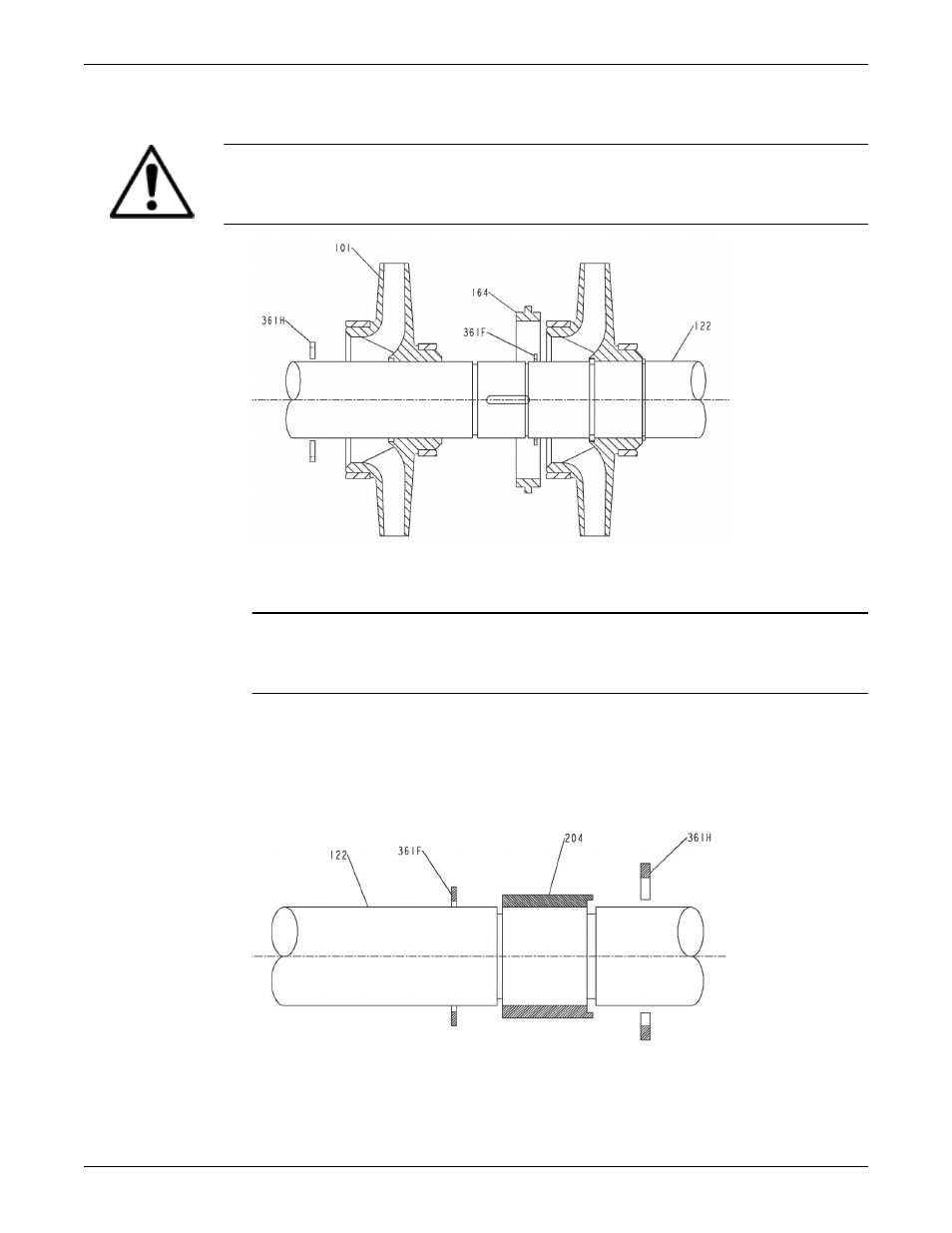

b) Переместите крыльчатку за канавку установочного кольца, поместите установочные кольца
(361H) на место и переместите крыльчатку обратно напротив установочного кольца.
c) Установите кольцо с защелкой (361F).
ОСТОРОЖНО:
Опасность ожогов Рабочее колесо нагревается до высокой температуры. При выполнении
операций с рабочим колесом надевайте защитные перчатки.
2. Установите центральную втулку (205). (Не применяется в насосах 6x8-13.)
3. Повторите пункт 1 для всех последующих крыльчаток, устанавливая кольца корпуса (164, 164A,
164B) на каждую предыдущую крыльчатку.
ПРИМЕЧАНИЕ:
Перед сбором следующего рабочего колеса·дождитесь, пока рабочее колесо·и вал остынут до
температуры окружающей среды.
4. На двухступенчатых всасывающих насосах перед сборкой первой ступени крыльчатки (101)
установите втулку диафрагмы (204).
a) Переместите втулку диафрагмы на вал за канавку установочного кольца, поместите
установочное кольцо (361H) на место и переместите втулку обратно напротив
установочного кольца.
b) Установите кольцо с защелкой (361F).
5. На насосах 6x8-13 установите втулку диафрагмы (204) напротив заплечика вала и установите
кольцо с защелкой (361).
Техническое обслуживание (продолжение)
