Данный индикатор измеряет нарушение параллельной соосности.
b) Другой индикатор (A) следует установить таким образом, чтобы шток индикатора
соприкасался с внутренним торцом полумуфты привода.
Данный индикатор измеряет нарушение угловой соосности.
P
A
Y X
2. Поверните полумуфту насоса (X), чтобы проверить соприкасание индикаторов с полумуфтой
привода (Y) и убедиться в отсутствии касания дна.
3. При необходимости отрегулируйте индикаторы.
Регулировка угловой соосности для вертикальной коррекции
1. Обнулите индикатор угловой соосности в верхнем центральном положении («на 12 часов»)
полумуфты привода (Y).
2. Поверните индикатор в нижнее центральное положение («на 6 часов»).
3. Запишите показание индикатора.
Если показания
индикатора...
То...
Отрицательный Половины муфты находятся снизу дальше друг от друга, чем сверху.
Выполните один из следующих шагов:
• Поднимите стойки привода со стороны вала путем добавления
регулировочных шайб.
• Опустите стойки привода со другой стороны путем извлечения
регулировочных шайб.
Положительный Половины муфты находятся снизу ближе друг к другу, чем сверху.
Выполните один из следующих шагов:
• Опустите стойки привода со стороны вала путем извлечения
регулировочных шайб.
• Поднимите стойки привода со другой стороны путем добавления
регулировочных шайб.
Y X
1
1. Регулировочные шайбы

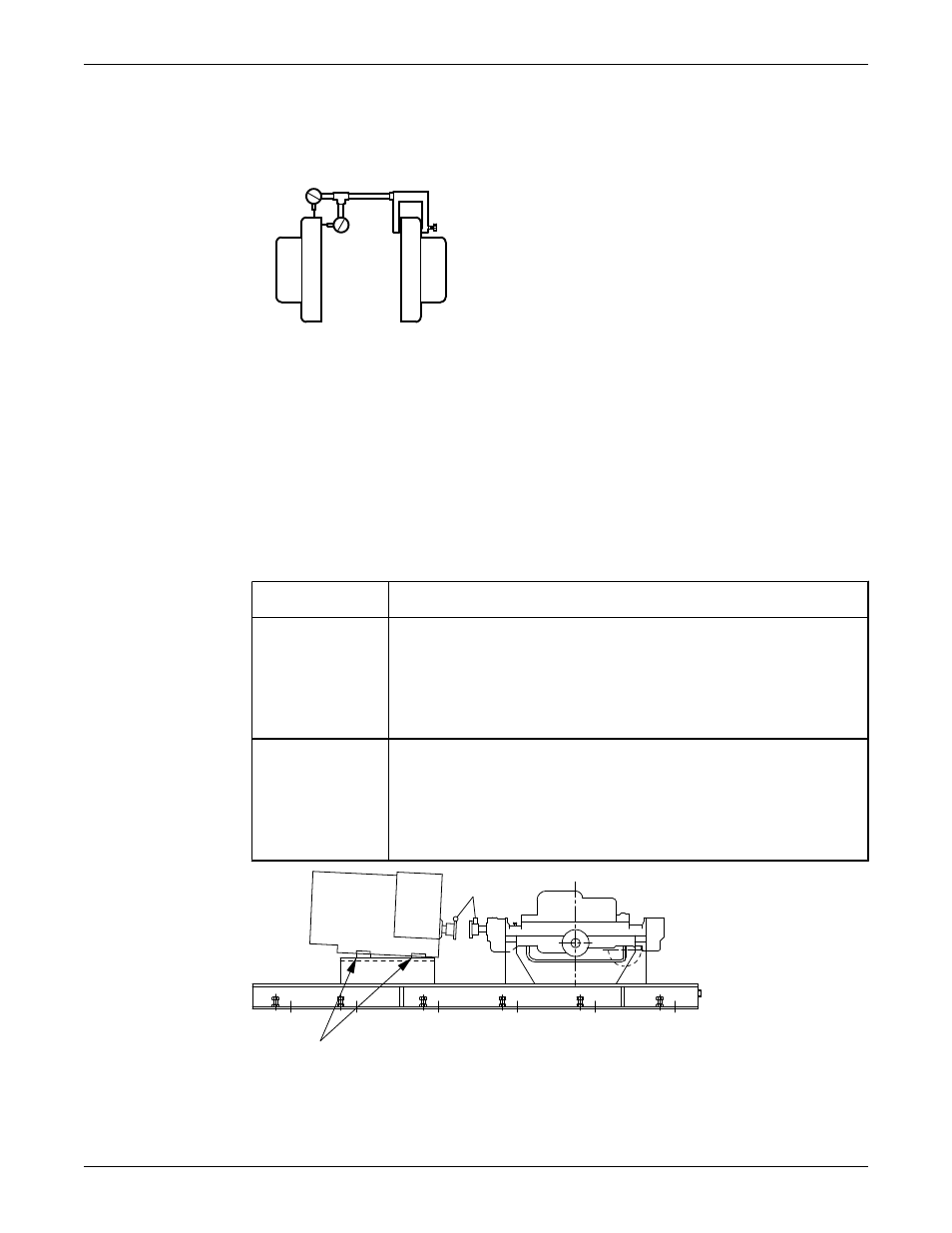

Рис. 6: Пример неправильной вертикальной соосности (вид сбоку)
4. Выполняйте приведенные выше действия до тех пор, пока не будут достигнуты допустимые
значения.
