Пример использования функции смещения:
Установка с постоянным давлением с требуемым значением 5 бар.
Датчик расхода соединяется также со входом смещения.
Параметр [0907] - Макс.сдвиг = 160 (максимальный диапазон датчика расхода = 16 м³/ч)
Требования системы 1:
Постоянное давление 5 бар с расходом в диапазоне от 5 м³/ч до 12 м³/ч.
Менее 5 м³/ч давление должно быть уменьшено с макс. пределом 2,5 бар с расходом 2 м³/ч.
Настройки:
Параметр [0910] - Уровень 1 = 50 = 5 м³/ч (первый передел с включенной функцией смещения)
Параметр [0912] - Смещение X1 = 20 = 2 м³/ч (постоянная точка, согласно требованиям)
Параметр [0913] - Смещение Y1 = 2,5 = 2,5 бар (макс. допустимое давление в соответствии с данным
расходом)
Требования системы 2:
Постоянное давление 5 бар с расходом в диапазоне от 5 м³/ч до 12 м³/ч.
Свыше 12 м³/ч давление увеличивается с макс. пределом 6,0 бар при макс. расходе 16 м³/ч.
Настройки:
Параметр [915] - Уровень 2 = 120 = 12 м³/ч (второй предел, где функция смещения включена)
Параметр [917] - Смещение X2 = 160 = 16 м³/ч (постоянная точка, согласно требованиям)
Параметр [918] - Смещение Y2 = 6 = 6 бар (требуемое давление в соответствии с данным расходом)

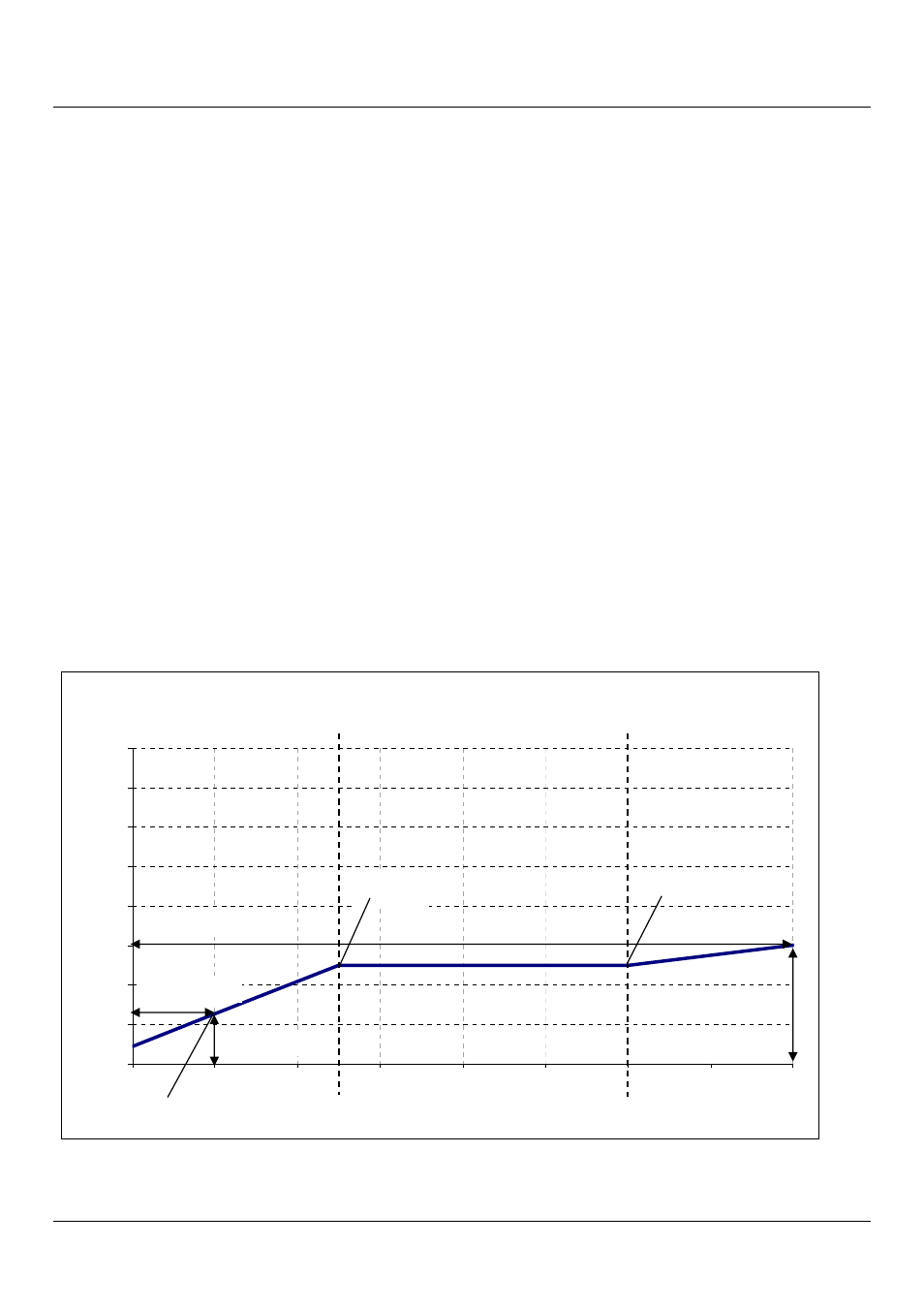

Required Value - Sollwertverlauf (Offseteinfluss)
0
2
4
6
8
10
12
14
16
0
20
40
60
80
100
120
140
160
Offse t
R
e
q
u
ir
e
d
/
S
o
ll
w
e
rt
2м³/ч
СДВИГ
Y1
СДВИГ
X1
СДВИГ
X2
СДВИГ
Y2
Level 1
Level 2
5м³/ч
12м³/ч
Требуемое значение
(влияние смещения)
Требу
ем
ое
смещение
Смещение
2
Уровень
1
Смещение
