17
6

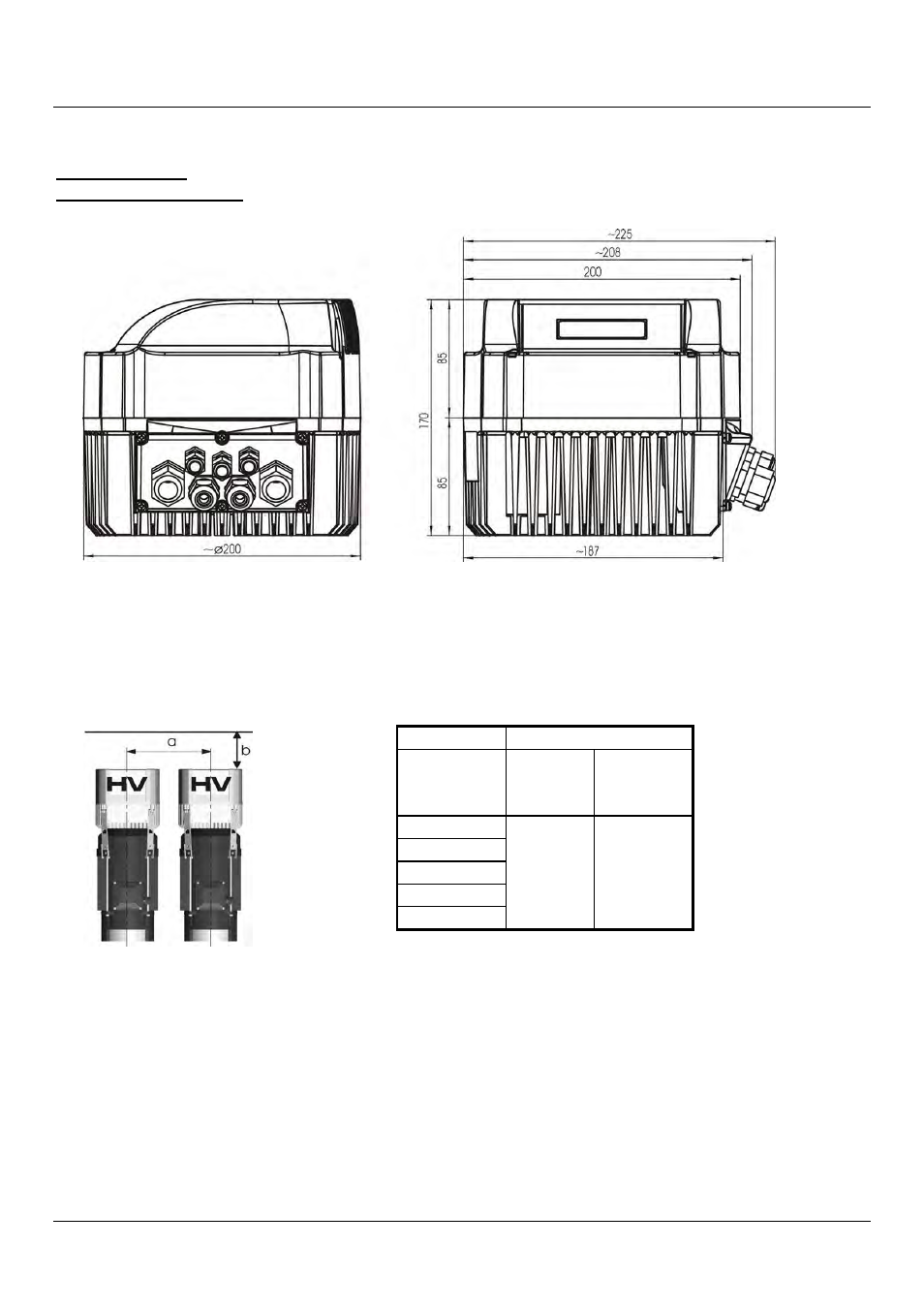

Размеры и вес
HV 2.015 / 2.022
HV 4.022 / 4.030 / 4.040
Все размеры в миллиметрах!
Рисунки не в масштабе!
У подъемных приспособлений должны быть
соответствующие размеры.
Тип
Вес [кг]
БАЗОВ
ЫЙ
МАСТЕР/
ОТДЕЛЬН
ЫЙ
HV 2.015
HV 2.022
HV 4.022
HV 4.030
HV 4.040
4,00 4,40
а… межцентровое расстояние между HYDROVAR не менее
300 [мм]
b… свободное пространство для обслуживания 300
[мм]
