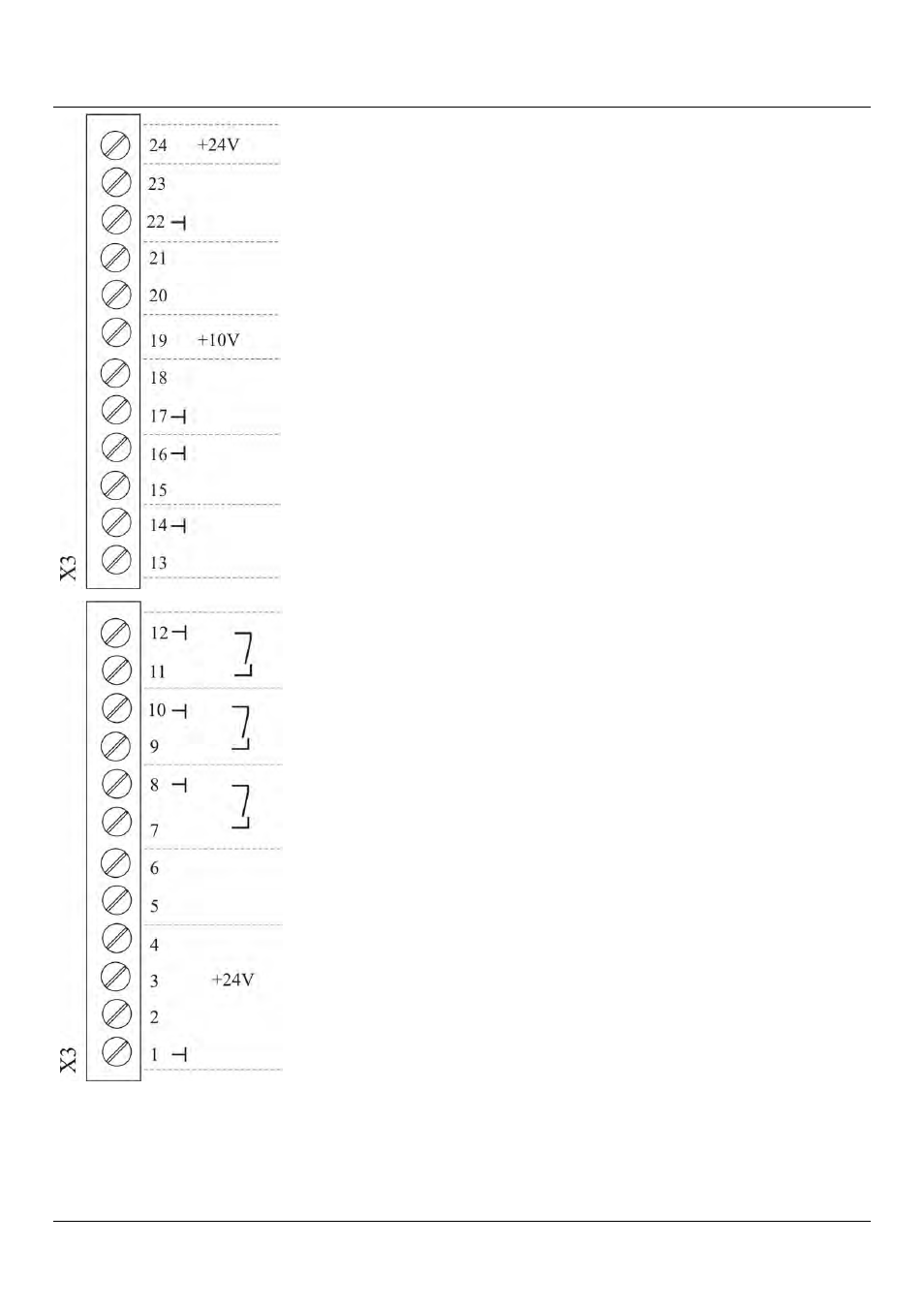

Дополнительное питание
** макс. 100 мА
Вход сигнала тока (требуемое значен. 2)
0-20 мА / 4-20 мА [Ri=50 Ом]
Для определения требуемого значения или смещения.
Аналоговый выход 2
4-20 мА
Аналоговый выход 1
0-10 В постоянного тока
Вход сигнала тока (требуемое знач. 1)
0-20 мА / 4-20 мА [Ri=50 Ом]
Для определения требуемого значения или смещения.
Вход сигнала напряжения (требуемое значение 2)
0-10 В постоянного тока
*ЦИФР 4
Для определения требуемого значения или смещения.
Вход сигнала напряжения (требуемое значение 1)
0-10 В постоянного тока
Для определения требуемого значения или смещения.
Недостаточный уровень воды
например, выключатели входного давления или уровня воды.
Настраиваемый цифровой вход
ЦИФР 1
например, для переключения между 2 требуемыми значениями или датчиками.
наружный ВКЛ./ВЫКЛ. (расцепитель)
Вход фактического значения напряжения датчика 1
0-10 В постоянного тока
*ЦИФР 2
Вход фактического значения напряжения датчика 2
0-10 В постоянного тока
*ЦИФР 3
Вход фактического значения тока датчика 2
0-20 мА / 4-20 мА
[Ri=50 Ом]
Питание датчика
** макс. 100 мА
Вход фактического значения тока датчика 1
0-20 мА / 4-20 мА
[Ri=50 Ом]
Заземление
*
Клеммы X3/5 и 6 могут служить входами фактического значения напряжения и даже цифровым входом, что не
требует дополнительной настройки. Цифровым входом может также служить вход сигнала напряжения на клемме
X3/15.
** X3/3
и X3/24 – 24 В пост. тока и
∑ макс. 100 мА
