3.2.3
Каскадное реле / Синхронизирование (исключается модель с ОДНИМ насосом)
В этом режиме возможно различные сочетания между БАЗОВОЙ моделью и МАСТЕР.
В целом каждый насос должен иметь блок HYDROVAR. Все блоки соединены через интерфейс
RS485 и ведут сообщение по стандартному протоколу MODBUS (9600 Бод, RTU, N81).
Для получения системы полного управления необходимо предусмотреть как минимум один
“Преобразователь-МАСТЕР ”, а для остальных насосов достаточно иметь “БАЗОВЫЙ
Преобразователь”.
Контроллер “Преобразователя-МАСТЕРА” постоянно ведет сообщение со всеми “БАЗОВЫМИ
преобразователями”. Все неисправности показаны на МАСТЕРЕ, с указанием даты и часа.
Все управление ведется посредством ”Преобразователя МАСТЕРА”, этот режим поддерживает
автоматическую смену насосов с постоянной скоростью, что гарантирует равномерность нагрузки и
износа.
Если плата управления Преобразователя МАСТЕРА неисправна, отдельные БАЗОВЫЕ
преобразователи могут включаться вручную при помощи наружного выключателя (ручная работа),
гарантируя работу установки в аварийном режиме.

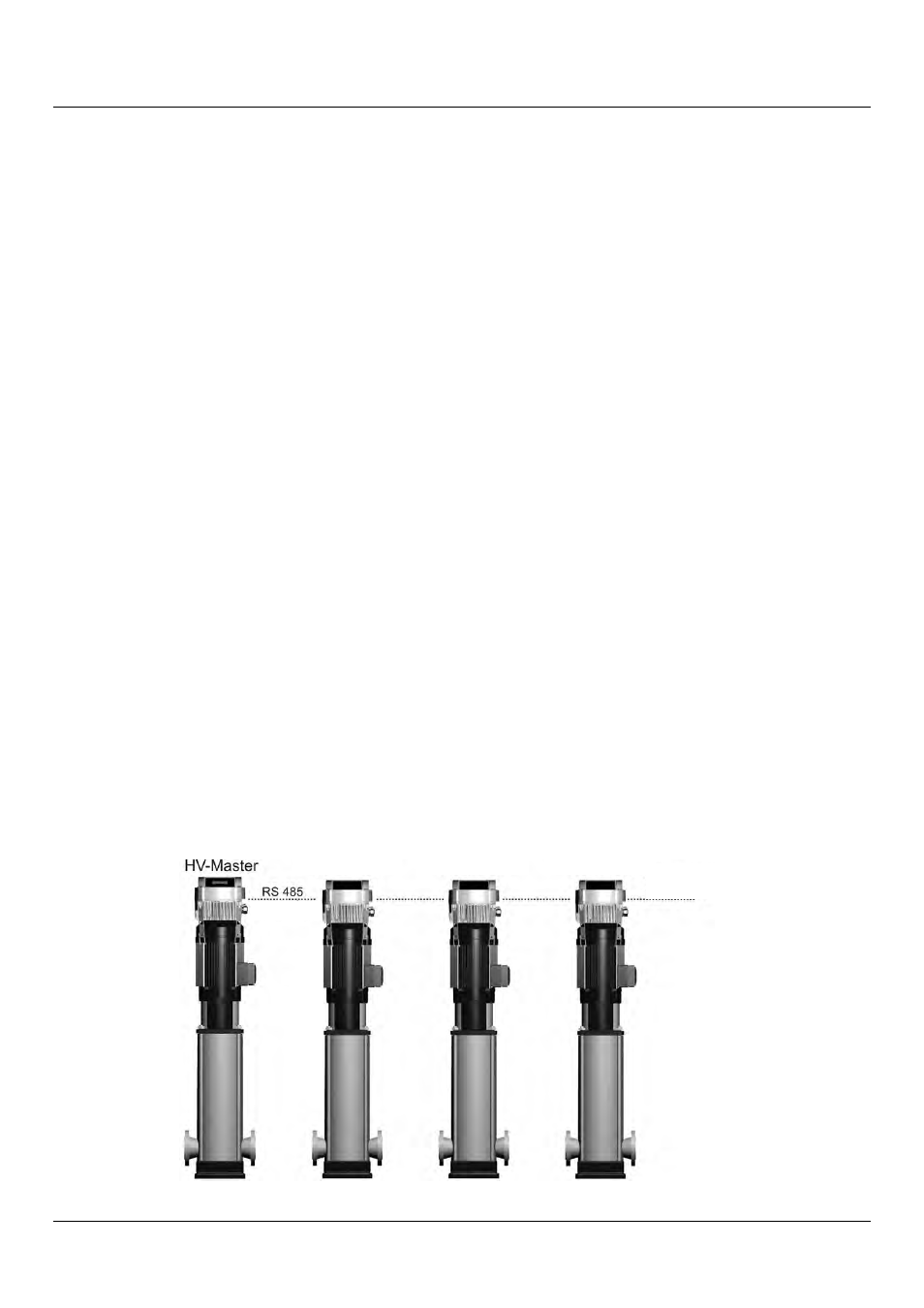

Пример конфигурации
Каждый насос установки (до 8 насосов) оборудован блоком HYDROVAR (как минимум один в
качестве Преобразователя МАСТЕРА и прочие в качестве БАЗОВЫХ преобразователей). Все блоки
соединены между собой через последовательный интерфейс (RS485).
Сочетание различных блоков HYDROVAR в установке с несколькими насосами зависит от
требований самой установки (то есть у установки с 6 насосами, например, в целях безопасности
можно применять 2 Преобразователя МАСТЕРА и 4 БАЗОВЫХ преобразователя без платы
управления, но не исключаются и другие типы конфигурации).
Минимальные требования: 1 Преобразователь МАСТЕР и прочие насосы, оборудованные
БАЗОВЫМИ преобразователями
соединения
HV-базовый
HV- базовый
HV- базовый
Расширение до
8 насосов
