Инструкция по эксплуатации Xylem HYDROVAR HV 4.150 / 4.185 / 4.220
Страница 48
48

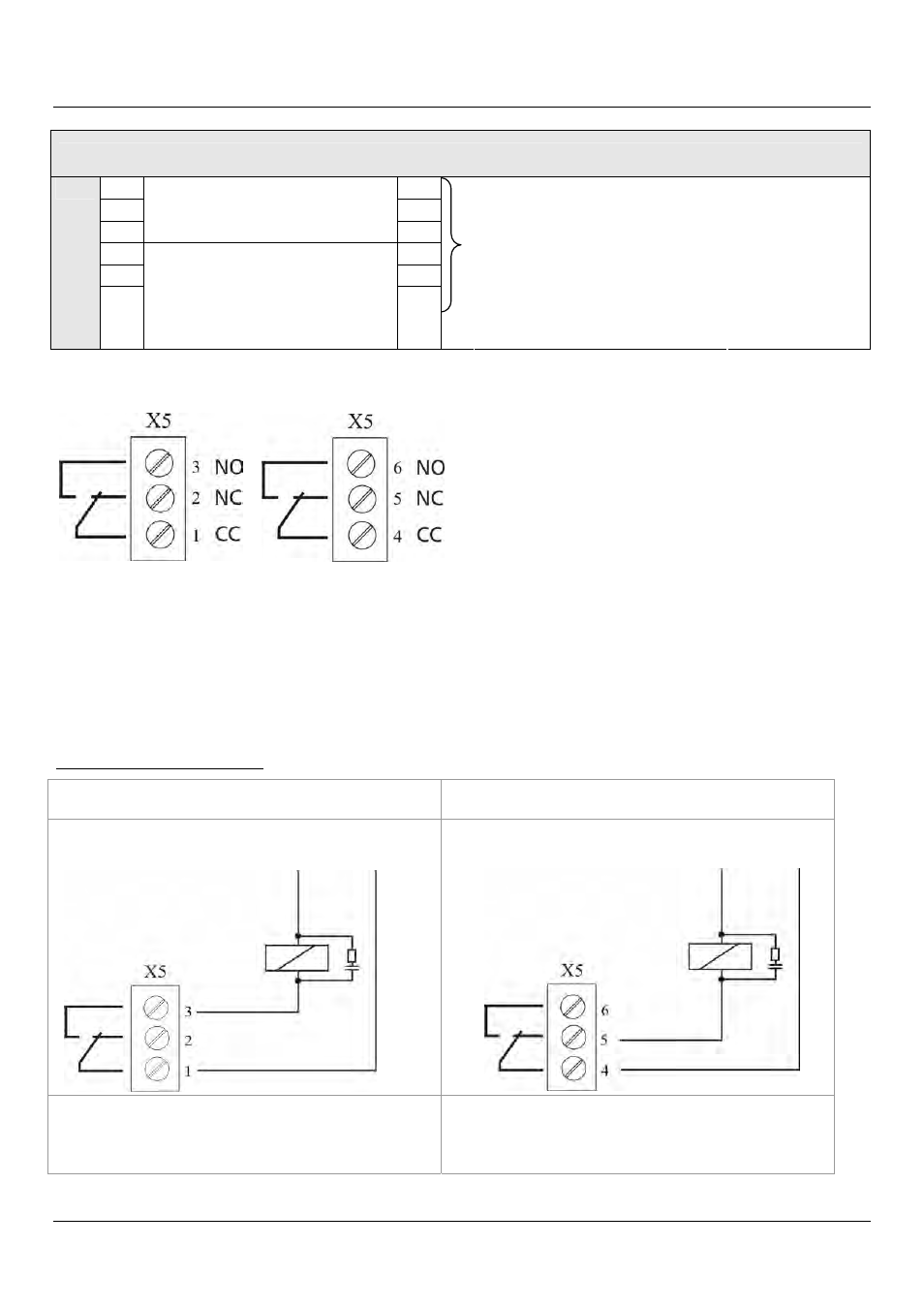

X5 Реле состояния
1
CC
2
NC
3
Реле состояния
1
NO
4
CC
5
NC
X5/
6
Реле состояния
2
NO
[Макс. 250 В перем. тока]
[Макс. 220 В пост. тока]
[Макс. 30 В пост. тока]
[0,25 A]
[0,25 A]
[2 A]
Реле состояния 1
Реле состояния 2
Примечание:
Когда используются контакты реле для
включения внешнего реле, необходим
соответствующий ограничитель
сверхнапряжения типа RC или варистор для
предотвращения помех во время
переключения реле!
Можно использовать оба реле состояния платы управления, в зависимости от программируемой
конфигурации.
Заводская настройка: два реле используются в качестве реле состояния насоса, в зависимости от
сигнала неисправности.
Данное применение следует смотреть в примере подключения, приведенном ниже.
(программирование следует смотреть в параметрах КОНФ РЕЛ 1 [0715] и КОНФ РЕЛ 2 [0720]).
Примеры подключения:
Сигнал работы насоса
Сигнал сбоя
X5/1 и 3 замкнуты:
- сообщение о работе насоса
X5/4 и 5 замкнуты:
- при наличии сбоя/ошибки
Внеш. 250 В перем. тока / 220 В пост. тока
Внеш. 250 перем. тока / 220 В пост. тока
