9.4.5
Блок управления
Конфигурация оборудования HYDROVAR позволяет выбирать между двумя платами управления.
В целом, блок управления преобразователя-МАСТЕРА HYDROVAR состоит из платы управления
и дополнительных плат, подключаемых к разъемам на плате управления. Эта конфигурация
поддерживает все специальные функции программного обеспечения и приобретаемые отдельно
платы.
Вторая поставляемая плата управления для ОТДЕЛЬНОГО преобразователя HYDROVAR
предназначена только для работы с ОДНИМ насосом. Кроме того, эта плата управления не
поддерживает дополнительные платы и работает лишь с минимально необходимыми параметрами
программного обеспечения для применения с ОТДЕЛЬНЫМ насосом.
9.4.5.1

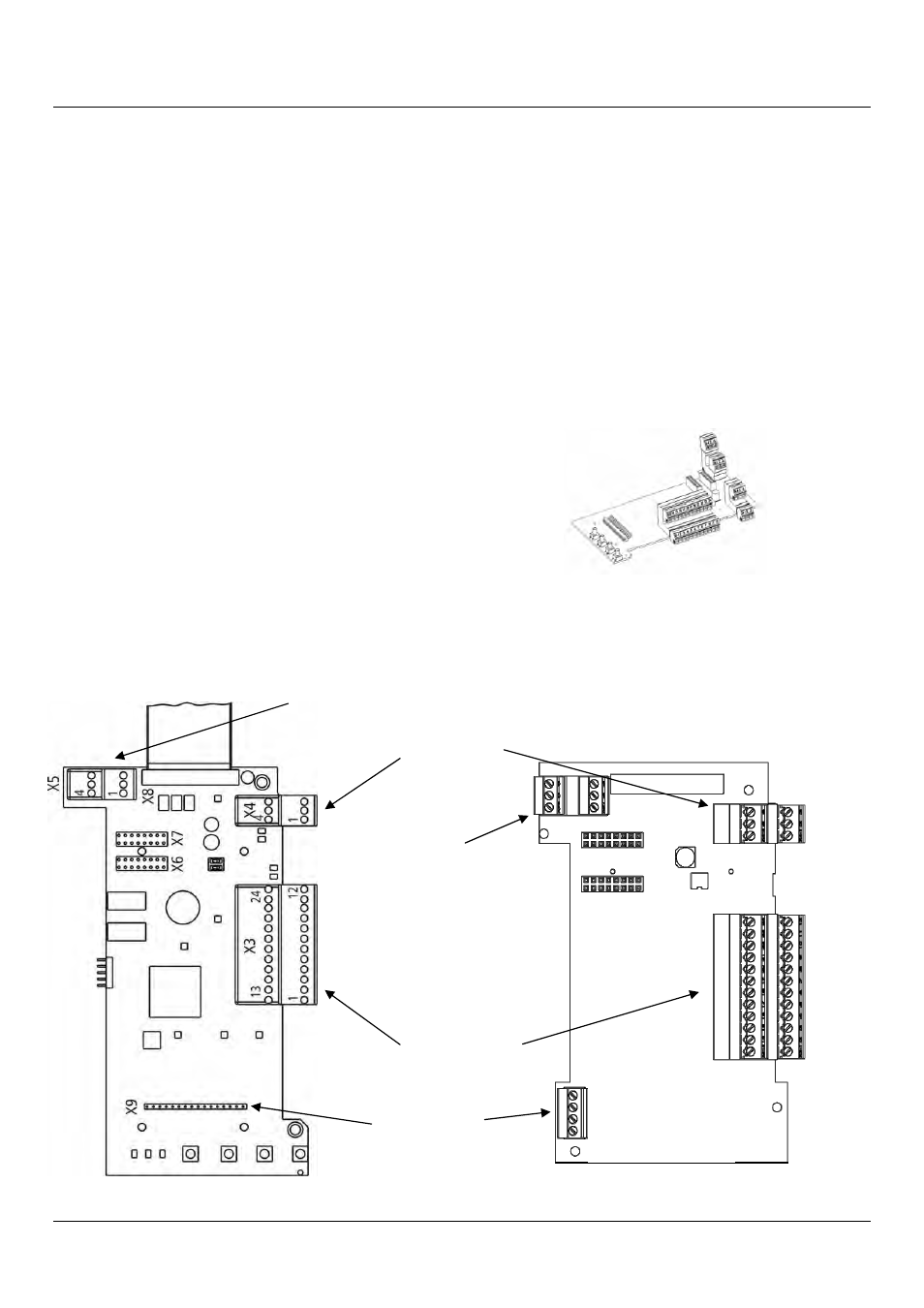

Плата управления – преобразователь МАСТЕР HYDROVAR
Плата управления подключается к клемме X8 на блоке
питания с помощью плоского кабеля.
• Дисплей подключается к клемме X9
Дисплей может быть установлен в нормальном
положении (0°) или в перевернутом положении (180°) –
для HV2.015-4.110
• Соединительные клеммы X6 и X7 можно использовать при наличии дополнительных
плат. Например: дополнительную плату реле можно подключить к разъему X6 на плате
управления.
X8
X4- Клеммы RS485
X3- I/O аналоговый/цифровой
X5- Реле состояния
X5- Реле состояния
X9 –
Соединение
дисплея
+24В
заземление
SIO –
SIO +
X5
X4
X3
X9
X6
X7
