9.4.3.2
Адресация
При работе в режиме каскадного последовательного соединения в системе с несколькими насосами,
в которой используется несколько преобразователей-МАСТЕРОВ или к преобразователям-
МАСТЕРАМ добавлены БАЗОВЫЕ преобразователи, для обеспечения правильного
функционирования этой системы необходимо установить правильный адрес.
Преобразователь МАСТЕР – необходимые адреса преобразователя-МАСТЕРА устанавливаются в
программном обеспечении HYDROVAR. Таким образом, показанный ниже DIP-переключатель на
блоке питания всех преобразователей-МАСТЕРОВ необходимо установить в положение адреса 1
(установка по умолчанию).
БАЗОВЫЙ преобразователь (не используется обычно для HV 4.150-4.220)
– при использовании
БАЗОВОГО преобразователя в системе с несколькими насосами необходимо установить DIP-
переключатели на блоке питания соответствующим образом, чтобы каждый преобразователь в
группе насосов имел свой адрес. (Учитывайте адреса, зарезервированные для преобразователей-
МАСТЕРОВ).
Пример:
Система с несколькими насосами с 3 преобразователями-МАСТЕРАМИ и 4 БАЗОВЫМИ
преобразователями
• Установите адреса 1-3 для преобразователей-МАСТЕРОВ в программном обеспечении
(См. подменю КОНФ. ИНВЕРТЕР [0200] или подменю ИНТЕРФЕЙС RS485 [1200]),
• Установите адрес 4-7 для базовых преобразователей с помощью DIP-переключателя
Предварительно установленный адрес также определяет последовательность работы насосов.
Установка правильного адреса:
o
Перед снятием верхней крышки HYDROVAR нужно отключить от сети питания минимум
на 5 минут (открутите четыре крепежных винта)!
o
Найдите DIP-переключатель, находящийся на блоке питания (см. рисунок на следующей
странице!)
o
Установите необходимый адрес для каждого преобразователя
Пример: Адрес 4->
Для переключателя 1 установлено положение ВЫКЛ
Для переключателей 2 и 3 установлено положение ВКЛ
o
Установите крышку на HYDROVAR и затяните четыре крепежных винта
o
Подключите HYDROVAR к сети питания

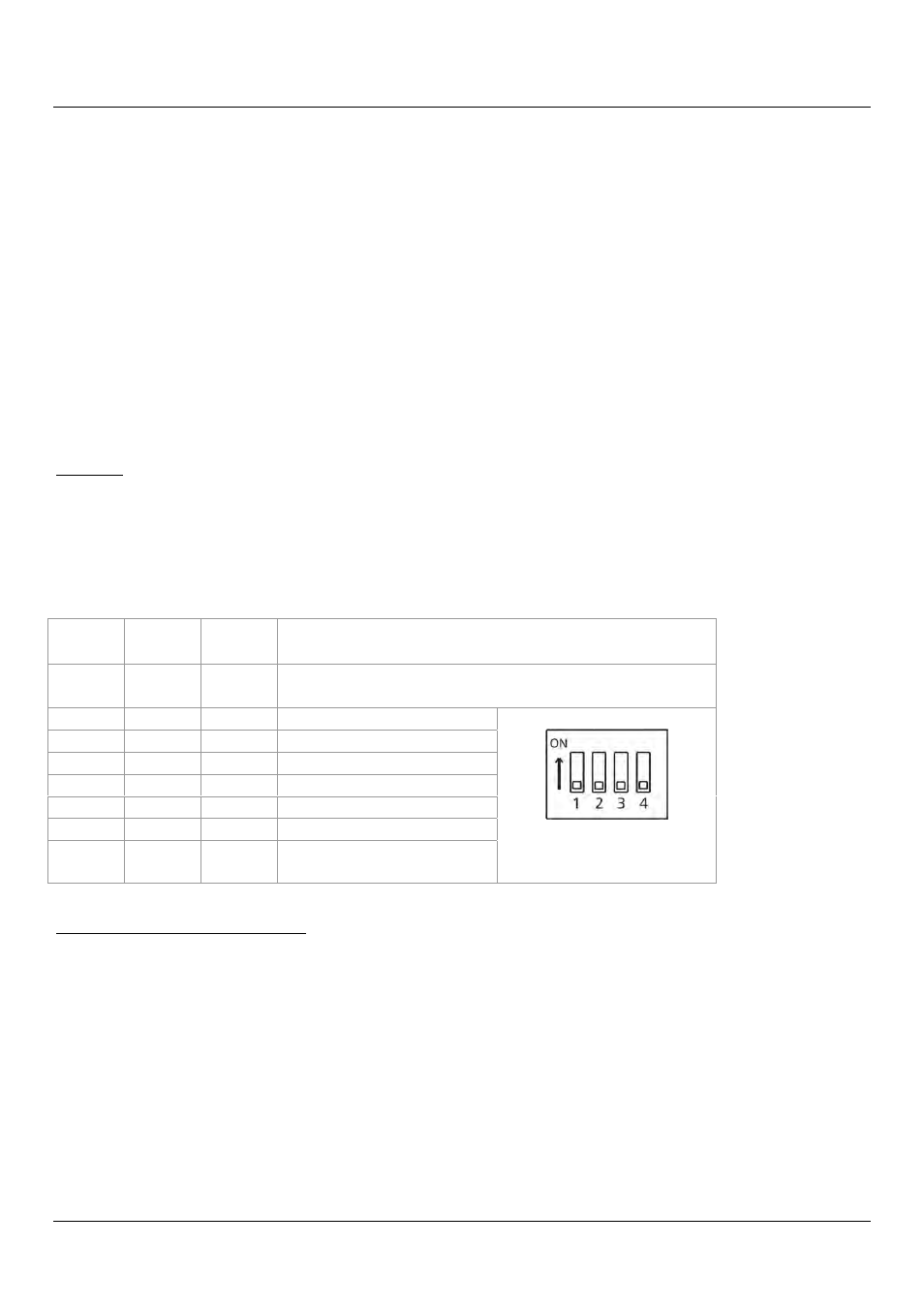

Выклю
чатель 1
Выклю
чатель 2
Выклю
чатель 3
Адрес
ВЫКЛ.
ВЫКЛ.
ВЫКЛ.
Адрес 1 (установка по умолчанию)
(установка для использования с платой управления)
ВЫКЛ. ВЫКЛ.
ВКЛ.
Адрес 2
ВЫКЛ.
ВКЛ.
ВЫКЛ. Адрес 3
ВЫКЛ.
ВКЛ.
ВКЛ.
Адрес 4
ВКЛ.
ВЫКЛ. ВЫКЛ. Адрес 5
ВКЛ.
ВЫКЛ.
ВКЛ.
Адрес 6
ВКЛ.
ВКЛ.
ВЫКЛ. Адрес 7
ВКЛ.
ВКЛ.
ВКЛ.
Адрес 8
Выключатель 4 не
используется!
