Если блок питания HYDROVAR служит базовым преобразователем, для обеспечения безопасной
работы его и двигателя подключите к нему термореле двигателя или PTC. Дополнительно, этот
импульс может использоваться в качестве внешнего сигнала ВКЛ./ВЫКЛ., в том случае, если
HYDROVAR используется в качестве БАЗОВОГО Преобразователя. Они подключаются к клеммам
X1/PTC последовательно и останавливают HYDROVAR в случае сбоя! (К этим клеммам можно
также подключать выключатель, который отключит систему при недостаточном уровне воды, и
прочие защитные устройства!). Если в конфигурации с преобразователем-мастером защитные
устройства не подключены или подключены к плате управления, для пуска HYDROVAR замкните
накоротко клеммы X1/PTC, в противном случае HYDROVAR не сможет включиться автоматически.
9.4.3.1
Только ХОД
Клеммы X1/SL запускают БАЗОВЫЙ преобразователь (в системе с несколькими насосами) в двух
случаях: когда обрывается связь с преобразователем-МАСТЕРОМ или сам преобразователь-
МАСТЕР выходит из строя и когда БАЗОВЫЙ преобразователь служит плавным пускателем.
• Когда клемма X1/SL разомкнута, HYDROVAR работает в обычном режиме. Таким образом,
БАЗОВЫЙ преобразователь включается только по команде пуска от преобразователя-МАСТЕРА
через последовательный интерфейс RS485.
• Когда клемма X1/SL замкнута, HYDROVAR включается согласно установкам МАКС. ЧАСТ.
(постоянная скорость) [0245], линейным изменениям 1 и 2 и даже быстрым линейным изменениям
Fмин A и Fмин D. (Клемма X1/PTC также должна быть замкнута — все внешние подключенные
защитные устройства по-прежнему работают).
Всегда возможен пуск вручную, даже если HYDROVAR оборудован платой управления. Так, если
соображения безопасности требуют включения БАЗОВЫХ преобразователей в случае сбоя
преобразователей-МАСТЕРОВ, к этой клемме можно подключить выключатель АВТО/РУЧН.

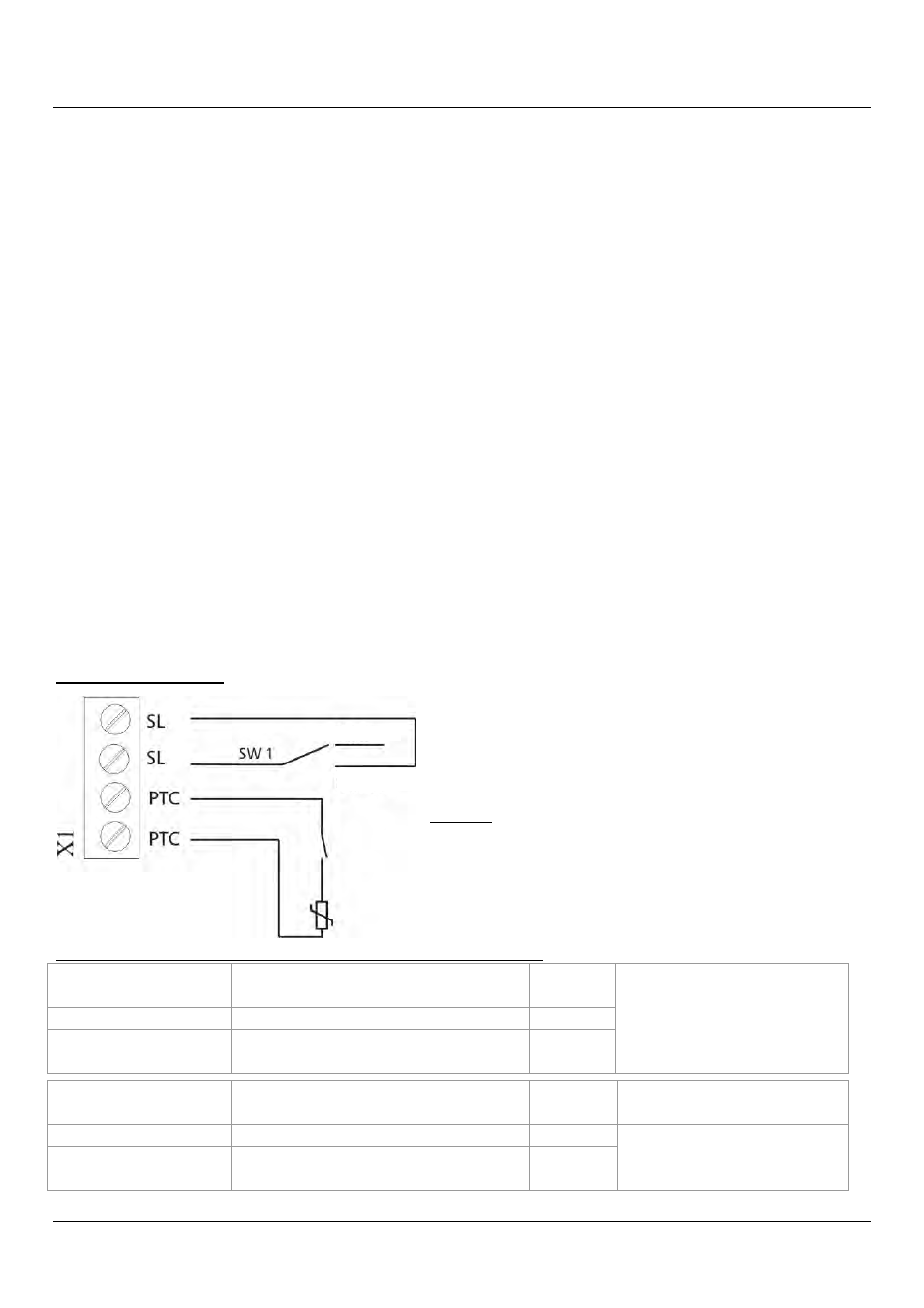

Пример соединения
Внешний выключатель для включения
ТОЛЬКО ХОД
Пример
Внешний расцепитель или
Переключатель, срабатывающий при
недостаточном уровне воды,
PTC или термовыключатель
(установлен в клеммной коробке двигателя)
Рекомендуемые подключения внешних защитных устройств:
БАЗОВЫЙ
преобразователь:
PTC или термореле X1/PTC
Внешний расцепитель X1/PTC
Переключатель, срабатывающий
при недостаточном уровне воды
X1/PTC
Устанавливается на блоке
питания
Преобразователь-
МАСТЕР:
PTC или термореле X1/PTC
Устанавливается на блоке
питания
Внешний расцепитель X3/7-8
Переключатель, срабатывающий
при недостаточном уровне воды
X3/11-12
Устанавливается на плате
управления
Автоматический
Ручной
