Инструкция по эксплуатации Xylem HYDROVAR HV 4.150 / 4.185 / 4.220
Страница 33
33

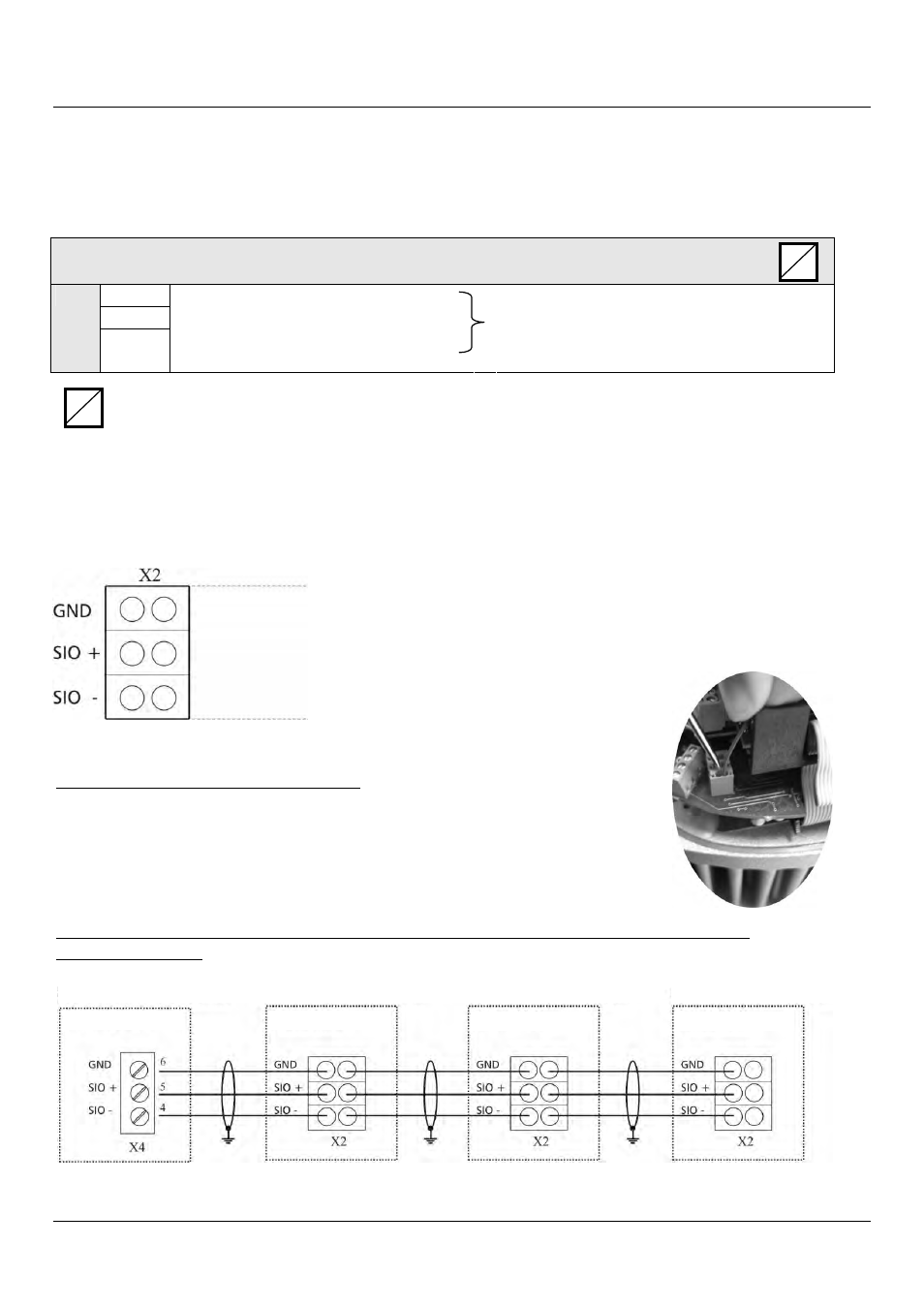

Если HYDROVAR служит БАЗОВЫМ преобразователем в системе с несколькими насосами, для
соединения с другими устройствами HYDROVAR в системе используется внутренний
последовательный интерфейс RS-485 на блоке питания. (Внимание: в конфигурации с ОТДЕЛЬНЫМ
преобразователем внутренний интерфейс не используется!)
интерфейс X2 RS485 – Блок питания
SIO -
Внутренний интерфейс SIO: SIO -
SIO +
Внутренний интерфейс SIO: SIO +
X2/
заземл
ение
«Заземление», заземление
электроники
Внутренний интерфейс
для систем с несколькими насосами
……. Параметр не доступен для ОТДЕЛЬНОГО Преобразователя HYDROVAR
Внутренний интерфейс RS-485 блока питания может переключаться между максимум 8
HYDROVAR в системе с несколькими насосами (требуется хотя бы 1 преобразователь-МАСТЕР). К
интерфейсу RS-485 через клеммы X2/1-3 на блоке питания можно подключить два устройства
HYDROVAR. Кроме того, можно использовать клеммы X4/4-6 на плате управления.
Внутренний интерфейс RS485
Механическое соединение терминала:
- Используйте рекомендуемый тип кабеля (см. главу 9.3)
- Зачистите конец используемого провода (приблизительно 5…6 мм)
- Нажмите на оранжевые клинышки маленькой отверткой
- Вставьте зачищенный провод
- Выньте отвертку, чтобы зажать провод
- Для снятия нажмите на оранжевые клинышки и выньте провод!
Пример соединения с помощью одного преобразователя-МАСТЕРА и трех БАЗОВЫХ
преобразователей:
S
S
Преобразователь Мастер
Базовый преобразователь
Базовый преобразователь Базовый преобразователь
Плата управления
Блок питания
Блок питания
Блок питания
