Привод: (только для работы с ОДНИМ насосом!)
Режим привода следует использовать при подключении внешнего сигнала скорости и использовании
HYDROVAR в качестве стандартного преобразователя частоты.
В этом случае внутренний контроллер выключается и HYDROVAR не управляет установленным
значением, но отвечает за работу подключенного двигателя на частоте, пропорциональной входному
сигналу, соединенному с аналоговыми входами или задается прямо на самом HYDROVAR:
X3/13: вход сигнала напряжения (требуемое знач. 1)
0 – 10 В 0 - МАКС. ЧАСТ. [0245]
X3/15: вход сигнала напряжения (требуемое знач. 2)
0 – 10 В 0 - МАКС. ЧАСТ. [0245]
X3/18: вход сигнала тока (требуемое знач. 1)
4-20 мА 0 - МАКС. ЧАСТ. [0245]
0-20
мА
0 - МАКС. ЧАСТ. [0245]
X3/23: вход сигнала тока (требуемое знач. 2)
4-20 мА 0 - МАКС. ЧАСТ. [0245]
0-20
мА
0 - МАКС. ЧАСТ. [0245]
• Ручное переключение между аналоговыми входами осуществляется с помощью соответствующих
цифровых входов.
• Частота изменяется по запрограммированным линейным изменениям 1 (ускорение) и 2
(замедление). По-прежнему работает функция тепловой защиты и внешний выключатель
ВКЛ./ВЫКЛ.
• По-прежнему работают функции «внешний выключатель» ВКЛ./ВЫКЛ., «перегрев двигателя»,
«недостаточный уровень воды» и все другие функции внутренней защиты.
Режим «привод» также позволяет работать с заранее выбранной частотой, управляя HYDROVAR
вручную
.
В подменю ТРЕБУЕМЫЕ ЗНАЧЕНИЯ [0800] можно установить две различные частоты.
Переключение этих частот производится с помощью параметра ПЕР ТР ЗН [0815].

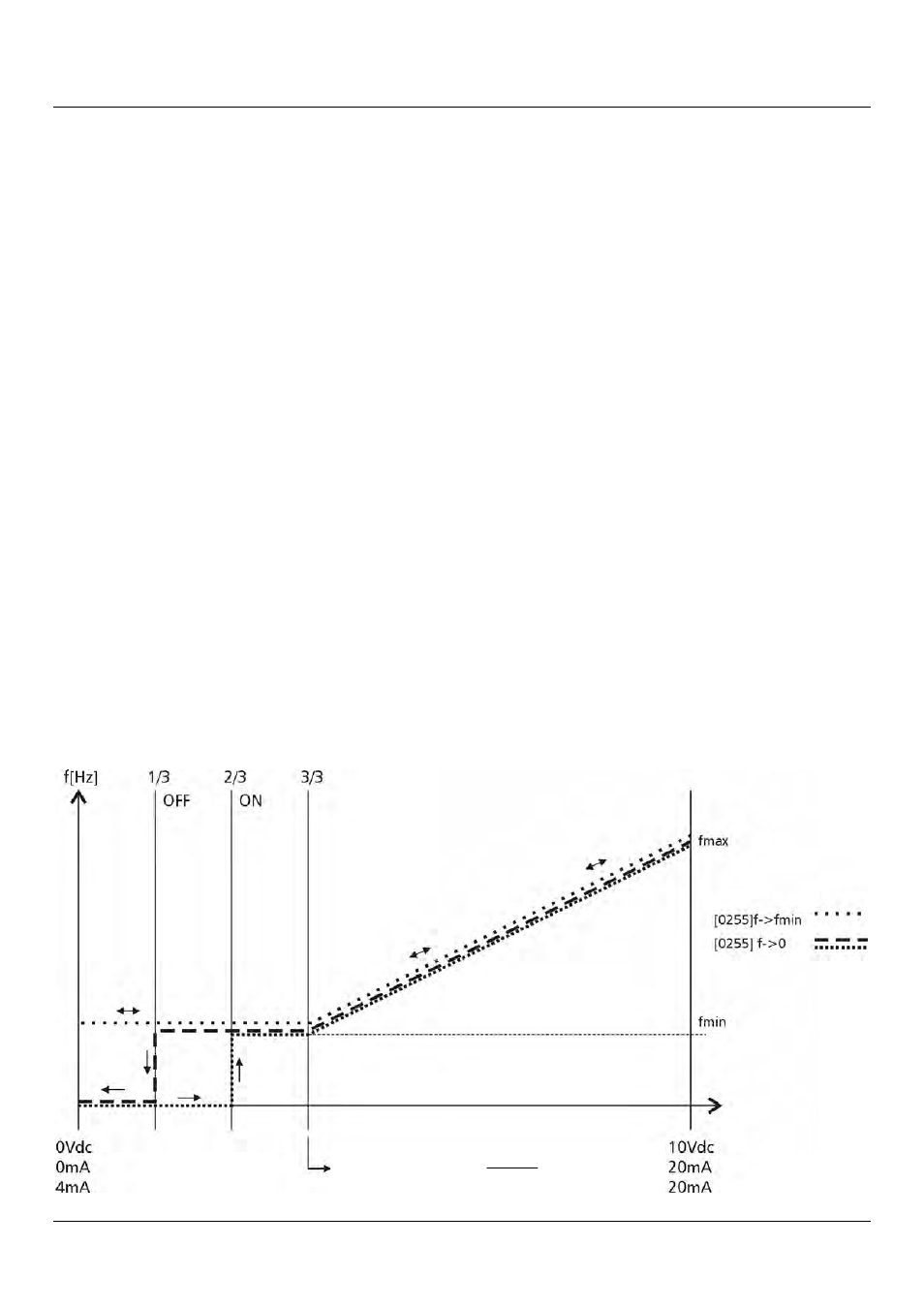

range of control
ка
нулеваяточ
max
min
*
+
=
f
f
лов
Гаммасигна
Гамма управления
