28
9.4
Проводка и подключение

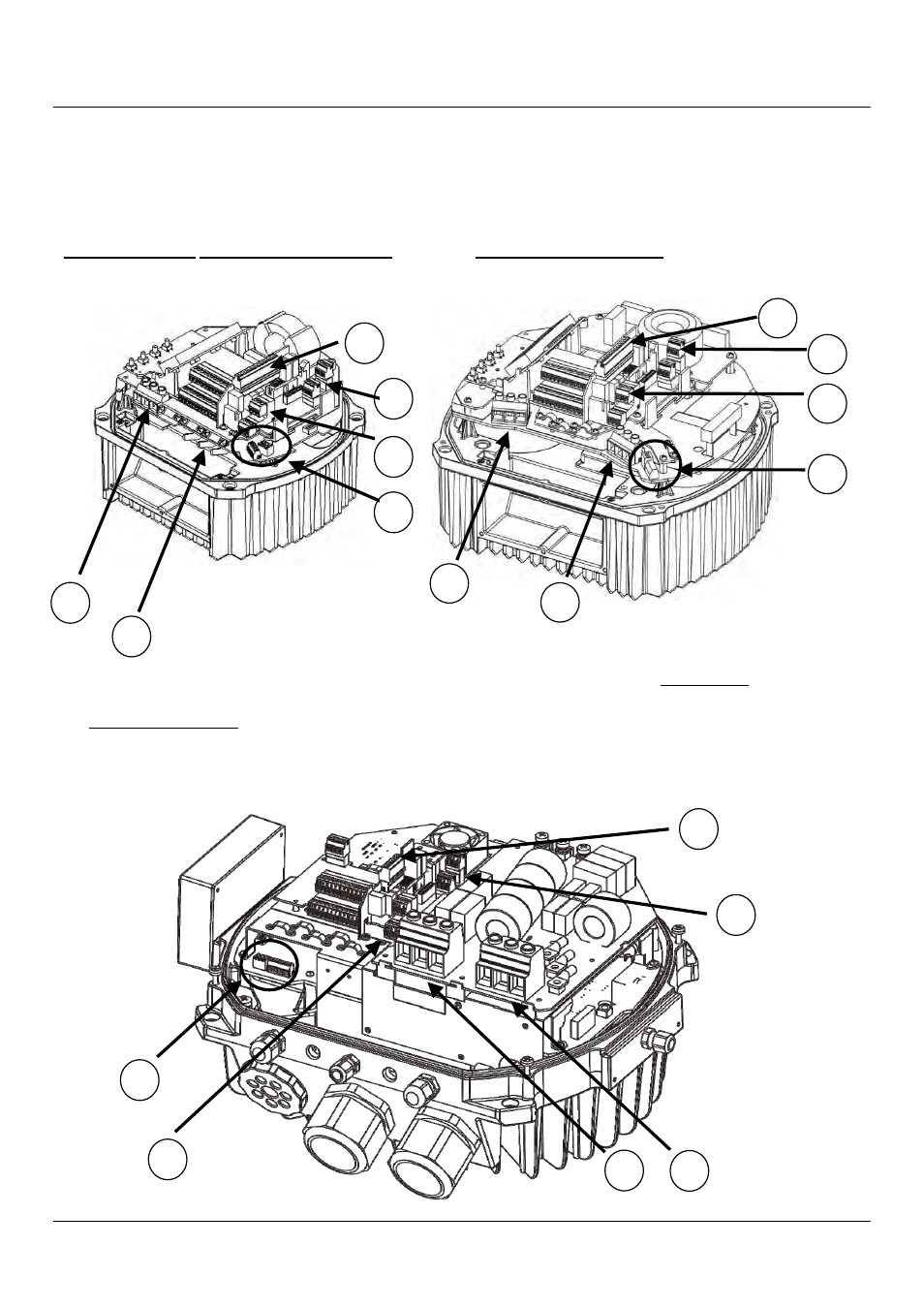

Открутите винты, крепящие верхнюю крышку HYDROVAR.
Поднимите верхнюю крышку. Будут видны следующие компоненты преобразователя-
МАСТЕРА/ОТДЕЛЬНОГО преобразователя HYDROVAR:
HV 2.015 / 2.022 HV 4.022 / 4.030 / 4.040 HV 4.055 / 4.075 / 4.110
(A) Электропитание (B)
Соединения двигателя
(C) Клеммник:
- ПУСК/СТОП_PTC
(D) Интерфейс RS-485 (E) Реле состояния
- ТОЛЬКО ХОД
- интерфейс пользователя - Интерфейс RS-485
- внутренний интерфейс (F) Дополнительная плата реле
F
D
E
C
A
B
A
B
F
E
D
C
A
B
D
C
F
E
