Инструкция по эксплуатации Xylem HYDROVAR HV 4.150 / 4.185 / 4.220
Страница 8
8
2
Конструкция системы

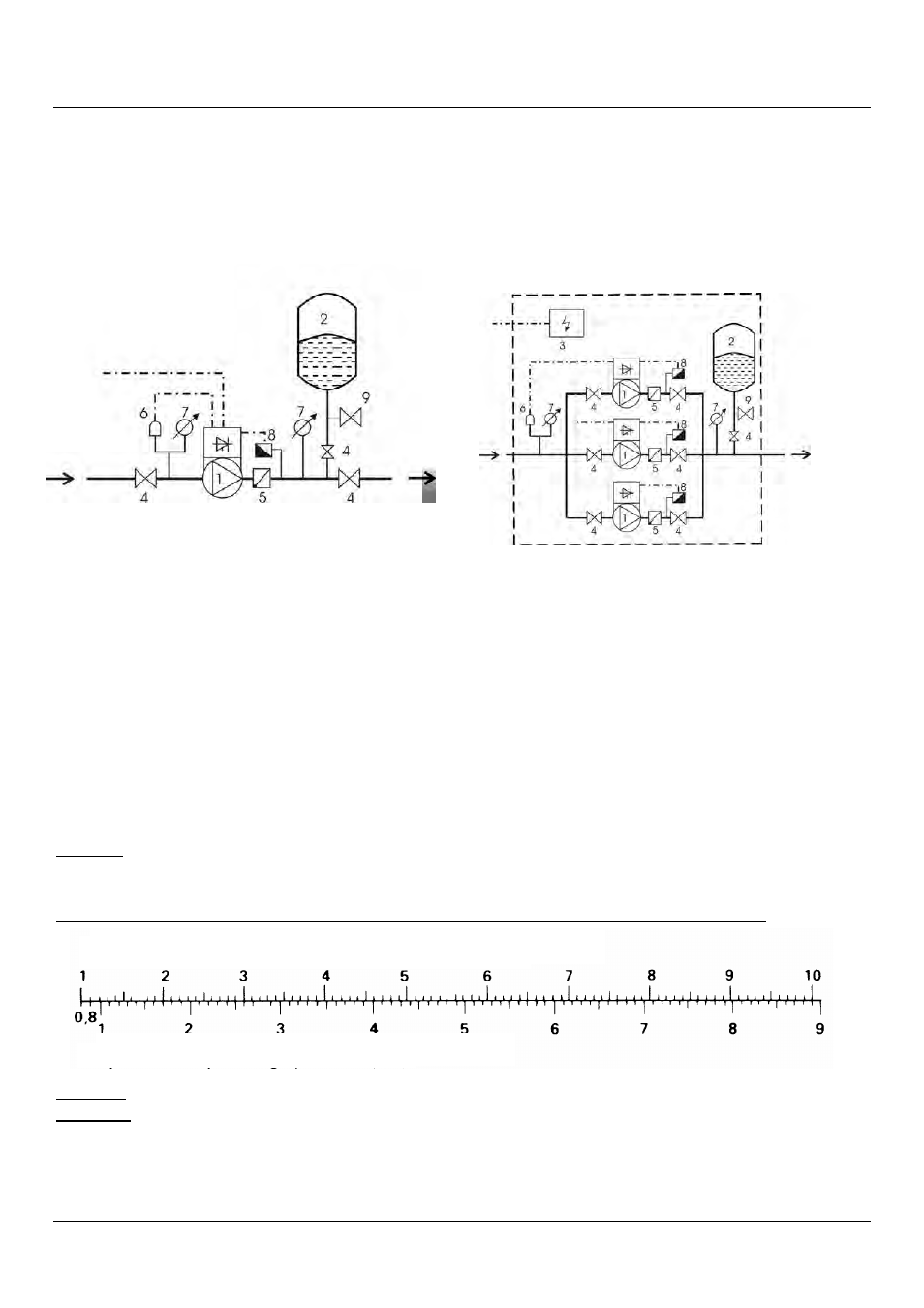

На следующих схемах показаны типовые системы с ОДНИМ и несколькими насосами под
управлением блока HYDROVAR. Их можно подключать напрямую к системе водоснабжения. В этом
случае следует использовать реле давления на стороне всасывания.
Система с ОДНИМ насосом
Система с несколькими насосами
(1) Насос с HYDROVAR
(2) мембранный бак
(3) распределительный щит
(4) запорный клапан
(5) обратный клапан
(6) регулятор недостаточного
уровня воды
(7) манометр
(8) датчик давления
(9) сливной кран
2.1
Напорный бак
Мембранный напорный бак подсоединяется к напорной стороне насоса для поддержания давления в
трубопроводе при отсутствии потребления. Таким образом, при отсутствии потребления насосы
выключаются. В системе с HYDROVAR не нужно устанавливать баки большой емкости.
Используйте разрешенные к использованию баки, способные выдержать давление в системе.
Емкость бака должна составлять не менее 10% от максимального расхода [л/мин.] одного насоса (это
относится и к системам с несколькими насосами).
Пример:
Максимальный расход насоса = 250 литров в минуту
Минимальная емкость бака = 250 x 0,10 = 25 литров
Давление предварительного наполнения бака можно определить по следующей линейке:
ПРИМЕ
ЧАНИЕ:
Для проверки и установки правильного давления предварительного наполнения
сначала уменьшите давление в баке, отключив HYDROVAR.
необходимое давление
(бар)
давление предварительного наполнения (бар
)
