Инструкция по эксплуатации Xylem HYDROVAR HV 4.150 / 4.185 / 4.220
Страница 41
41

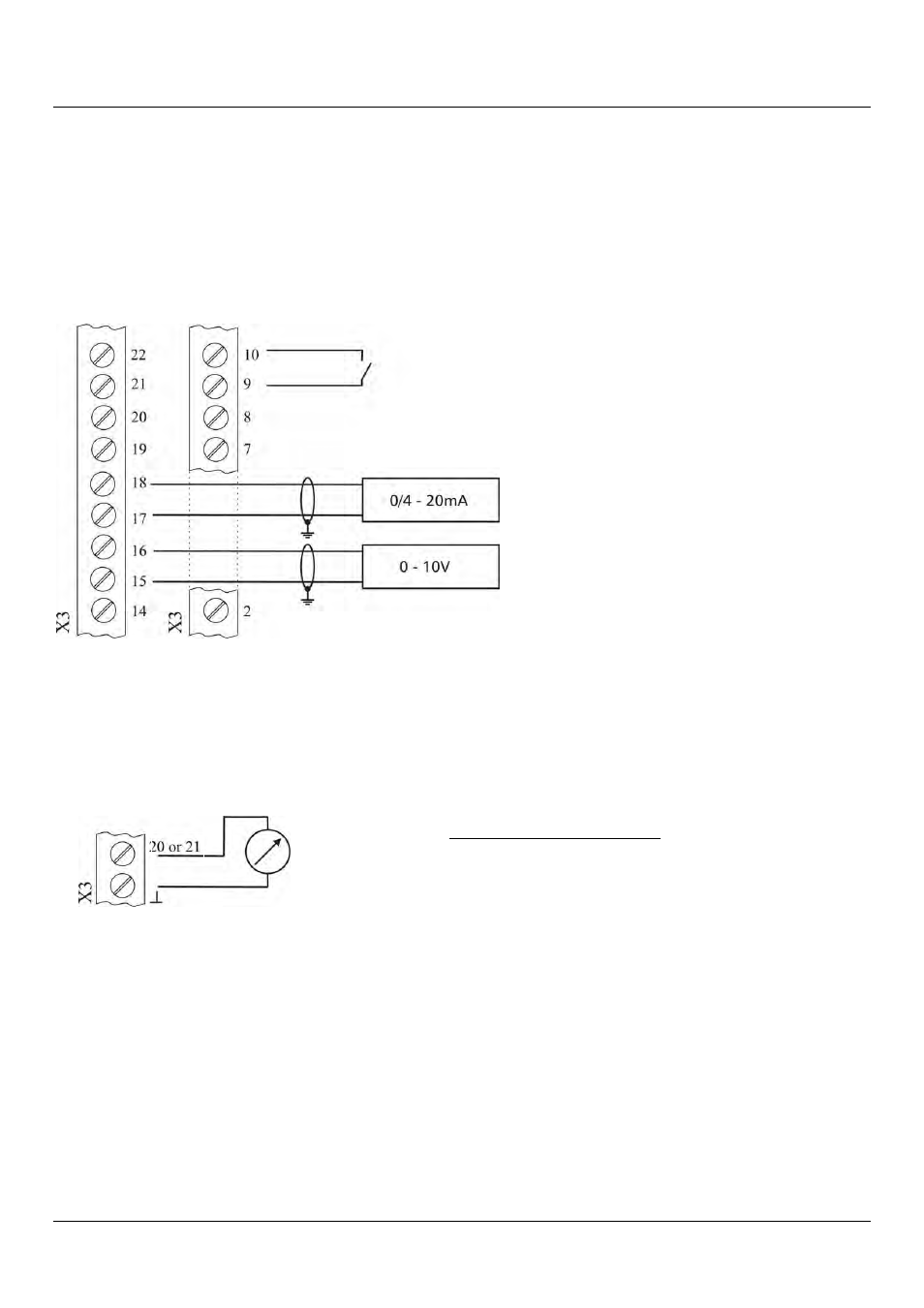

• Переключение между двумя различными требуемыми значениями
Ручное переключение между двумя подключенными сигналами требуемого значения (например,
между 1 входом сигнала напряжения и 1 входом сигнала тока) путем замыкания цифрового входа 1
(X3/9-10).
В режиме ПРИВОД можно выбрать между двумя частотами цифровых входов. Подключенные
входные сигналы (тока или напряжения) пропорциональны частоте.
Порядок программирования см. в ПОДМЕНЮ ТРЕБУЕМЫЕ ЗНАЧ. [0800].
• Фактическое значение – индикатор частоты
Например, для отображения фактической частоты двигателя
Порядок программирования см. в ПОДМЕНЮ ВЫХОДЫ [0700].
Возможные подключения:
Аналоговый выход 1 (0-10 В): X3/20
Аналоговый выход 2 (4-20 мА): X3/21
Цифровой вход
1
Требуемое значение 1
-
внешний сигнал тока
Требуемое значение 2
-
внешний сигнал напряжения
или
