HV 4.055 / 4.075 / 4.110

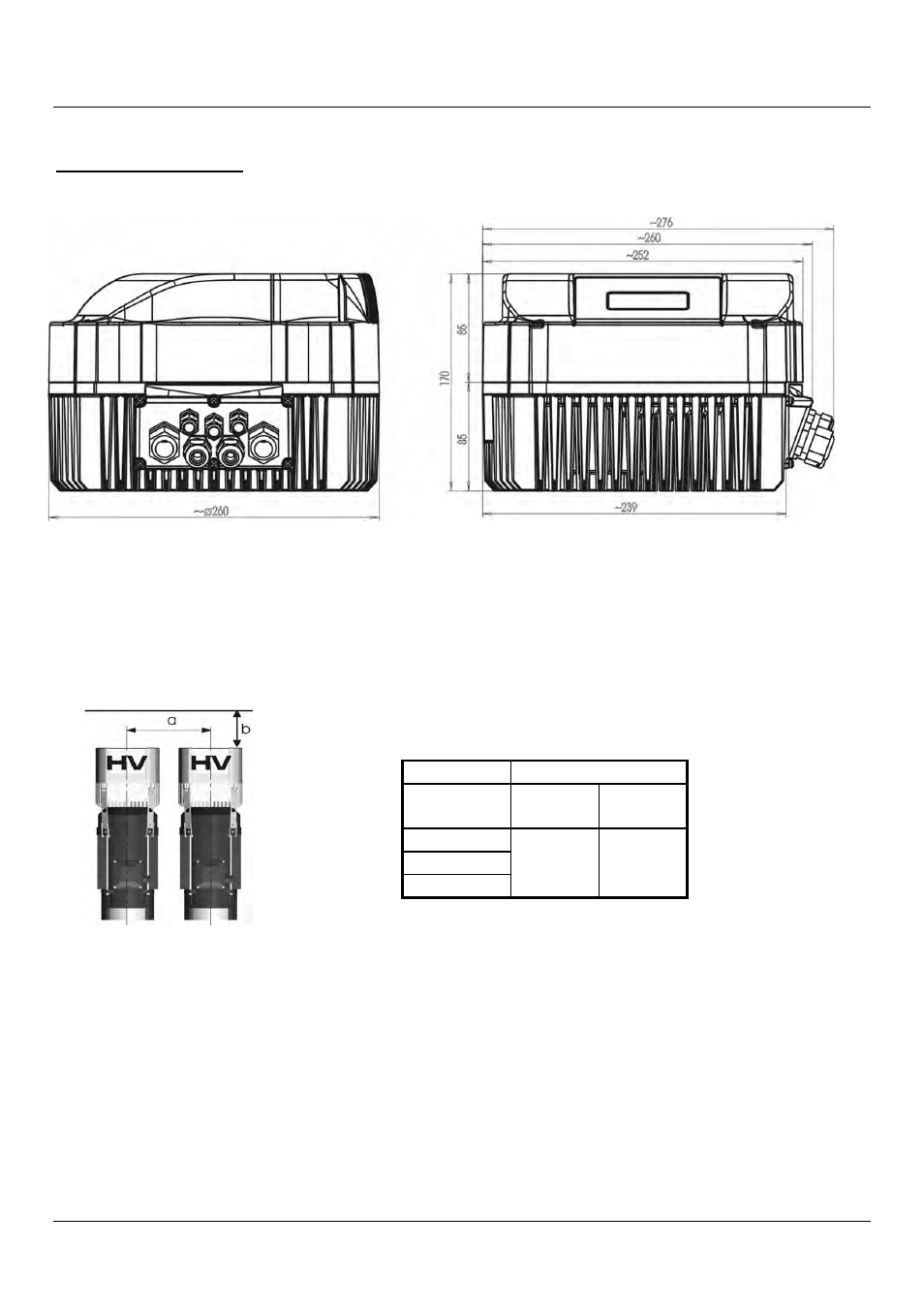

Все размеры в миллиметрах! Рисунки не в масштабе!
У подъемных приспособлений должны
быть соответствующие размеры.
Тип Вес [кг]
БАЗОВ
ЫЙ
МАСТЕР/
ОТДЕЛ.
HV 4.055
HV 4.075
HV 4.110
7,70 8,10
а… межцентровое расстояние между HYDROVAR не менее
430 [мм]
b… свободное пространство для обслуживания 300 [мм]
