Инструкция по эксплуатации Xylem HYDROVAR HV 4.150 / 4.185 / 4.220
Страница 47
47
Клеммы управления
Все кабели управления, подключенные к блоку управления, должны быть экранированы (см. главу
9.3 Рекомендуемые типы кабеля).
Беспотенциальные внешние контакты должны соответствовать <10 В постоянного тока.
ПРИМЕЧАНИЕ:
Использование неэкранированных кабелей управления может привести к
наложению сигналов, что помешает входным сигналам и работе HYDROVAR.
Не подключайте заземление платы управления к разным потенциалам напряжения.
Все клеммы заземления электроники и «заземления» интерфейса RS 485 имеют внутреннее
соединение.

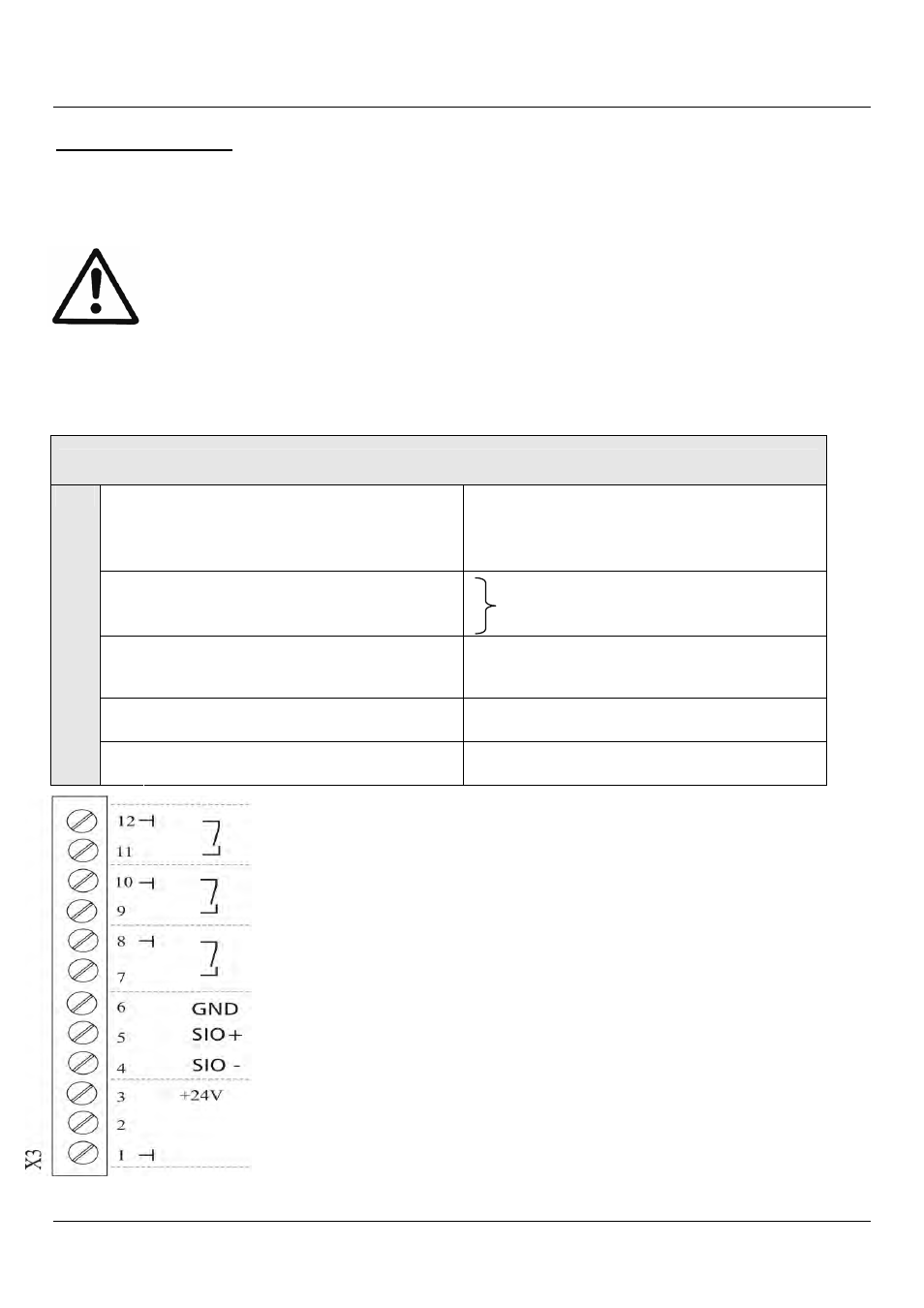

Цифровой и аналоговый вход/выход X3
1
«Заземление», заземление электроники
2
Вход фактического значения тока
датчика 1
0-10 В пост. тока или 0-20 мА/4-20 мА
[Ri=50 Ом]
3
Питание внешних датчиков
24 В пост. тока, максимальный 100 мА
4
Пользовательский интерфейс SIO: SIO -
5
Пользовательский интерфейс SIO: SIO +
6
«Заземление», электронное заземление
Пользовательский интерфейс для
внешнего использования
7
Внешний выключатель (расцепитель)
Активный низкий
8
«Заземление», заземление электроники
9
Настраиваемый цифровой вход 1
Активный низкий
10
«Заземление», заземление электроники
11
Недостаточный уровень воды
Активный низкий
X3/
12
«Заземление», заземление электроники
Недостаточный уровень воды
например, выключатели входного давления или уровня воды.
Настраиваемый цифровой вход 1
например, для включения 2 требуемого значения
Внешний выключатель (расцепитель)
«Заземление», заземление электроники
Пользовательский интерфейс SIO: SIO+
Пользовательский интерфейс SIO:
SIO
-
Питание датчика
макс. 100 мА
Вход фактического значения датчика 1 0-10 В или 0-20 мА/4-20 мА [Ri=50 Ом]
Заземление
