Инструкция по эксплуатации Xylem HYDROVAR HV 4.150 / 4.185 / 4.220
Страница 43
43

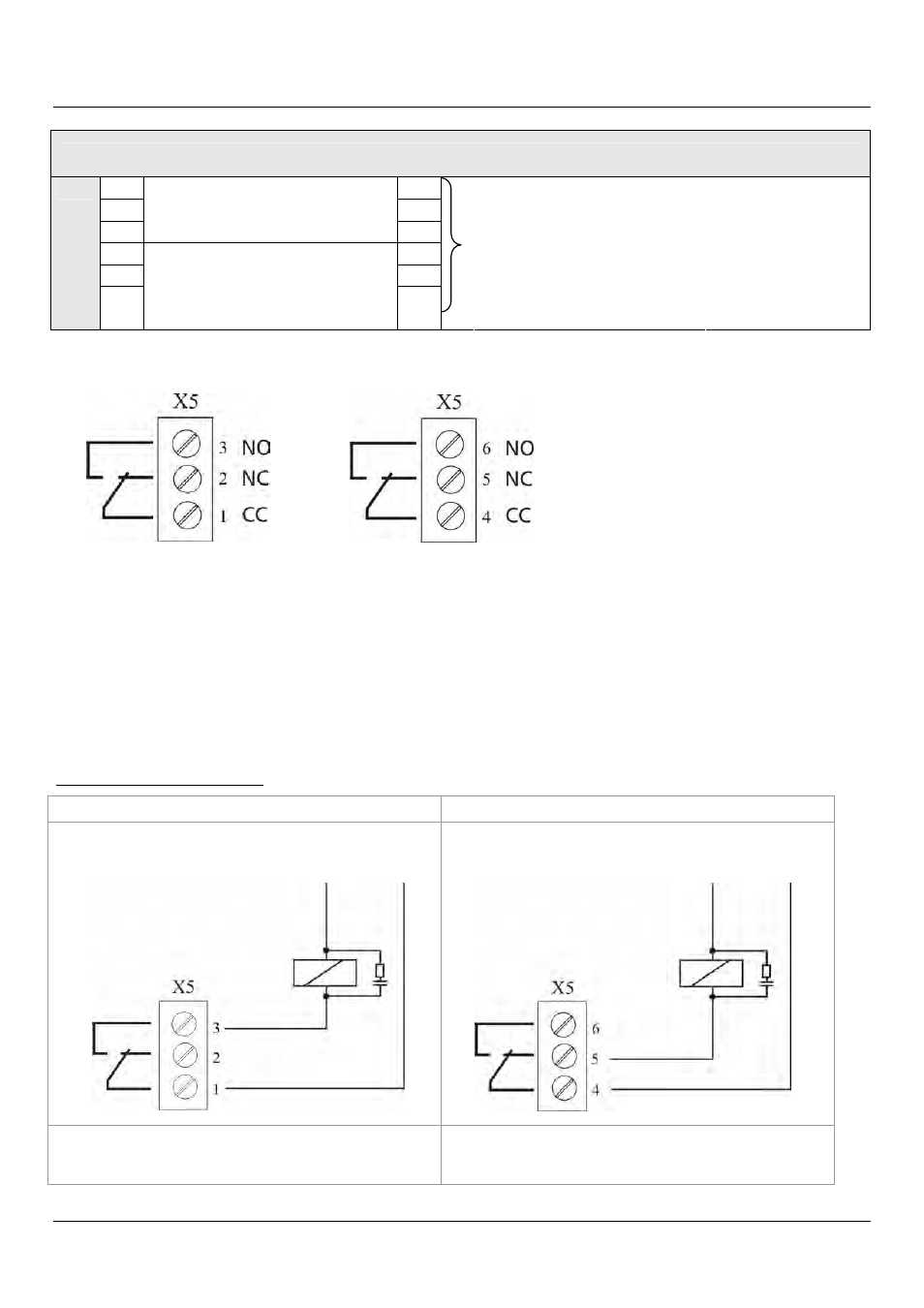

X5 Реле состояния
1
CC
2
NC
3
Реле состояния 1
NO
4
CC
5
NC
X5/
6
Реле состояния 2
NO
[Макс. 250 В перем. тока]
[Макс. 220 В пост. тока]
[Макс. 30 В пост. тока]
[0,25 A]
[0,25 A]
[2 A]
Реле состояния 1
Реле состояния 2
Примечание:
Когда используются контакты
реле для включения внешнего
реле, необходим
соответствующий
ограничитель
сверхнапряжения типа RC или
варистор для предотвращения
помех HYDROVAR!
Можно использовать оба реле состояния платы управления в зависимости от программируемой
конфигурации.
Заводские настройки: например, эти два реле служат в качестве реле работы насоса и реле сигнала
сбоя.
Пример такого подключения показан ниже (порядок программирования см. в параметрах КОНФ РЕЛ
1 [0715] и КОНФ РЕЛ 2 [0720]).
Примеры подключения:
Сигнал работающего насоса
Сигнал неисправности
X5/1 и 3 замкнуты:
- сообщение о работе насоса
X5/4 и 5 замкнуты:
- при наличии сбоя/ошибки
Внешн. 250 В перем. тока / 220 В пост. тока
Внешн. 250 В перем. тока / 220 В пост. тока
