46
9.4.5.3

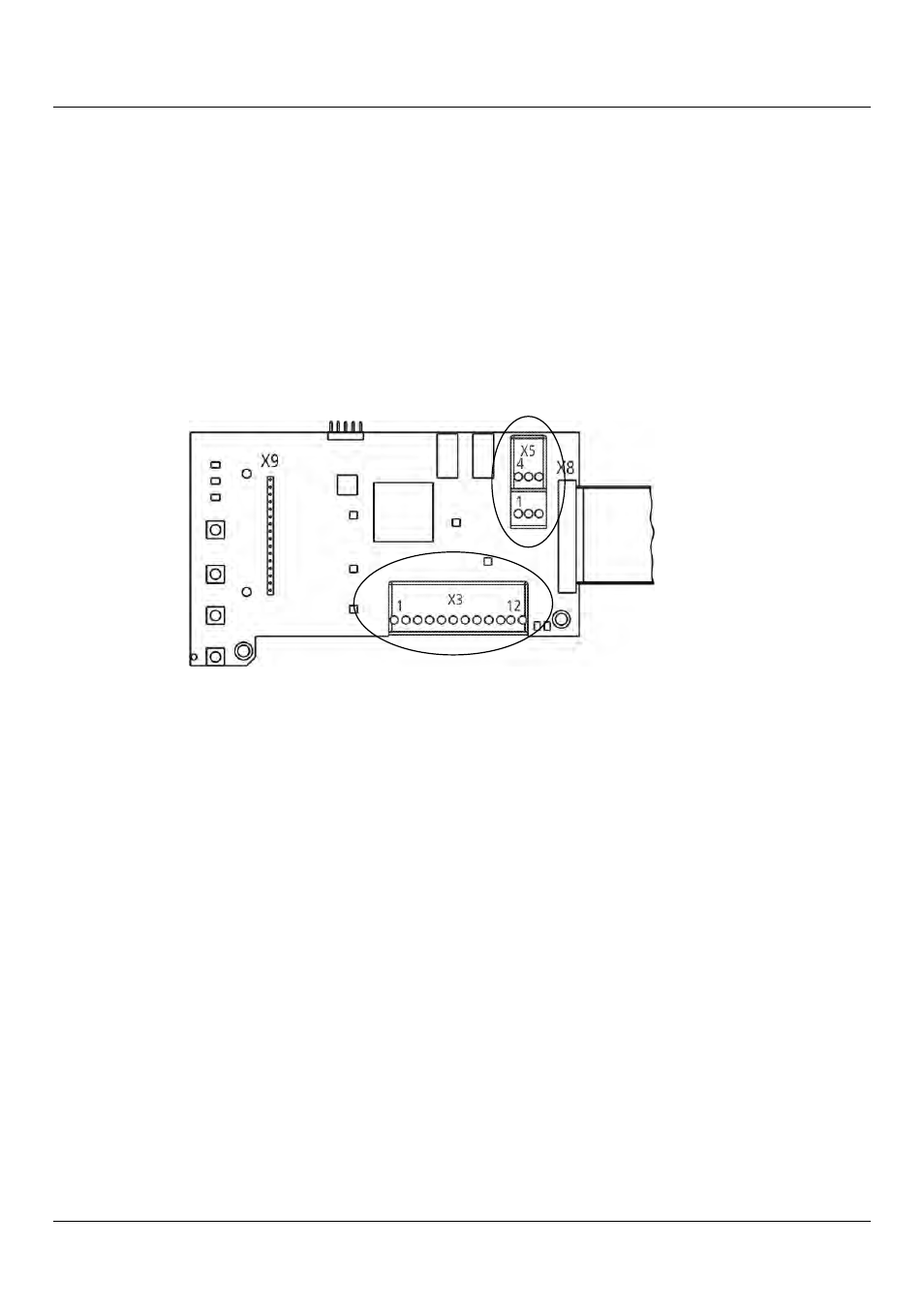

Плата управления – ОТДЕЛЬНЫЙ преобразователь HYDROVAR (не для HV 4.150 –
HV 4.220)
Плата управления подключается к клемме X8 на блоке питания с помощью шлейфа X8.
Дисплей подключается к клемме X9
Дисплей может монтироваться в нормальном положении (0°) или в перевернутом положении
(180°).
X5- Реле состояния
X3- Цифровой и аналоговый
вход/выход
Клемма
RS485 -
